Bedrading Z-Wave Smart Switch, dimmer en ventilatorsnelheidsregelaar

Een slimme schakelaar, dimmer en ventilatorsnelheidsregelaar uit de Z-Wave 800-serie aansluiten met neutrale draadverbinding

Wat is een slimme Z-Wave-schakelaar?

Een Smart Z-Wave 800-serie 15A-schakelaar (zoals ZW15S, ZW6HD en ZW4SF van Leviton) is een slimme schakelaar voor in de muur waarmee verlichting en elektrische belastingen kunnen worden geregeld via een Z-Wave smart-home-netwerk en een compatibele hub. Hij vervangt een standaard wandschakelaar en kan handmatig worden bediend, via een mobiele app, of via stembediening wanneer hij is aangesloten op een smart home-systeem.

De schakelaar is geschikt voor 15A bij 120V AC voor algemene belastingen in enkelpolige of 3-wegconfiguraties. Het ondersteunt 5A LED/CFL-belastingen, 15A magnetische ballast, 1500 W gloeilampen of halogeenverlichting en motoren tot ¾ PK. Met deze specificaties kan de verlichting, plafondventilatoren, afzuigventilatoren, pompen en andere huishoudelijke belastingen worden geregeld.

De Z-Wave slimme schakelaar kan worden gekoppeld aan andere slimme schakelaarapparaten (zoals DD0SR, DD0SR-DLZ en DD00R enz.) om de schakelaarbediening vanaf een andere locatie te regelen. Ze kunnen worden gebruikt voor planning (d.w.z. buitenverlichting AAN/UIT zetten bij zonsopgang/zonsondergang. Kortom, deze schakelaars kunnen overal worden bediend met behulp van een compatibele Z-Wave-hub.

Het ondersteunt ook draadloze Z-Wave mesh-netwerken van de 8e generatie en elk ander Z-Wave-netwerk (Z-Wave Plus Network – 908.40, 908.42, 916.00 MHz). Dankzij deze functies kunnen de slimme apparaten met elkaar communiceren en de netwerkbetrouwbaarheid vergroten.

De belangrijkste voordelen van de Z-Wave® slimme schakelaar zijn bediening op afstand, planning en stemautomatisering bij aansluiting op een compatibele Z-Wave-hub. De switch kan ook fungeren als repeater om het Z-Wave mesh-netwerk te versterken. Deze schakelaars zijn een geschikte optie voor slimme verlichtingsregeling in woningen, energiebeheer, automatisering van veiligheidsverlichting en verlichtingsregeling op meerdere locaties met behulp van een begeleidende schakelaar(s).

Goed om te weten: Z-Wave® is een draadloos mesh-netwerkprotocol met laag vermogen, ontworpen op 900 MHz voor betrouwbare, veilige slimme huisautomatisering.

Een Z-Wave smart-apparaat aansluiten

Een Z-Wave slimme schakelaar wordt geïnstalleerd door een bestaande wandschakelaar te vervangen en de circuitgeleiders aan te sluiten op de schakelaarkabels.

In de volgende bedradingshandleiding laten we zien hoe u de volgende slimme Z-Wave-apparaten kunt aansluiten:

• Z-Wave 800-serie slimme schakelaar (ZW15S)
• Z-Wave 800-serie slimme dimmerschakelaar (ZW6HD)
• Z-Wave Plus slimme ventilatorsnelheidsregelaar (ZW4SF)

De bedradingsconfiguratie is voor al deze apparaten identiek en voor een goede werking moet er een neutrale draad in de wanddoos aanwezig zijn. Voor een betrouwbare werking moet het smart device binnen 15 m (50 ft) van de hub of een andere Z-Wave-compatibele repeater worden geïnstalleerd.

Voor een toepassing met enkele belasting zijn de vereiste aansluitingen lijn- (hot – zwarte draad), belasting (rode draad), nulleider (wit – draad), een reiziger- (T-terminal gebruikt voor 3-wegschakeling) en aardedraden (blank koper of groen) in de inbouwdoos. De lijndraad levert stroom aan de schakelaar, de belastingsdraad gaat naar de lamp of het apparaat, de neutrale draad voedt de slimme elektronica en de aardedraad zorgt voor een veilige aarding.

Waarschuwing :Voordat u met de installatie van de bedrading begint, moet u ervoor zorgen dat de stroom naar het circuit is uitgeschakeld door de bijbehorende stroomonderbreker of de hoofdonderbreker op het elektrische hoofdpaneel uit te schakelen.

Voor een enkelpolige installatie,

1. Sluit de lijngeleider (hete draad) (zwarte draad) van de vertakte circuitgeleiders aan op de 'Lijn'-kabel van de schakelaar.
2. Verbind de neutrale (witte) draden met de neutrale draad “N” van de schakelaar.
3. Verbind de belastingsdraad van het licht (zwarte draad) met de 'Belastings'-kabel (rode draad) via een draadmoer.
4. Sluit de aardgeleider van de apparatuur (aarddraad) aan op de aardaansluiting.
5. Plaats een draadmoer op de (geel/rode) reisleiding, aangezien deze niet wordt gebruikt bij toepassingen met enkele belasting.

Na de bedrading monteert u de schakelaar in de wanddoos, herstelt u de stroomvoorziening en koppelt u het apparaat met een compatibele Z-Wave-hub.

Goed om te weten:

• Z-Wave slimme schakelaar vereist een neutrale verbinding en een Z-Wave-compatibele hub voor slimme bediening en bediening.
• De Traveller-kabel (T – Geel/Rood) wordt gebruikt bij 3-weg- of multi-locatiebediening met andere compatibele slimme begeleidende schakelaars, zoals Smart Switch Companion, Smart Dimmer Companion enz. Dit is alleen nodig als u de slimme schakelaar en aangesloten belasting vanaf meer dan één locatie moet bedienen.

Voor 3-wegbediening of bediening op meerdere locaties wordt de slimme schakelaar in één doos geïnstalleerd en gekoppeld aan een compatibele bedrade begeleidende schakelaar. De begeleider communiceert met de hoofdschakelaar via reisbedrading, waardoor hetzelfde licht vanaf meerdere locaties kan worden bediend.

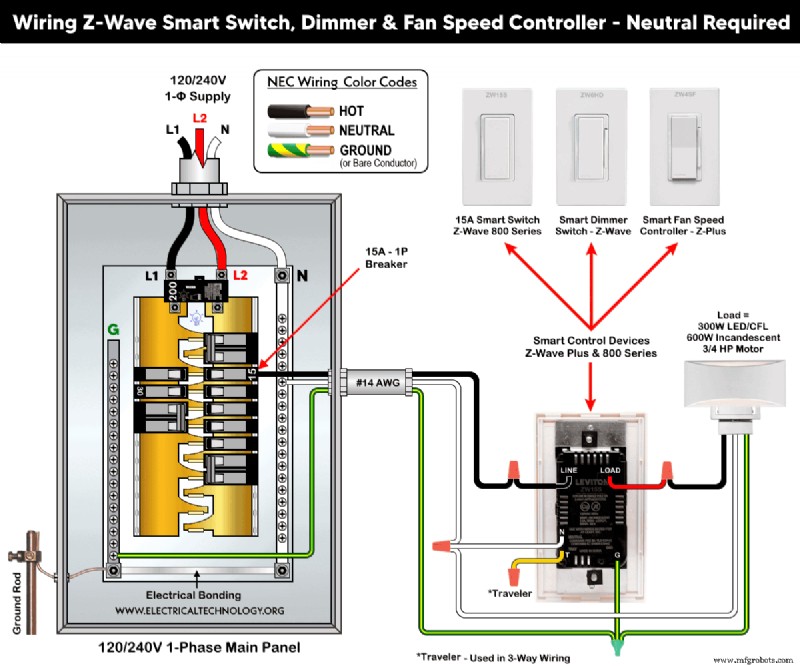

Bedradingsschema van een slim bedieningsapparaat (Z-Wave/Plus &800-serie) als slimme schakelaar, dimmerschakelaar of slimme ventilatorsnelheidsregelaar

Klik op de afbeelding of open in een nieuw tabblad om te vergroten

Apparaat toevoegen aan het netwerk en de hub

De Smart Z-Wave 800 Series-schakelaar ondersteunt SmartStart. Het kan worden opgenomen in een Z-Wave-netwerk door de QR-code te scannen of de pincode in te voeren die zich op de voor-, achterkant of band van het apparaat bevindt. Nadat het apparaat is ingeschakeld, wordt het automatisch binnen 10 minuten met het netwerk verbonden.

Om de instelmodus te openen, houdt u de bovenste rocker 7 seconden ingedrukt totdat de status-LED oranje wordt. Laat de rocker los; de status-LED knippert oranje, wat aangeeft dat het apparaat naar de instelmodus is gegaan.

Om de instelmodus te verlaten en terug te keren naar de normale werking, herhaalt u hetzelfde proces totdat de LED weer oranje wordt.

Om de slimme switch aan een Z-Wave-hubnetwerk toe te voegen, gaat u naar de installatiemodus zoals hierboven beschreven. Zet de Z-Wave-controller in de opnamemodus volgens de instructies van de controller. Tik één keer op de rocker; de status-LED knippert groen en de controller bevestigt dat het apparaat succesvol is opgenomen in het Z-Wave-netwerk.

Om het apparaat uit het netwerk te verwijderen, herhaalt u hetzelfde proces als getoond voor opname, maar verwijdert u het apparaat uit het netwerk volgens de instructies van de controller.

Instructies en voorzorgsmaatregelen.

• Ontkoppel altijd de stroomtoevoer door de stroomonderbreker op het hoofdservicepaneel UIT te schakelen voordat u elektrische werkzaamheden uitvoert.
• Volgens NEC-tabellen 310.16, 210.24(1) en 240.4(D)(4) is #14 AWG-koper de juiste onderbreker- en geleidergrootte voor een 15A, 120V-circuit. Gebruik daarom #14 AWG koperen of met koper beklede geleiders met slimme schakelaars, onderbrekers en stopcontacten van 15A.
• 15A/120V-schakelaars en -stopcontacten mogen uitsluitend worden geïnstalleerd op een stroomonderbreker van 15 ampère.
• Slimme apparaten zijn uitsluitend bedoeld voor gebruik binnenshuis.
• Als u twijfelt over enig onderdeel van de installatie, raadpleeg dan een erkende elektricien en zorg ervoor dat u voldoet aan de toepasselijke lokale elektriciteitsvoorschriften.

Disclaimer:

De auteur aanvaardt geen verantwoordelijkheid voor verlies, letsel of schade die voortvloeit uit het gebruik of misbruik van deze informatie, inclusief onjuiste installatie van circuits. Elektriciteitswerkzaamheden kunnen gevaarlijk zijn. Wees altijd uiterst voorzichtig als u met elektriciteit werkt.
