Het snijpunt correct positioneren en een draaibank snijgereedschap instellen zijn essentieel voor uw CNC-draaien proces, heeft grote invloed op de verwijderingssnelheid, snij-efficiëntie en oppervlakteafwerking. Vandaag brengen we de stappen voor het eenvoudig instellen van snijgereedschappen voor draaibanken.

Wat is een draaiend snijgereedschap?

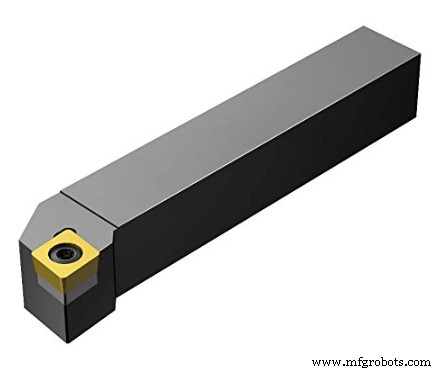

Het draaiende snijgereedschap of frees is een enkelpunts gereedschap, dat over het algemeen in een vaste positie op een draaibank wordt gehouden waarbij het werkstuk rond een draaiende as draait, het niet-roterende gereedschapsbit wordt gebruikt om materialen van het werkstuk te verwijderen via één snijkant lineair bewegen. Het snijgereedschap voor de draaibank bestaat voornamelijk uit een vervangbare wisselplaat, zitting, schroef, klem en houder, het meeste draaiwerk wordt voltooid met de wisselplaat, die met een hoogtechnologische composietstructuur en coatings een hoge nauwkeurigheid kan bereiken bij CNC-draaien.

Hoe een snijgereedschap op de draaibank geïnstalleerd?

Het snijgereedschap van de draaibank wordt in de gereedschapshouder gehouden door de bouten aan te draaien, en de gereedschapshouder wordt met een snelontgrendelingshendel aan de gereedschapspaal bevestigd, waarna de gereedschapspaal met een T-bout op de draaibankmachine wordt gemonteerd.

Hoe een draaibanksnijgereedschap instellen?

Draaien is een metaalsnijproces waarbij een enkelpunts gereedschap wordt gebruikt om cilindrische oppervlakken te produceren die voornamelijk evenwijdig aan de werkstukas zijn georiënteerd, terwijl het gereedschap gelijktijdig radiaal, axiaal of in beide richtingen in het onderdeel wordt gevoerd. Verschillende stijlen gereedschapshouders en wisselplaattypes maken draaien, vlakken, groefsteken, draadsnijden en meer draaibewerkingen mogelijk. Hier is een basisgids voor het instellen van een snijgereedschap op de draaibank om ervoor te zorgen dat een onderdeel correct wordt gedraaid.

1. Zet de draaibank uit, maak een eenvoudige metalen liniaal

2. Monteer een snijgereedschap stevig op de gereedschapshouder of gereedschapspaal en plaats de houder loodrecht op het onderdeel.

3. Laad uw cilindrische onderdeel in de boorkop van een draaibank, wanneer u de boorkop vastdraait, draai het onderdeel lichtjes met uw hand totdat het niet meer kan bewegen, om het draaiende onderdeel te centreren.

4. Breng de draaibankwagen dicht bij het boorkopuiteinde en gebruik het kruisaanvoerwiel, beweeg het gereedschap naar het onderdeel van de draaibank, zorg dat de liniaal stevig tussen de frees en het oppervlak van het onderdeel wordt geknepen.

5. Observeer of de liniaal volledig verticaal is, als de liniaal verticaal is, is de gereedschapshoogte correct ingesteld, u moet de borgmoer van het instelwiel vastdraaien om de instelling te behouden; als de liniaal naar rechts of links kantelt, dan is de frees te laag of te hoog geplaatst, de punt van het snijgereedschap van de draaibank ligt niet in lijn met het midden van het onderdeel. Maak de nok van de gereedschapshouder los en stel het hoogtewiel op de gereedschapspaal af om deze op de juiste hoogte te krijgen.

6. Verwijder de frees en monteer deze opnieuw in de lengterichting langs de as van de draaibank, neem de eerste proefsnede om te controleren of het gereedschap op de juiste hoogte staat. De juiste opstelling laat een gladde snede achter, terwijl als het gereedschap niet in de exacte middenpositie staat, er een kleine punt op het onderdeel zal zijn.

7. Als u een onderdeel langs de as moet draaien, haalt u het gereedschap eruit en stelt u het weer loodrecht op het onderdeel op. Doe dit voor alle draaiende snijgereedschappen die u van plan bent te gebruiken om uw onderdeel te draaien of het gereedschap te wisselen.
