De IRF740 MOSFET: Uitgebreid Overzicht & Praktische Toepassingen

Met een MOSFET-transistor kunt u de spanning of stroom tussen de source en de drain regelen. Er zijn verschillende soorten MOSFETs, waarvan de N-kanaal een van de meest voorkomende is. De N-kanaal MOSFET is een metal-oxide halfgeleider veld-effect transistor (FET) die vaak wordt gebruikt voor spanningcontrole. In dit artikel bespreken we de IRF740 MOSFET, die onder de N-kanaal MOSFETs valt, en leggen uit hoe u deze kunt toepassen in uw schakelingen.

Wat is de IRF740?

De IRF740 is een N-kanaal power MOSFET die schakelbelasting tot 400V kan aansturen. Deze componenten kunnen belasting schakelen die tot 10A verbruiken. De IRF740 is essentieel in toepassingen die snel schakelen tussen bronnen vereisen (in seconden). Echter, tussen de gate- en source-pin moet een drempelspanning van ongeveer 10V worden aangebracht. Deze gatelaad zorgt voor efficiënte schakelprestaties.

Bij het gebruik van een IRF740-transistor kunt u een eenvoudige drivercircuit bouwen die direct bij de gate-pin wordt geplaatst. Deze circuit voorziet de MOSFET van de benodigde drempelspanning van 10V. Zonder drivercircuit is de MOSFET waarschijnlijk inefficiënt voor schakeltoepassingen.

Opvallend is dat de IRF740 N-kanaal betaalbaar is en over goede schakelsnelheden beschikt die nodig zijn in DC-DC-converters. Daarnaast heeft het een lage thermische weerstand. Maar als elk elektronisch component heeft de IRF740 ook nadelen: een hoge on-weerstand (RDS) van 5,5 Ω. Deze eigenschap maakt de IRF740 inefficiënt voor toepassingen met extreem hoge schakelfrequenties.

IRF740 Pinconfiguratie

De IRF740 N-kanaal power MOSFET heeft drie pinnen. De onderstaande tabel geeft een gedetailleerde beschrijving van elke pin.

IRF740 Kenmerken en Specificaties

Hieronder volgen de meest opvallende kenmerken:

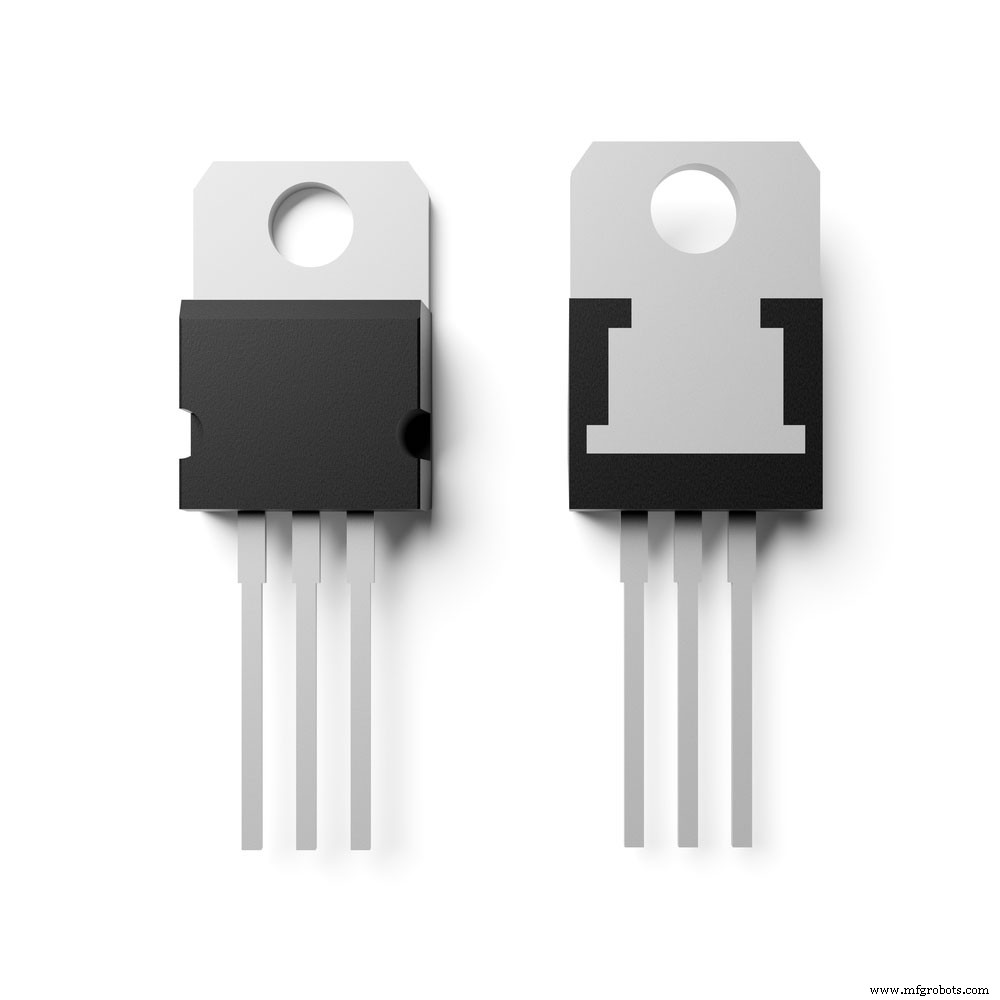

• De IRF740 MOSFET N-CH is verkrijgbaar in een TO-220-behuizing.
• De IRF740 is een N-kanaal power MOSFET.
• De stijgtijd bedraagt 27ns, de valtijd 24ns.
• Maximale continue drainstroom: 10A.
• Minimale geleidingsspanning (gate-threshold): 2V tot 4V.
• Drain-source spanning: 400V.
• Maximale vermogensdissipatie: 125W.
• Gate-drempelspanning: 10V (maximaal 20V).
• Werktemperatuur en opslagtemperatuur: -55°C tot +150°C.
• Drain-source weerstand (RDS(on)): 0,55 Ω.

Vervangers voor de IRF740

Mogelijke alternatieven zijn de IRFB13N50A, SSF13N15 en UF450A.

Toepassingen

• DC-DC-converters
• Omvormercircuits of batterijladercircuits
• Motorsnelheidsregeling via drijfspanning
• Onderbrokenstroomvoorzieningen (UPS)
• Hoogsnelheidsschakeling
• LED-dimmers en flitsers
• Schakelen van hoogvermogensapparaten

Veilig Gebruik van de IRF740 in de Schakeling

Om de levensduur van elk elektronisch component te maximaliseren, moet u het maximaal 20% onder de maximumspecificaties gebruiken. Dit geldt ook voor de IRF740.

De maximale continue drainstroom is 10A, maar de inductieve belasting mag 8A niet overschrijden. Hetzelfde geldt voor de drain-source spanning: bij een maximum van 400V mag de werkspanning niet boven 320V (20% marge) komen.

Bovendien moet de transistor altijd binnen de opgegeven temperatuurranges worden gebruikt en opgeslagen. Gebruik tijdens de werking altijd een koellichaam.

Samenvatting

De IRF740 is specifiek ontworpen voor hoge spanningen en snelle schakeltoepassingen. Dit is cruciaal wanneer de gebruiker de invoerspanning snel tussen belastingen wil wisselen.

We hopen dat dit artikel nuttig is geweest. Voor vragen of diensten met betrekking tot dit of andere artikelen, neem gerust contact met ons op.
