Een MOSFET testen: Stap-voor-stap gids voor accurate prestatie-evaluatie

1. Wanneer moeten we een MOSFET testen?

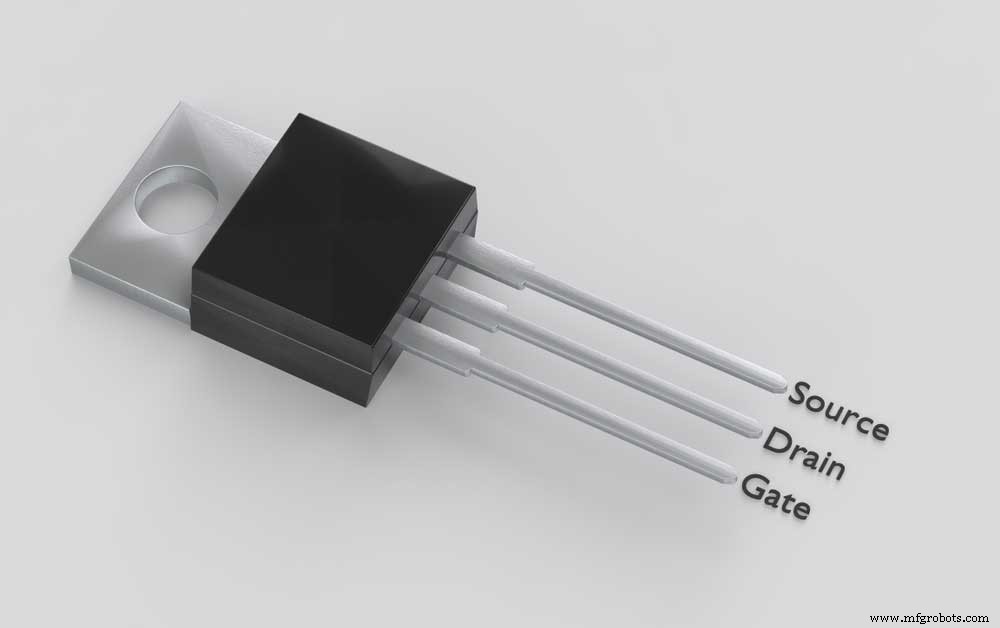

Afbeelding 1: Onderdelen van een MOSFET

Een MOSFET testen voordat je het in een circuit plaatst, is essentieel om andere componenten te beschermen. Een MOSFET heeft drie hoofddelen: drain, source en gate. Bij een defecte MOSFET kan er een kortsluiting ontstaan tussen drain en gate, wat schadelijk is voor het circuit. De drainspanning kan terugkoppelen naar de gate en via de gate-weerstand naar de drivercircuit, wat verdere schade kan veroorzaken. Testen vooraf voorkomt dergelijke schade.

2. Benodigde componenten om een MOSFET te testen

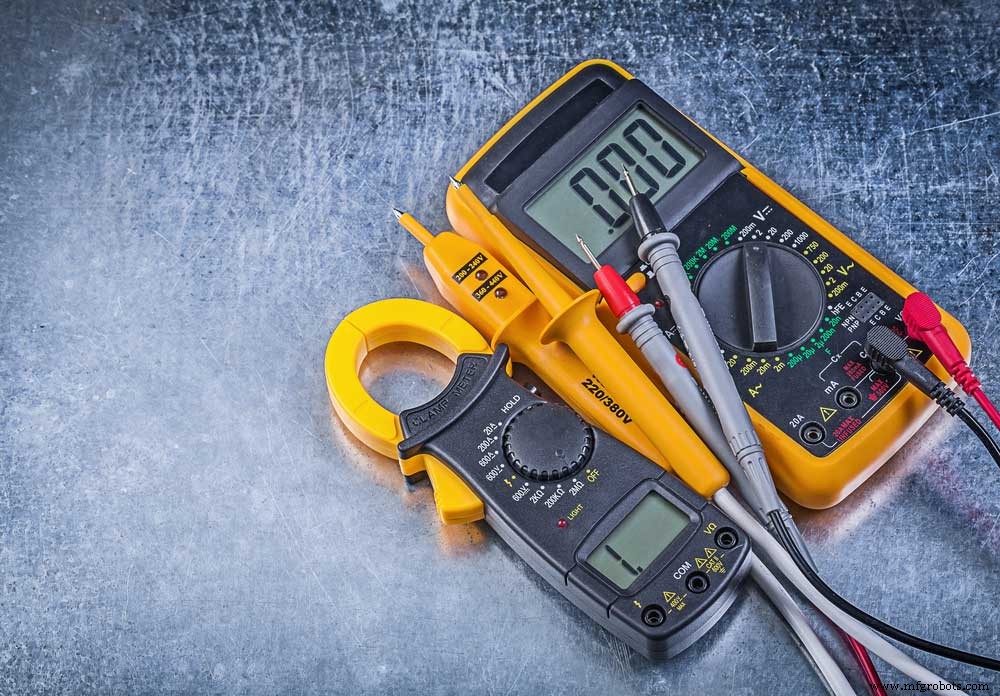

Afbeelding 2: Een digitale multimeter

De meest voorkomende MOSFET is de N-kanaal MOSFET (NMOS). Hiervoor heb je nodig:

• Een 5V DC spanningsbron
• Een meetapparaat – ohmmeter of multimeter met weerstandsbereik
• Een multimeter met diodemodus
• Een Q1 MOSFET
• Een 100Ω weerstand
• Een 10kΩ weerstand
• Een 220Ω weerstand
• Een algemeen LED
• Een drukknopschakelaar

3. Hoe test je een MOSFET?

Er zijn twee hoofdmethode: met een meetapparaat en met elektronische componenten.

Methode 1: Met een meetapparaat

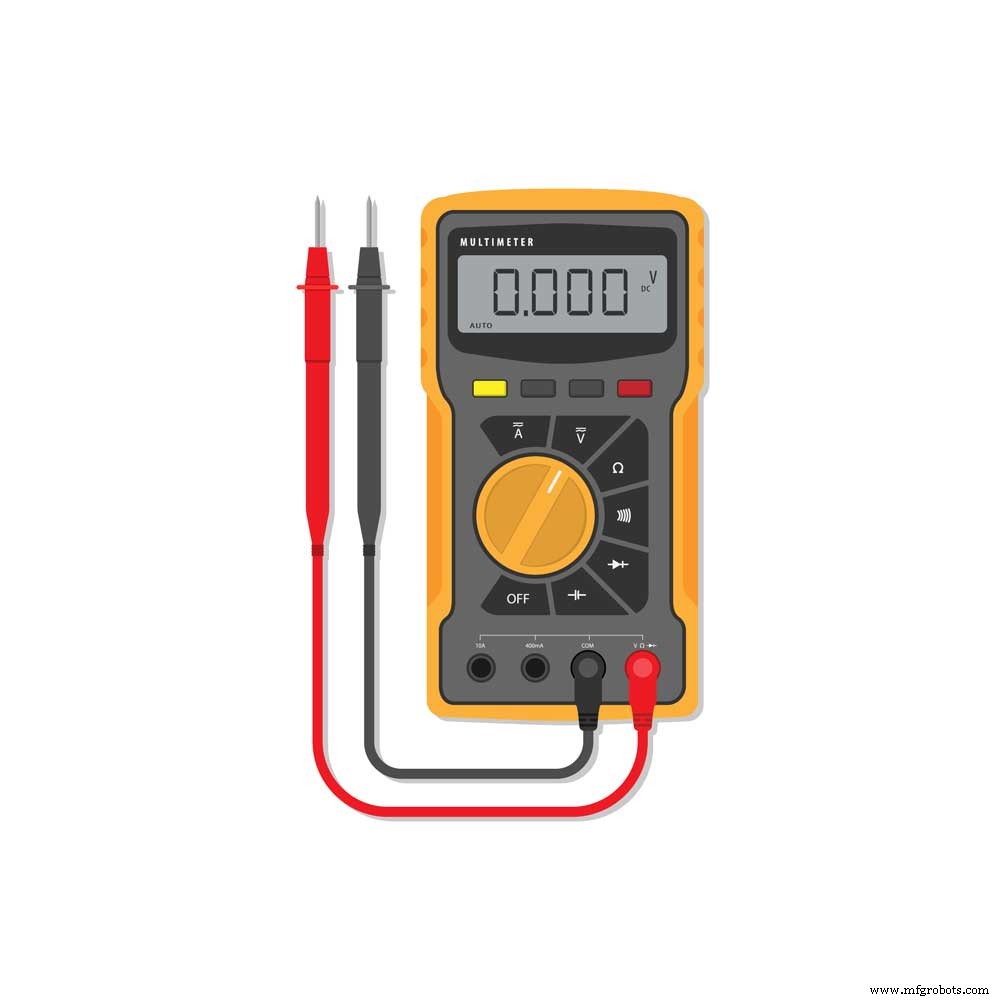

Afbeelding 3: Een digitale multimeter

Je kunt kiezen uit drie manieren:

• Diode test (multimeter met diodemodus)
• Weerstandstest
• Multimeter en ohmmeter in diodemodus

Methode 2: Testen met elektronische componenten

Deze methode vereist het opbouwen van een testcircuit om de werking te controleren.

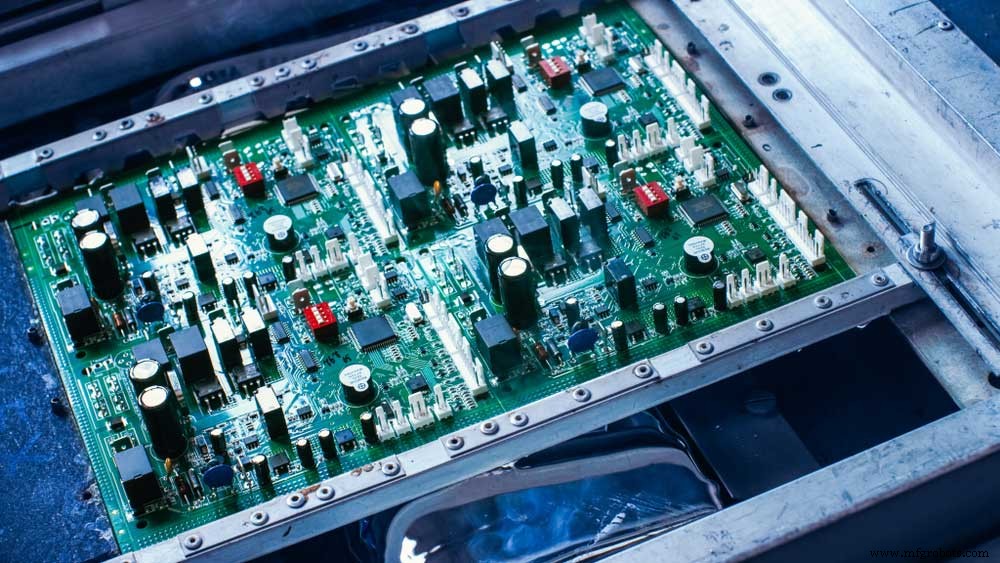

Afbeelding 4: Een elektrisch circuitbord

Methode 3: Met meetapparaat (ohmmeter/multimeter in diodemodus)

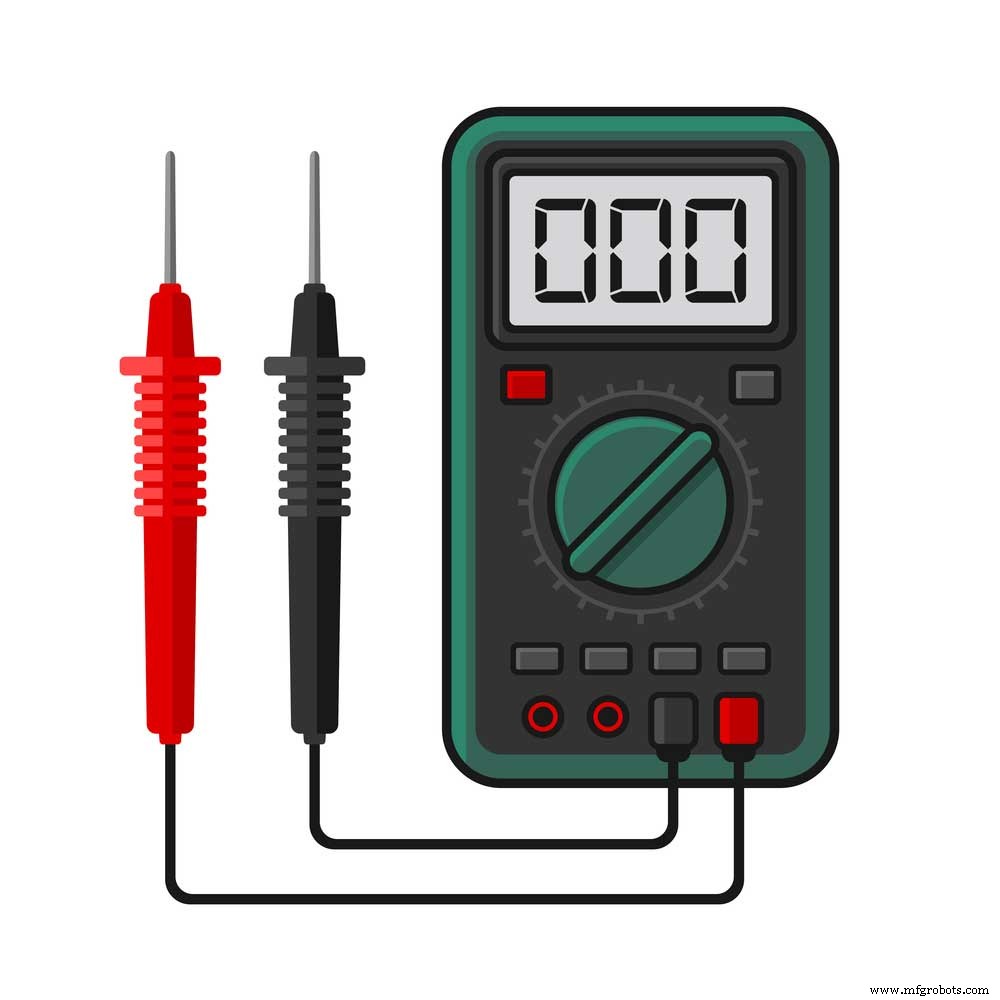

Afbeelding 5: Een meetapparaat

Diode test

Een MOSFET heeft een interne body-diode. Bij een NMOS ligt deze van source naar drain (anode bij source, kathode bij drain). De forward voltage drop ligt meestal tussen 0,4V en 0,9V. In reverse bias gedraagt de diode zich als een open circuit. Een waarde buiten dit bereik of 0V wijst op een defect.

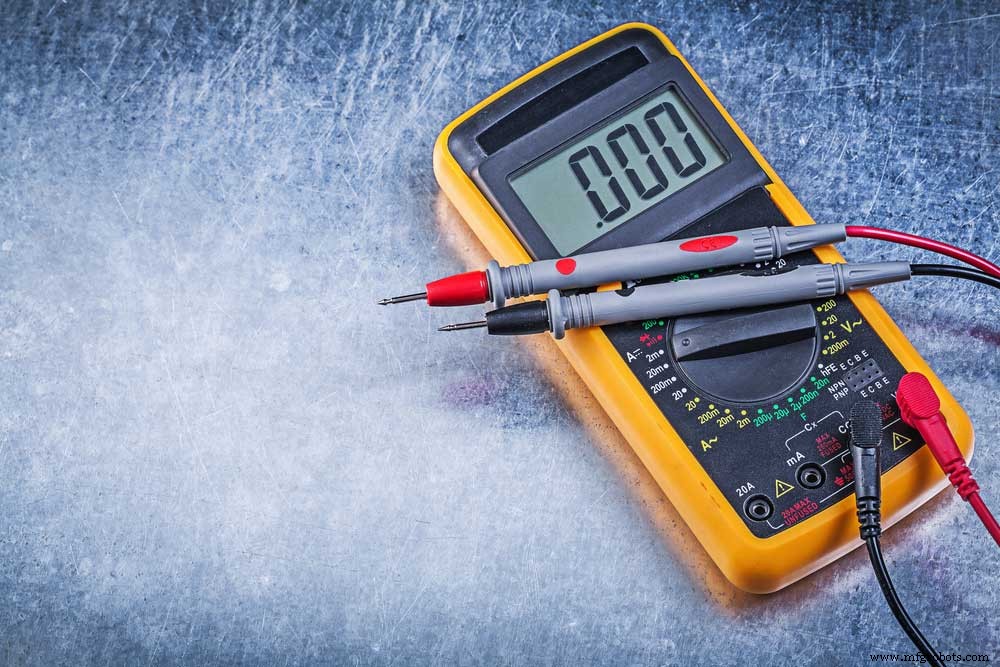

Afbeelding 6: Een multimeter met een nulmeting

Stappen voor de diode test:

1. Zet de multimeter in diodemodus.
2. Voor NMOS: rode meetpen op source, zwarte op drain. De body-diode is nu in forward bias. De multimeter moet 0,4V–0,9V tonen. Nul of geen meting = defect.
3. Draai de meetpennen om (rode op drain, zwarte op source). De diode is nu in reverse bias; de multimeter mag geen meting tonen (oneindig/OL). Elke andere waarde = defect.

Weerstandstest

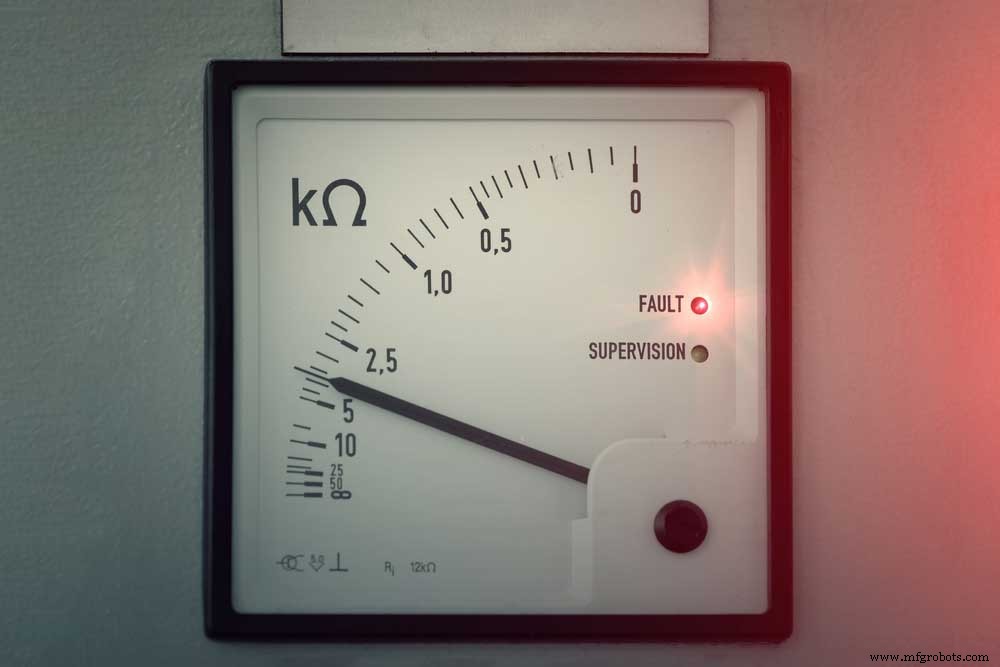

Afbeelding 7: Een ohmmeter

Zonder triggerpuls op de gate is de drain-source weerstand hoog. Deze test gebruikt die eigenschap.

1. Een werkende MOSFET toont een hoge drain-source weerstand, ongeacht de polariteit van de meetpennen.
2. Zet de multimeter in weerstandsmodus. Je moet een zeer hoge waarde meten (megaohms).
3. Vergelijk met de datasheet. Als de meting lager is dan de datasheet of nul, is de MOSFET defect.

Test met ohmmeter en multimeter in diodemodus (gate triggeren)

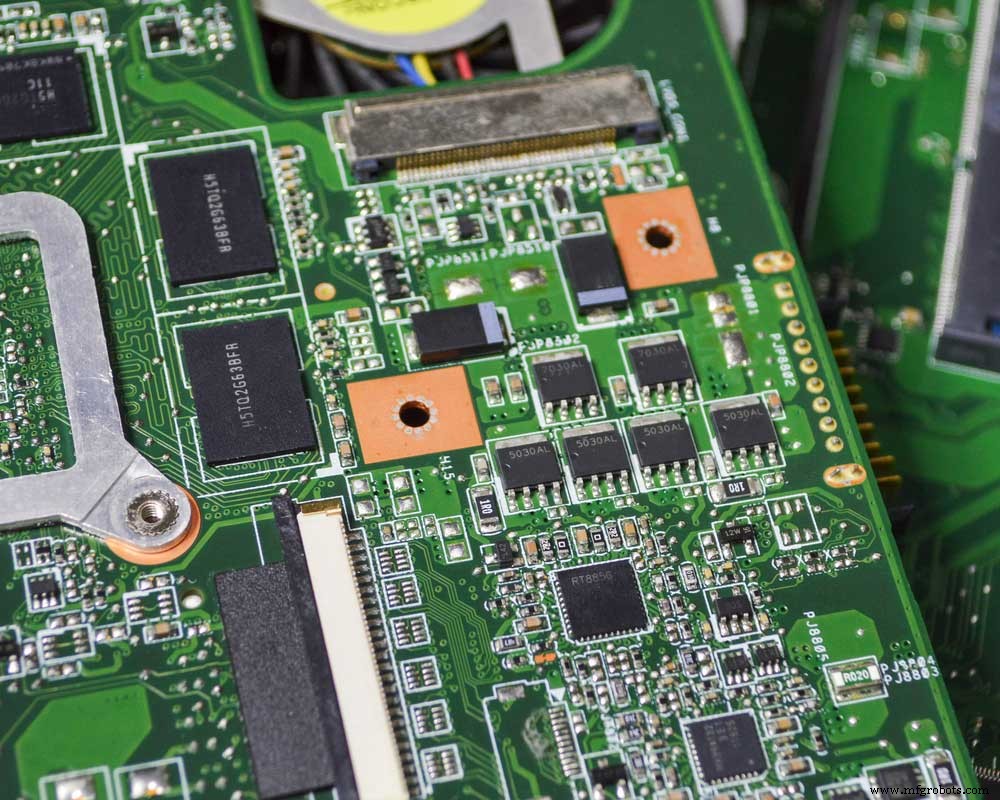

Afbeelding 8: MOSFET op een moederbord

Deze methode triggert de gate, waardoor de drain-source weerstand laag wordt. De multimeter in diodemodus fungeert als spanningsbron voor de gate. Let op: de drempelspanning van de MOSFET mag niet te hoog zijn voor de multimeter.

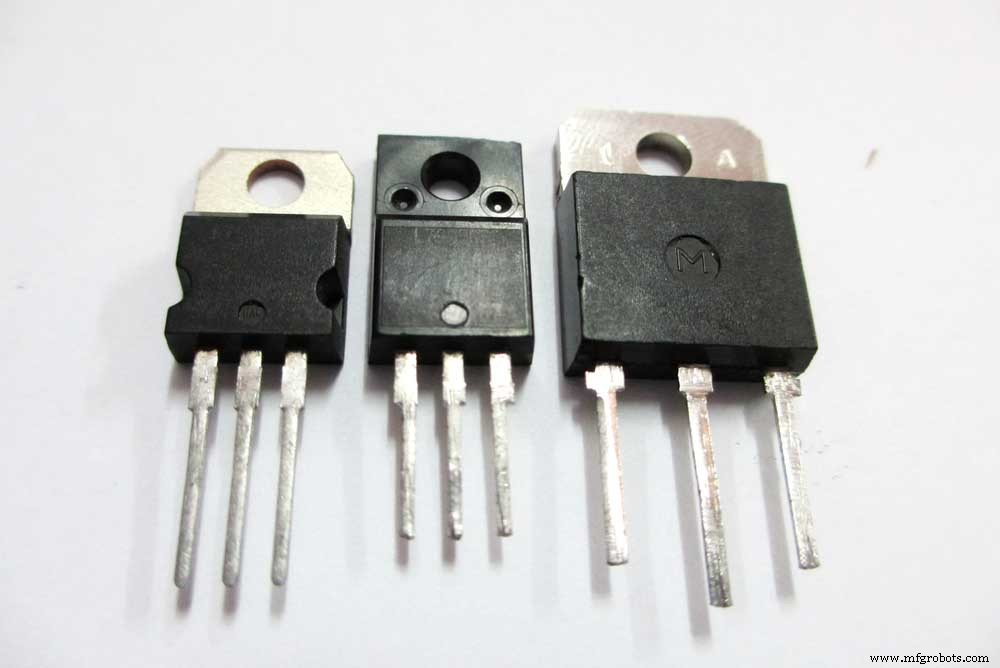

Afbeelding 9: Verschillende modellen van MOSFETs

Belangrijke stappen:

1. Meet eerst de drain-source weerstand in uit-stand (via weerstandstest). Noteer de waarde.
2. Trigger de MOSFET: multimeter in diodemodus, zwarte pen op drain, rode pen op gate voor enkele seconden. De MOSFET moet nu geleiden.
3. Meet nu de drain-source weerstand met de ohmmeter. Je moet een zeer lage waarde (nabij nul) zien. Zo ja, MOSFET is goed.
4. Vergelijk met de datasheet-waarde voor de aan-stand. Als je meting significant afwijkt, is de MOSFET defect. Ook als de meting gelijk is aan de uit-stand, is er een fout.
5. Als de aan-meting klopt, doe een verdere test: ontlaad de MOSFET door drain en gate te kortsluiten (vinger of draad).
6. Meet opnieuw de drain-source weerstand in uit-stand. Deze moet nu overeenkomen met de oorspronkelijke uit-meting. Zo niet, dan is de MOSFET defect.

Methode 2: Testen met elektronische componenten (testcircuit)

Deze methode geeft de meest accurate resultaten. Je bouwt een testcircuit op.

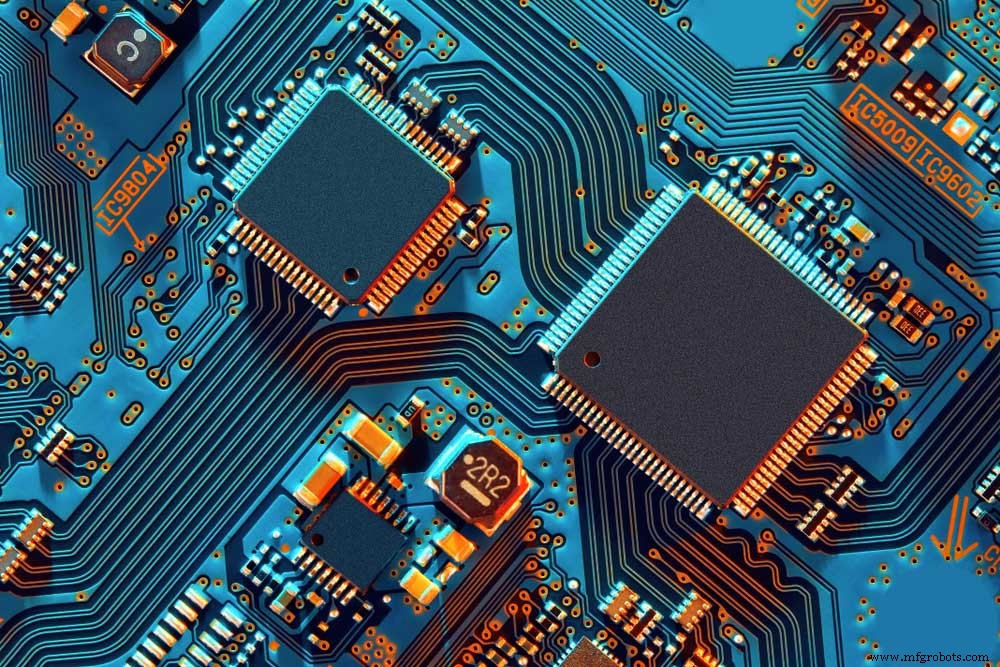

Afbeelding 10: Een elektronisch circuitbord

Opbouw van de testcircuit:

1. Maak een gate-triggerpuls. De LED aan de load laat zien of de MOSFET aan of uit is.
2. De gate-source weerstand fungeert als pull-down en beschermt tegen parasitair capaciteit.
3. In ruststand (drukknop niet ingedrukt) is de drain-source weerstand hoog → LED uit. Als LED brandt = defect.
4. Druk op de knop → drain-source weerstand wordt laag → LED aan. Blijft LED uit = defect.
5. Laat knop los → circuit open → LED uit. Blijft LED aan = defect.

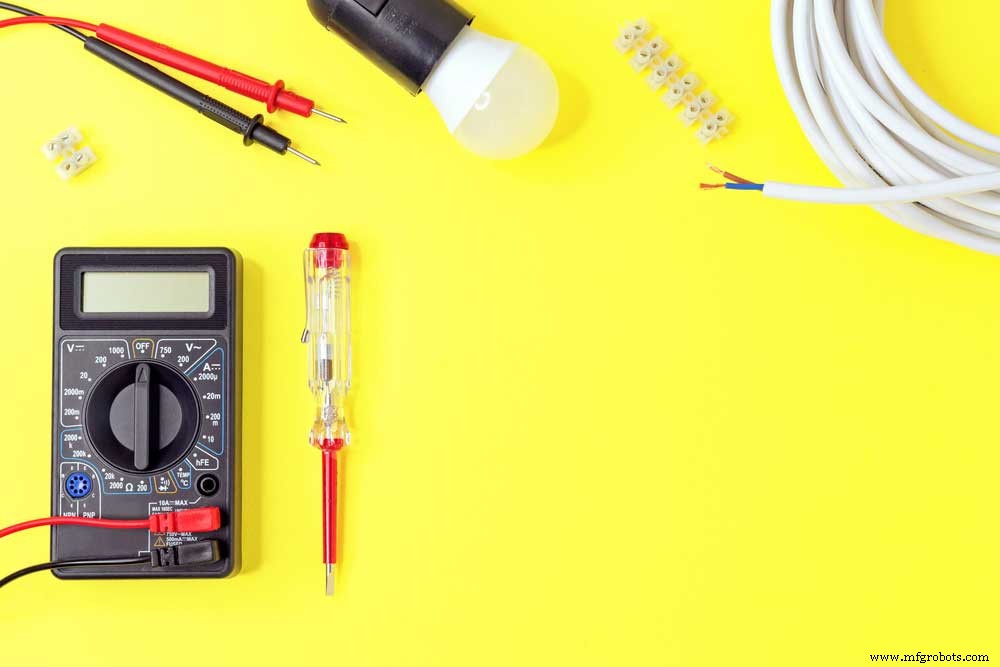

Afbeelding 11: Componenten voor het testen van een MOSFET

Voorzorgsmaatregelen

1. Zorg dat de invoerspanning ≥ drempelspanning van de MOSFET is.
2. Overschrijd niet de drain- en gate-spanning boven de doorlaagspanning.
3. De LED heeft ~20 mA nodig; kies een passende stroombegrenzende weerstand.
4. Gebruik altijd een gate-source weerstand om ruis te voorkomen en parasitair capaciteit te ontladen.
5. Gebruik lage weerstandswaarden aan de gate (10Ω–500Ω).
6. Gebruik bij de testcircuit altijd low-side switching; anders werkt de MOSFET niet.

Conclusie

Zoals beschreven, is het cruciaal om een MOSFET te testen voordat je hem gebruikt. Een defecte MOSFET kan ernstige problemen veroorzaken. We hebben alle kritische inzichten gegeven. Je kunt elke bovenstaande methode effectief gebruiken. Wij bieden ook expertadvies over MOSFETs en andere elektronica. Neem contact op voor vragen.
