Ster- en Driehoekschakeling Begrijpen voor Meerdieps Verlichtingssystemen

Ster- en Driehoekverbonden Verlichtingsbelasting – Elektrische Bedrading Installatie

Ster (Y) Verbonden Verlichtingsbelasting – Elektrische Bedrading

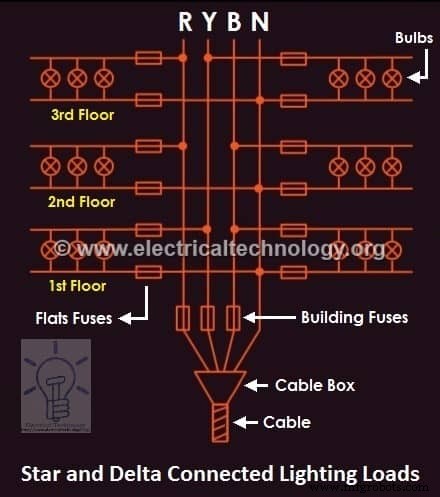

Een sterverbonden (Drie-fase Vier-draden of 3-fase, 4 draden) verlichtingssysteem in een meerdieps (driedieps) gebouw is weergegeven in figuur a. Voor een gelijkmatige belastingverdeling over de drie fasen, ongeacht willekeurig in- en uitschakelen of defecte lampen in het aangesloten netwerk, is een Nul-draad verplicht (aangezien het nulpunt beschikbaar is in sterverbinding).

Goed te weten: Uit een sterverbinding kunnen we zowel Enkele-fase als Drie-fase Voedingssystemen verkrijgen (voor verschillende belasting en doeleinden zoals 1-fase en 3-fase verlichting, motoren en andere huishoudelijke apparaten) omdat er een nulpunt of nuldraad in de sterverbinding aanwezig is.

Figuur a toont dat het ster-netwerk twee appartementen per verdieping van het driedieps gebouw voedt en de verdeling van de lampbelasting over de drie gefaseerd is. Er zitten zekeringen op de enkele-fase voeding bij de inkomende kabels van het appartement om de voeding van de andere appartementen en de twee hoofdleidingen te beschermen tegen kortsluitingen in hetzelfde gebouw. Heeft u opgemerkt dat er geen zekering zit op de nuldraad van het hoofstvoedingssysteem?

Waarom Zit Er Geen Zekering Op De Nul Van De Hoofstvoeding?

Er zit geen zekering op de nul van de hoofstvoeding omdat het uitschieten van zo'n zekering door een kortsluiting een onderbreking in de nuldraad zou betekenen, wat de enkele-fase voeding zou verbreken en het systeem ongebalanceerd zou maken. Er zou ongelijke spanning ontstaan over de verschillende verlichtingsnetwerken (bijv. lampen met verschillende vermogens). Als gevolg zouden lampen in één groep te fel branden en in andere groepen te dim, wat de levensduur van de lampen verkort.

Driehoek (Δ) Verbonden Verlichtingsbelasting – Elektrische Bedrading

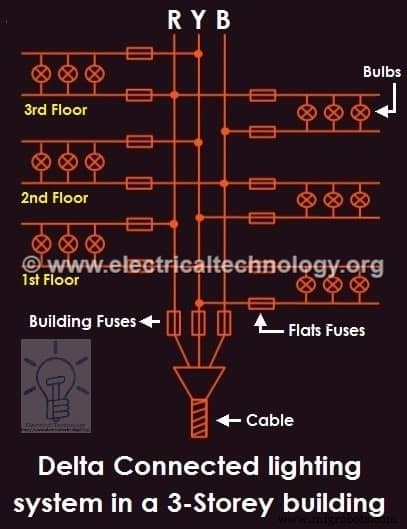

Het huishoudelijk verlichtingsbedradingsschema voor Driehoekverbonden lampen is in de onderstaande figuur getoond.

Driehoekverbonden verlichtingssysteem Elektrische Bedrading in een driedieps gebouw
