Automatische Ster / Driehoek Starter met Timer voor 3-fase AC-motoren

In deze tutorial tonen we de Ster-Driehoek (Y-Δ) 3-fase inductie AC-motor Startmethode via Automatische ster-driehoek starter met Timer met schema, vermogen, besturing en bedradingsschema, evenals hoe de ster-driehoek starter werkt en hun toepassingen met voor- en nadelen.

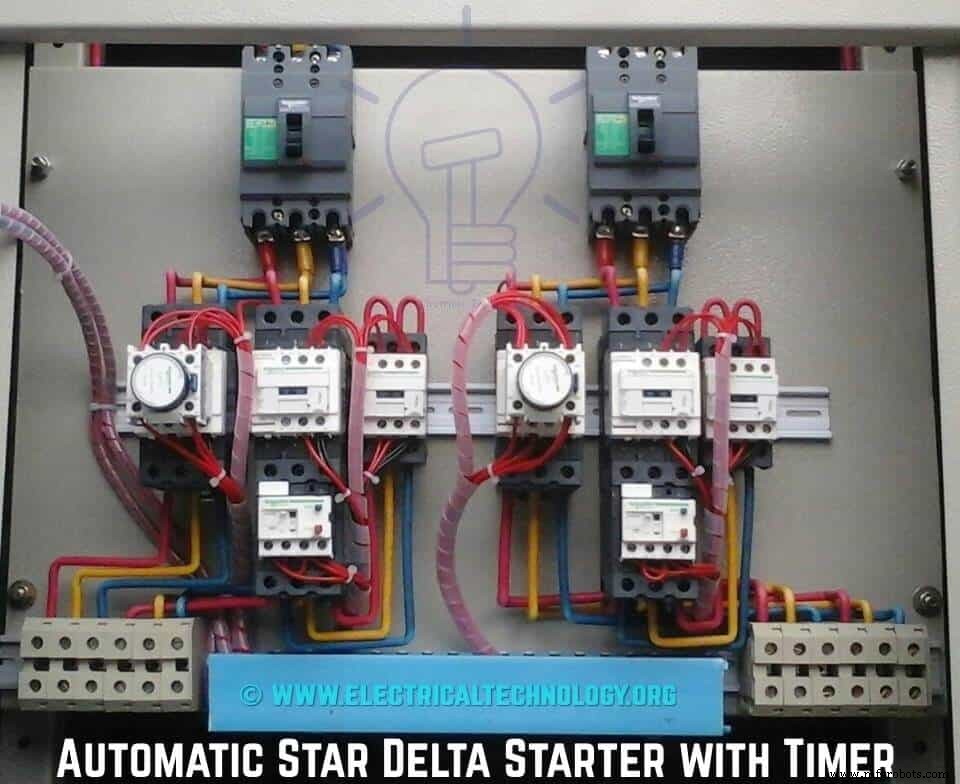

Automatische Ster Driehoek Starter met Timer Bedrading & Installatieschema

Uitleg van de werking en operatie van Ster Driehoek Automatische Starter met Timer Bedrading Installatie:

Links heb je de hoofdkontaktor met de pneumatische timer omdat je hoofdkontaktor altijd geenergiseerd is, in het midden heb je de Driehoek-kontaktor met een thermische overbelasting voor motorbescherming voor het geval de motor de ampère-waarde overschrijdt die op de thermische overbelasting is ingesteld, rechts heb je de Ster-kontaktor die de eerste kontaktor is die geenergiseerd wordt met de hoofdkontaktor en wanneer de timer zijn tijdslimiet bereikt, de Ster-kontaktor de-energiseert en de Driehoek-kontaktor geenergiseert en de Motor op volle belasting draait.

Gerelateerde Motor Besturing & Vermogensdiagrammen:

• STER/DRIEHOEK Starter Zonder Timer Vermogen, Besturing Diagrammen & Bedradingsschema's
• Bestuur 3-fase Motor vanaf meer dan Twee Plaatsen – Vermogen & Besturing Diagrammen

Operatie & Werking van Automatische Ster Driehoek Starter

Vanaf L1 vloeit de fase-stroom naar thermische overbelasting contact via zekering, dan UIT drukknop, AAN drukknop Vergrendelingscontact 2, en dan C3. Op deze manier is het circuit voltooid, als resultaat;

1. Kontaktorspoel C3 en timer spoel (I1) worden tegelijk geenergiseerd en de motorwinding wordt dan in Ster verbonden. Wanneer C3 geenergiseerd wordt, zullen zijn auxiliar open verbindingen dichtgaan en vice versa (d.w.z. dicht verbindingen zouden open gaan). Dus C1 Kontaktor wordt ook geenergiseerd en Drie-fase Voeding bereikt de motor. Aangezien winding in Ster is verbonden, krijgt elke fase √3 keer minder dan de lijningsspanning, d.w.z. 230V. Dus motor start veilig.
2. Het dicht contact van C3 in de Driehoek-lijn opent waardoor er geen kans is op activatie van kontaktor 2 (C2).
3. Na het loslaten van de drukknop, ontvangen Timer spoel en spoel 3 een voeding via Timer contact (Ia), Houdcontact 3 en het dicht contact 2 van C2.
4. Wanneer Kontaktor 1 (C1) geenergiseerd is, zullen de twee open contacten in de lijn van C1 en C2 dichtgaan.
5. Voor de specifieke tijd (over het algemeen 5-10 seconden) waarin de motor in ster verbonden zal zijn, daarna zal het Timer contact (Ia) open gaan (We kunnen wijzigen door de timerknop te draaien om de tijd opnieuw in te stellen) en als resultaat;

• Kontaktor 3 (C3) zal uitgaan, waardoor het open contact van C3 dichtgaat (wat in de lijn van C2 zit) dus C2 zal ook geenergiseerd worden. Op dezelfde manier, wanneer C3 uitgaat, dan zal de ster-verbinding van de winding ook open gaan. En C2 zal dichtgaan. Daarom zal de motorwinding in Driehoek verbonden worden. Bovendien, Contact 2 (wat in de lijn C3 zit) zal open gaan, waardoor er geen kans zou zijn op activatie van spoel 3 (C3).
• Aangezien de motor nu in Driehoek is verbonden, ontvangt elke fase van de motor de volle lijningsspanning (400V) en de motor begint in volle beweging te draaien.

Gerelateerd Bericht:

• Waarom We Een Starter Met Een Motor Moeten Installeren?
• Verschil Tussen Ster en Driehoek Verbindingen – Vergelijking Van Y/Δ

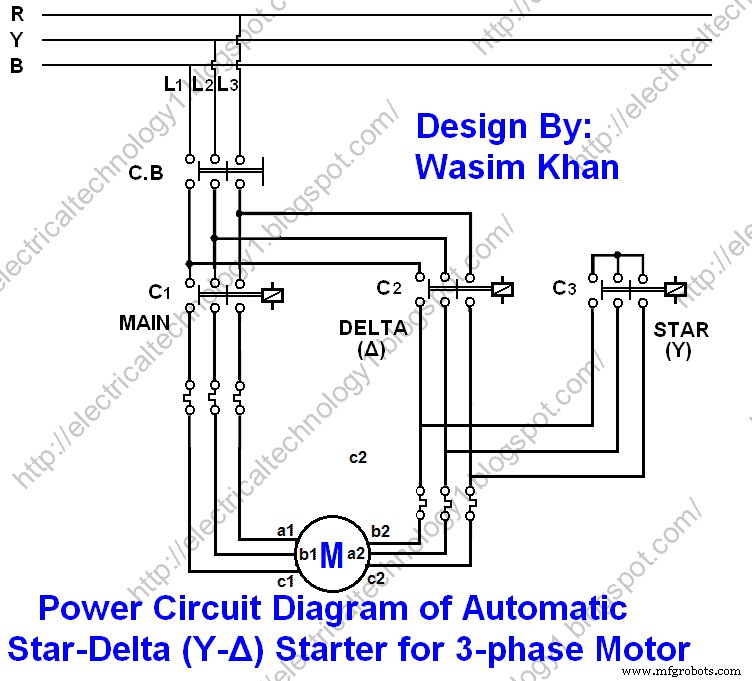

Ster Driehoek Starter Vermogensdiagram

Besturingsschema van Ster Driehoek Starter met Timer

Bedradingsschema van Ster Driehoek Starter met Timer

Afkortingen: (VOOR Besturing Bedrading van Drie-fase Ster Driehoek Starter met Timer)

• R , Y, B = Rood, Geel, Blauw (3-fase Lijnen)
• C.B = Algemene Schakelaar
• Hoofd = Hoofdvoeding
• Y = Ster
• Δ = Driehoek
• 1a = Timer
• C1, C2, C3 = Kontaktoren (Voor Vermogen & Besturing Diagram)
• O/L = Overbelasting Relais
• NO = Normaal Open
• NC = Normaal Gesloten
• K1 = Kontaktor (Kontaktorspoel)
• K1/NO = Kontaktor Houdspoel (Normaal Open)

Voordelen & Nadelen van Ster Driehoek Starter met Timer

Voordelen:

• Eenvoudig Ontwerp en Operatie
• Relatief goedkoper dan andere spanningsregelingsmethoden
• Koppel en Stroom prestaties van de Ster-driehoek starter is goed.
• Het trekt twee keer de startstroom van de FLA (Volle Belasting Ampère) van de aangesloten motor.
• Het verlaagt de startstroom tot een derde (ongeveer) vergeleken met DOL (Direct ON Line Starter)

Ook lees:

• Drie-fase Motor Aansluiting Omgekeerd en Vooruit Vermogen en Besturing Bedradingsschema's
• Twee Snelheden Eén Richting Drie-fase Motor Aansluiting Vermogen en Besturing Diagrammen

Nadelen

• Startkoppel wordt ook tot een derde verminderd omdat starter de startstroom tot een derde van de nominale stroom verlaagt [aangezien lijningsspanning ook verminderd wordt tot 57% (1/√3)]
• Het vereist Zes aansluitingen of klemmen Motor (Driehoek Verbonden)
• Voor Driehoek-verbinding moet de voedingsspanning gelijk zijn aan de nominale motorspanning.
• Bij schakeltijd (Van Ster naar Driehoek), als de motor niet ten minste 90% van zijn nominale snelheid bereikt, dan kan de stroompiek even hoog zijn als in Direct ON Line starter (D.O.L), dus het kan schadelijke effecten hebben op de kontakcontacten, dus zou het niet betrouwbaar zijn.
• We mogen geen ster-driehoek starter gebruiken als de vereiste (toepassing of belasting) koppel meer is dan 50% van de drie-fase inductiemotors nominale koppel

Gerelateerd Bericht:

2 Snelheden, 2 Richtingen Multisnelheid 3-fase Motor Vermogen & Besturing Diagrammen

Kenmerken & Eigenschappen van Ster-Driehoek Starter

• De startstroom is 33% van volle belasting stroom voor ster-driehoek starter.
• De piekstartkoppel is 33% van volle belasting koppel.
• De piekstartstroom is 1,3 tot 2,6 van volle belasting stroom.
• Ster-Driehoek Starter kan alleen gebruikt worden voor laag tot hoog vermogen drie-fase inductiemotoren.
• Het heeft verminderde startstroom en koppel.
• De 6 verbindingskabels zijn nodig voor motor klemkast.
• In Ster-Driehoek starter, Stroompiek en mechanische belasting bij wissel van ster-driehoek

Toepassingen van Ster Driehoek Starter

Zoals we weten is het hoofddoel van ster-driehoek starter om de drie-fase inductiemotor in Ster-verbinding te starten terwijl draait in Driehoek-verbinding.

Houd er rekening mee dat Ster-Driehoek starter alleen gebruikt kan worden voor laag tot middelhoge spanning en lichte startkoppel inductiemotoren. In geval van direct on line (D.O.L) start, is de ontvangende stroom bij motor ongeveer 33% terwijl de startkoppel verminderd is met ongeveer 25-30%. Op deze manier kan Ster-Driehoek Starter alleen gebruikt worden voor lichte belasting tijdens het starten van de motor. Anders, de zware belasting motor start niet door laag koppel wat nodig is om de motor te versnellen tot nominale snelheid tijdens het omzetten naar de Driehoek-verbinding.
