Een draagbare generator aansluiten op de voeding thuis – 4 methoden

Een 1-P &3-P draagbare generator aansluiten op het elektriciteitsnet met behulp van een omschakelaar en zonder omschakelaar of omschakelaar (ATS &MTS) voor 230V/400V &120V/ 240V

We hebben allemaal te maken met stroomstoringen bij een noodgeval (bijv. kortsluiting, overbelasting, schade aan elektrische transmissielijnen, onderstations of andere delen van het distributiesysteem, evenals stormen en andere weersomstandigheden enz.). In dit geval noodgenerator en draagbare generator kan worden gebruikt om de . te herstellen elektrische stroom naar de huistoevoer en andere aangesloten apparaten.

In deze stapsgewijze zelfstudie laten we het bedradings- en aansluitschema van de draagbare generator zien voor de thuisvoeding en de hoofdverdeelkast volgens NEC en IEC . We gebruiken Automatische omschakeling ook bekend als  Automatic Transfer Switch (ATS) , Handmatige omschakelaar (MTS of handmatige omschakelaar) om de generator aan te sluiten op een huis voor 230V en 400V (IEC) en 120V en 240V (NEC). Daarnaast laten we zien hoe u een draagbare generator kunt aansluiten op de voeding thuis zonder een omschakelaar of omschakelaars.

Door de volgende elektrische bedradingsinstallatieschema's voor generatoraansluiting te gebruiken, kunt u een noodstroomvoorziening herstellen in geval van stroomuitval door een draagbare generator (gas/benzine/dieselgenerator) aan te sluiten ) naar het hoofdverdeelbord .

Laten we nu beginnen.

We kunnen een draagbare generator op vier manieren aansluiten op ons thuisvoedingssysteem.

Elke methode met bedradingsaansluiting en werking en bediening is stap voor stap uitgelegd. (Lees alle waarschuwingen/waarschuwingen, de gebruikershandleiding en wees voorzichtig voordat u een generator op het elektriciteitsnet thuis installeert. Als u het niet zeker weet, neem dan contact op met een bevoegde elektricien om dit op de juiste manier te doen).

Belangrijke opmerking:

Elektriciteit is zowel onze vriend als de ergste vijand, als je het de kans geeft om je te vermoorden, onthoud dan dat ze het nooit zullen missen. Lees alle waarschuwingen en instructies tijdens het doen van deze praktische tutorial.

Een draagbare generator op het huis aansluiten met behulp van een handmatige omschakelaar en omschakelaar voor 120V, 240V en 230V – NEC &NIEC

Een draagbare noodgenerator aansluiten op het elektriciteitsnet thuis met handmatige of automatische omschakelaars (Auto Transfer Switch (ATS) is de veiligste en aanbevolen methode) voor 230 V (VK en EU) – IEC) en 120V/240V (Canada, VS – NEC).

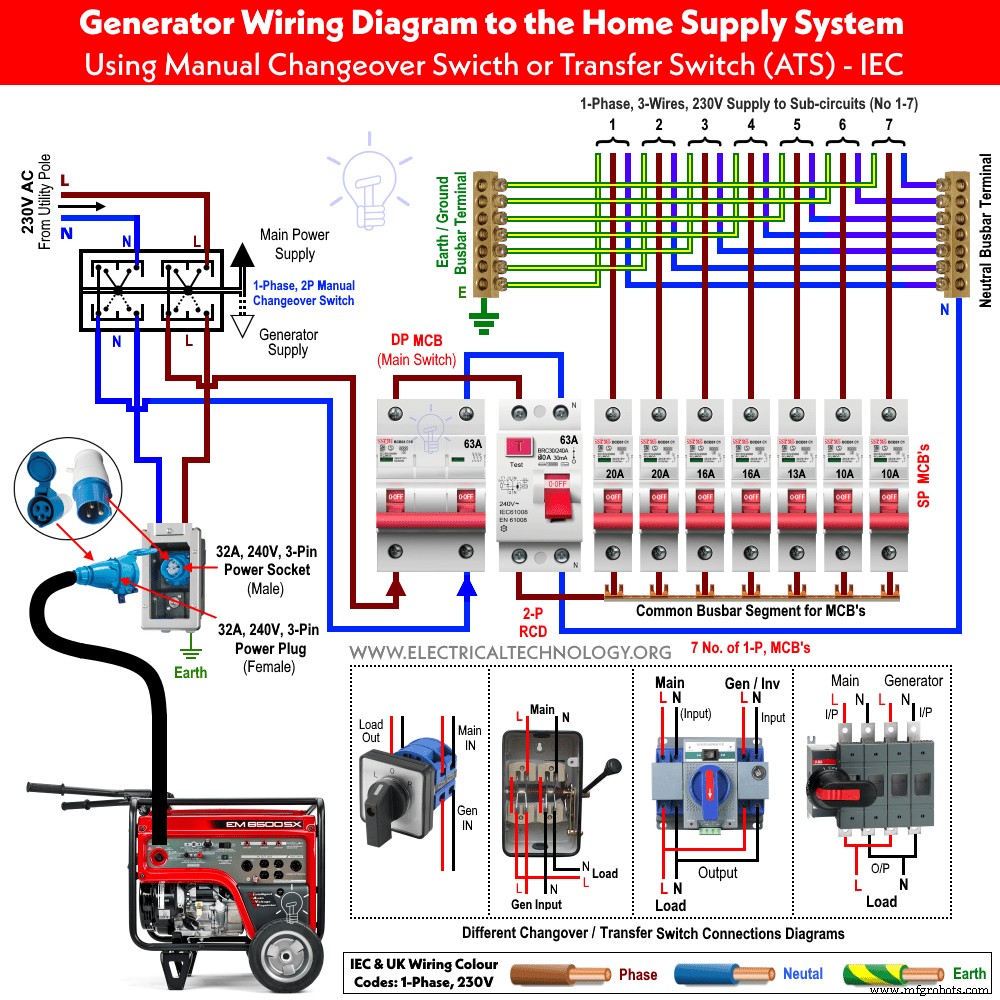

Bekabeling van een noodgenerator met handmatige omschakelaar 230V – IEC

Stappen voor bedrading en installatie van een generator met behulp van handmatige omschakelaar

Als u een draagbare generator wilt aansluiten op het elektriciteitsnet thuis met een handmatige omschakelaar, volgt u de onderstaande stappen:

1. Installeer een omschakelaar (geschikt voor 63-100 A, afhankelijk van de belasting) in de buurt van de hoofdverdeelkast in huis.
2. Sluit de hoofdvoeding (Lijn en Neutraal) aan op de eerste bovenste sleuven van de omschakelaar zoals weergegeven in afb.
3. Sluit een 6 AWG (7/064″ of 16 mm ² .) aan )” kabel naar de onderste twee sleuven van de omschakelaar.
4. Sluit nu een 3-pins stopcontact (voor kleine belasting) of 32A, 240V stopcontact - mannelijk (voor grote belasting) aan op de 6AVG-draad en installeer deze aan de muur (in de buurt van de generator) en plaats de generator 3- pin stekker of of 32A, 240V stopcontact (vrouwelijk) in het stopcontact dat u eerder hebt geïnstalleerd.
5. U bent klaar en bent klaar om noodstroom te leveren aan de huishoudelijke apparaten in het geval van een noodstroomuitval.

Hieronder ziet u het bedradingsschema van de generator naar het hoofdverdeelbord met behulp van de handmatige omschakelaar waar alle belastingcircuits zijn aangesloten op de generatorvoeding in geval van stroomuitval. Als u de specifieke belastingcircuits niet hoeft aan te zetten, kunt u de bijbehorende stroomonderbrekers UITSCHAKELEN en blijven de overige stroomonderbrekers ingeschakeld. Op deze manier kunnen alleen specifieke laadpunten worden gevoed via noodstroom via generator.

Als u een specifieke belasting op de generator wilt aansluiten wanneer de netstroom uitvalt, d.w.z. enige belasting op de generator en de rest op de hoofdvoeding, aangezien er een geval kan zijn waarin de generator niet in staat zijn om de totale belasting aan te kunnen. U kunt die laadpunten of bijbehorende stroomonderbrekers gewoon uitschakelen.

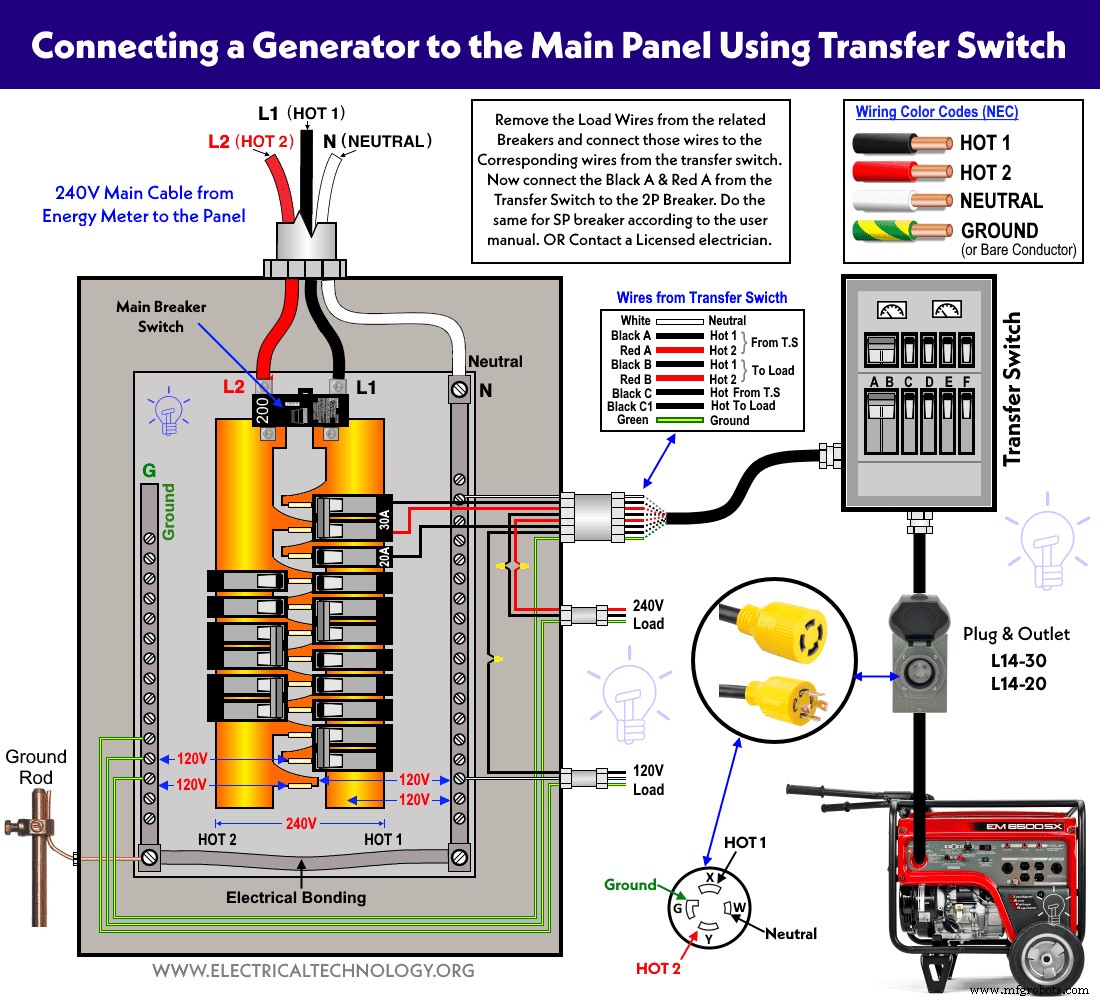

Een draagbare generator bedraden met handmatige omschakelaar voor 120 &240V-NEC

Het volgende bedradingsschema laat zien dat een draagbare generator is aangesloten op het 120V/240V-hoofdpaneel met behulp van een handmatige omschakelaar. Over het algemeen kunt u een 30 amp omschakelaar (zoals Protran of Reliance) aansluiten voor een generator tot 7500 watt, terwijl andere formaten (zoals 50 ampère) ook beschikbaar zijn voor residentiële toepassingen.

In deze omschakelaar is de enkelpolige stroomonderbreker 15 ampère, terwijl de dubbelpolige stroomonderbreker 30 ampère is met een maximale afmeting van 12 gauge draadmaat.

Om dit te doen, installeert u gewoon een 30 amp (of 20 amp, afhankelijk van de systeemvereisten, zoals L14-30R, L14-20P), de twist-lock-stekker voor het verlengsnoer. in de generator.

Het maken van de L14-30R, L14-20P stekker en stopcontact geeft de volgende aansluitingen aan:

• X =Heet 1 (zwart)
• Y =Heet 2 (Rood)
• G =Grond
• W =Neutraal

Om nu de generator en het hoofdpaneel op de overdrachtsschakelaar aan te sluiten, verwijdert u de belastingsdraden van de bijbehorende stroomonderbrekers en sluit u die draden aan op de overeenkomstige draden van de overdrachtsschakelaar. Sluit nu de zwarte A en rode A van de omschakelaar aan op de 2P-schakelaar. Doe hetzelfde voor de SP-schakelaar zoals weergegeven in het onderstaande bedradingsschema (of volgens de gebruikershandleiding). Neem bij twijfel contact op met een erkende elektricien.

Als de netvoeding niet beschikbaar is en de generator AAN staat

De schakelaar van de stroomonderbreker in de omschakelaar duwt in één richting en de stroom wordt aangesloten op de belastingstoestellen via Generator → Onderbreker in de omschakelaar → naar laadpunten.

De stroomrichting van de stroom wordt gevolgd door draden naar de verschillende circuits.

• 120V =Zwart C1 (naar omschakelaar) en Zwart C (van omschakelaar) naar de belasting en neutrale draad.
• 240V =Zwart A &Rood A (naar omschakelaar) en Zwart B &Rood B (van omschakelaar) naar de belasting.

Als de netvoeding beschikbaar is en de generator UIT staat

De schakelaar van de stroomonderbreker in de omschakelaar duwt de andere richting en de stroom wordt aangesloten op de belastingapparaten via het hoofdpaneel → Stroomonderbreker in de omschakelaar → naar 120V en 240 belastingspunten.

De omschakelaar laat de stroom niet los om de generator of de bedrading van het energiebedrijf van stroom te voorzien, b.v. het schakelt de voeding uit die van de stroomonderbreker in het paneel zou kunnen komen. Houd er rekening mee dat alleen die stroomonderbrekers en laadpunten werken die zijn aangesloten volgens het bovenstaande (geïllustreerde doel) bedradingsschema.

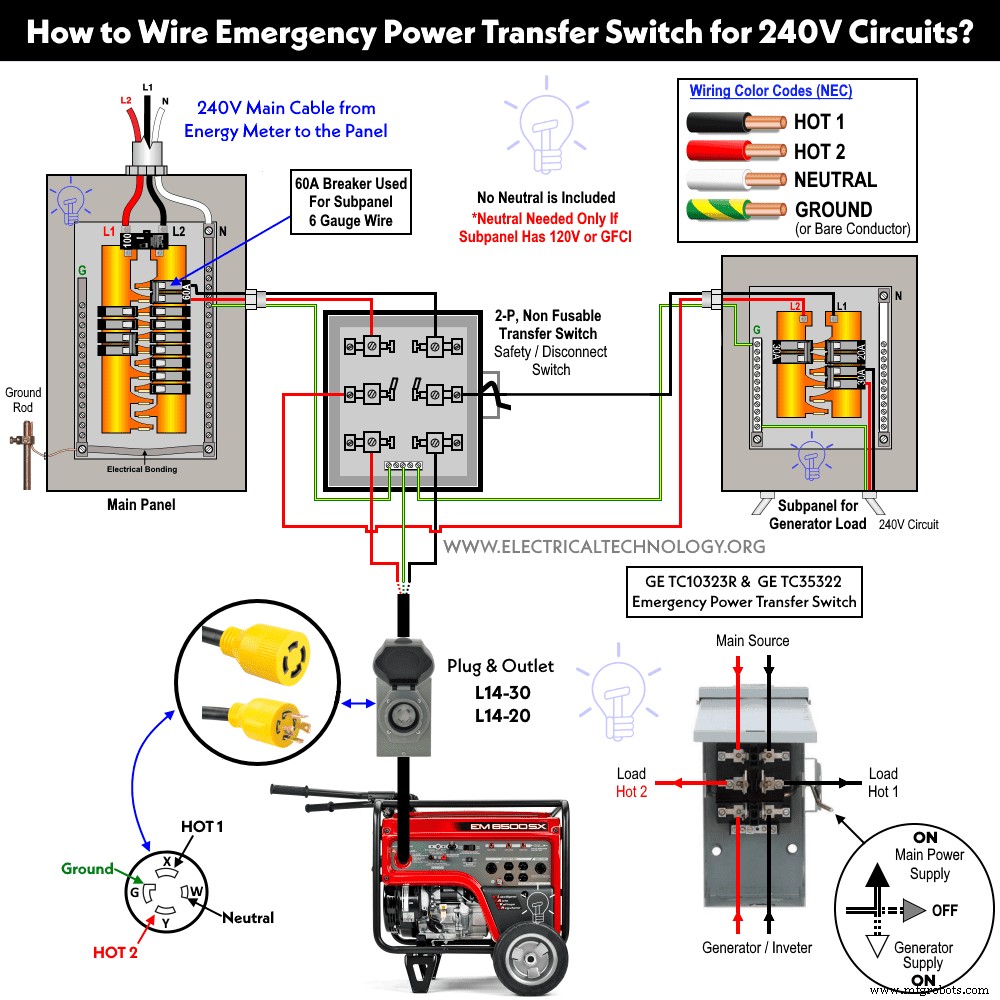

Een generator bedraden met handmatige omschakelaar voor 240V – NEC

Het volgende bedradingsschema toont een generator die is aangesloten op het 120V/240V-hoofdpaneel en 240V-laadcircuits in afzonderlijke subpanelen met behulp van een handmatige omschakelaar. Dit soort overdrachtsschakelaars (zoals 2P, GE TC10323R / GE TC35322 / TC10424R of 3P, GE TC35362R noodstroomoverdrachtsschakelaars en veiligheidsschakelaars of scheiders) worden gebruikt om de generator aan te sluiten voor de stroomoverdracht of een ander apparaat voor het uitschakelen van de service als veiligheid schakelaar.

Zoals afgebeeld, is de generator aangesloten op de omschakelaar via de L14-30 (of L14-20) stekker en voedingsingang. De twee hete draden (Hot 1 en Hot 2) van de generator zijn aangesloten op de onderste hoofdnokken in de omschakelaar.

De bovenste twee hete uitsteeksels van de omschakelaar zijn aangesloten op de 60A dubbelpolige stroomonderbreker in het hoofdpaneel. De middelste nokken van de omschakelaar als belasting zijn verbonden met het 60A-subpaneel dat alleen is ontworpen voor 240V-belastingscircuits. Omdat het een 240V-subpaneel is, is er geen neutrale draad nodig. Neutraal is alleen vereist in het geval van 120V-circuits of GFCI/AFCI-beveiligde circuits.

De hefboomwerking van de transferschakelaar is als volgt:

• UP =Hoofdvoeding =AAN
• Midden =UIT
• Omlaag =Generatortoevoer =AAN

Als de generator UIT staat, staat de hendel in de positie Omlaag, zodat de 240V-laadpunten zijn aangesloten op de generatorvoeding. Als de hoofdvoeding beschikbaar is, wordt de hendelpositie gewijzigd in de Up-stand (handbediening) en de belastingcircuits worden gevoed via de netstroom.

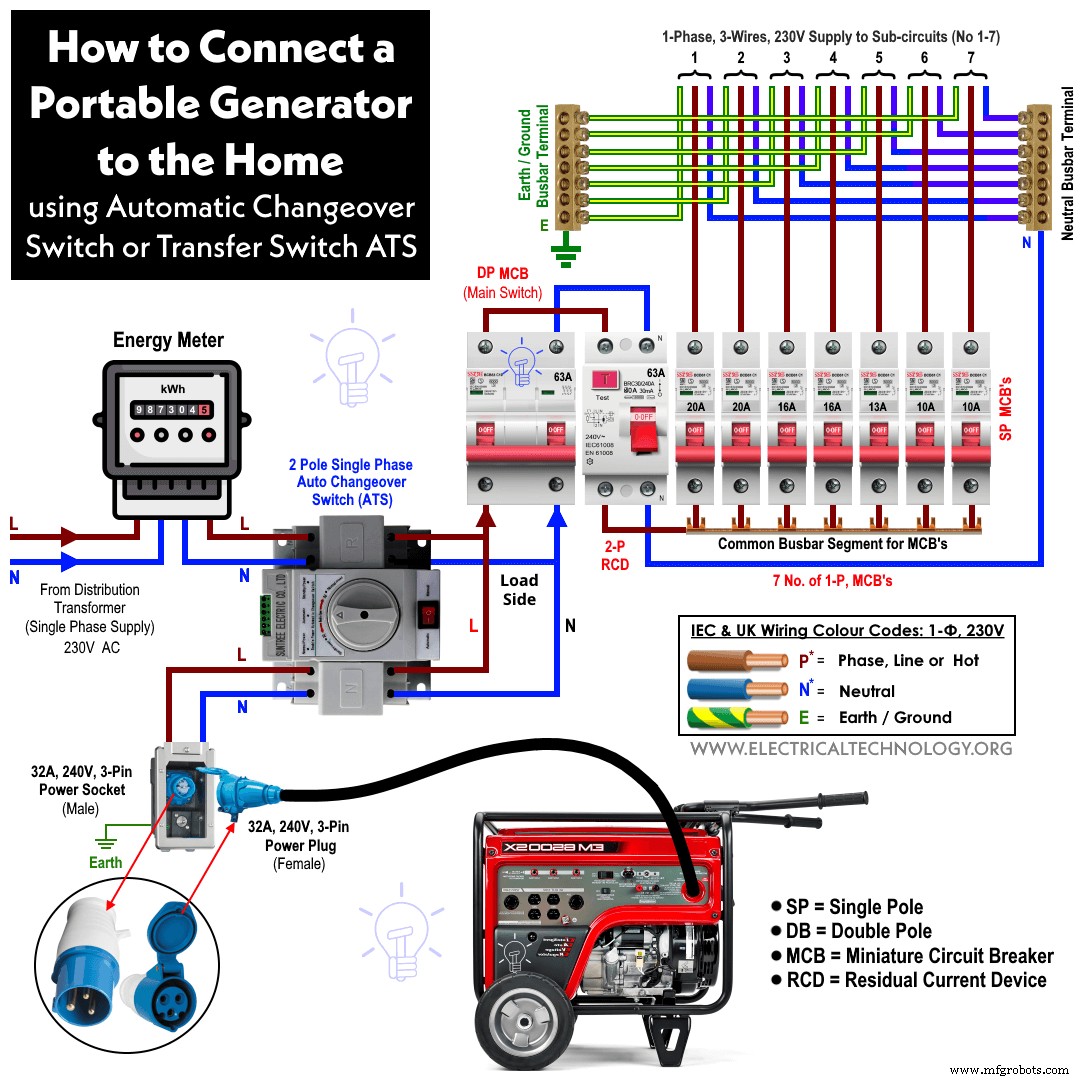

Hoe sluit ik een 1-fase, 230V generator aan op een huis met behulp van automatische omschakelaar – IEC?

Op deze manier moeten we een tweepolige (2P) automatische omschakelaar gebruiken om de generator op een huis aan te sluiten. De verbindingsmethode is hetzelfde als hierboven vermeld voor methode 1, maar we moeten een enkelfasige 2-polige automatische omschakeling gebruiken in plaats van een handmatige omschakelaar. Op deze manier hoeft u niet te aarzelen, d.w.z. wanneer de stroomvoorziening van het hulpprogramma wordt hersteld, detecteert de automatische omschakelaar automatisch de stroom en leidt deze om van de generatorvoeding naar de hoofdvoeding en vice versa.

Opmerking:u kunt ook drie polen (3P) omschakeling gebruiken in plaats van 2 polen.

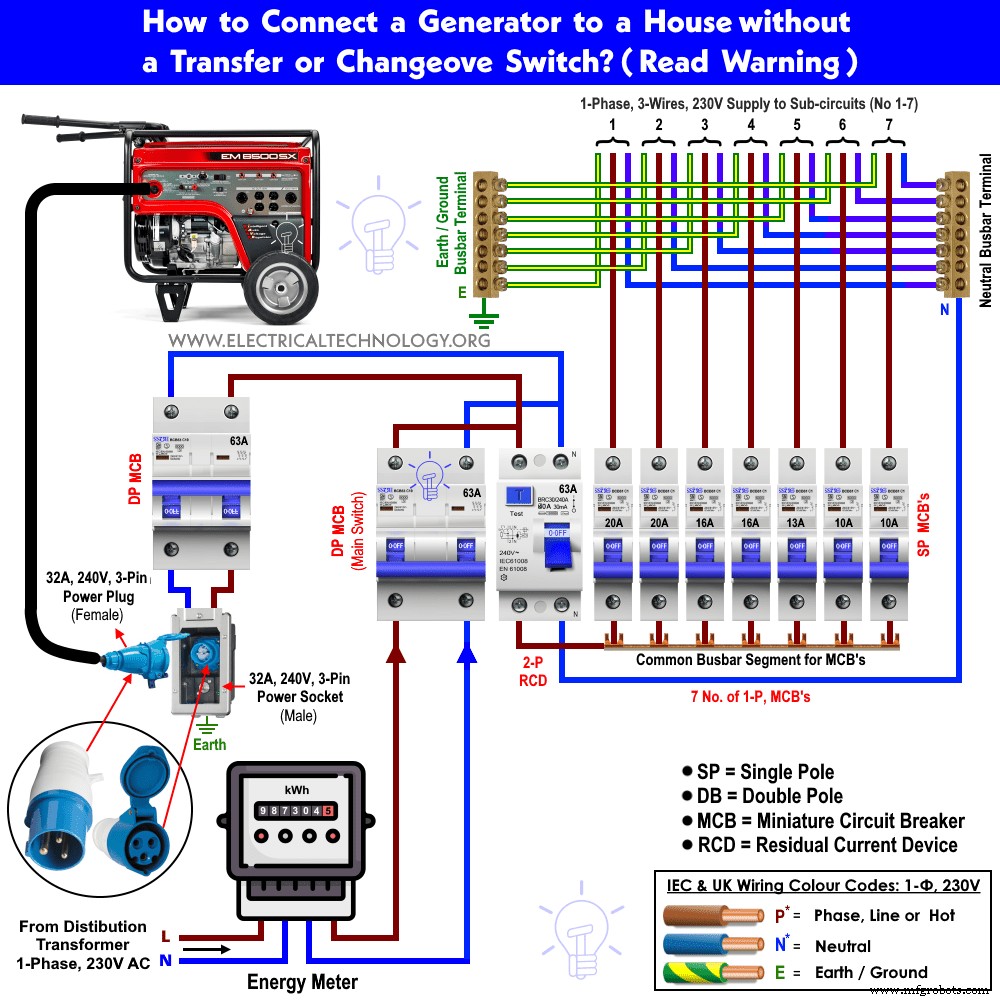

Hoe een draagbare generator op een huis aan te sluiten zonder omschakelaar/omschakelschakelaar – NEC &IEC

Een draagbare generator bedraden zonder omschakelaar met behulp van een vergrendelingskit voor 120V en 240V – NEC

Als je een alternatieve maar goedkopere manier wilt om de generator op het thuispaneel aan te sluiten zonder een omschakelaar te gebruiken, dan is een interlock-kit de oplossing. Hoewel u de hoofdonderbreker kunt uitschakelen en de generator kunt laten werken om 120V- en 240V-circuits via generatorvoeding van stroom te voorzien, is het nog steeds een veilige en aanbevolen methode om de vergrendelingsset te gebruiken voor gebruik in het hoofdpaneel en de generatoronderbreker die de hoofdonderbreker en generator werkt niet tegelijkertijd.

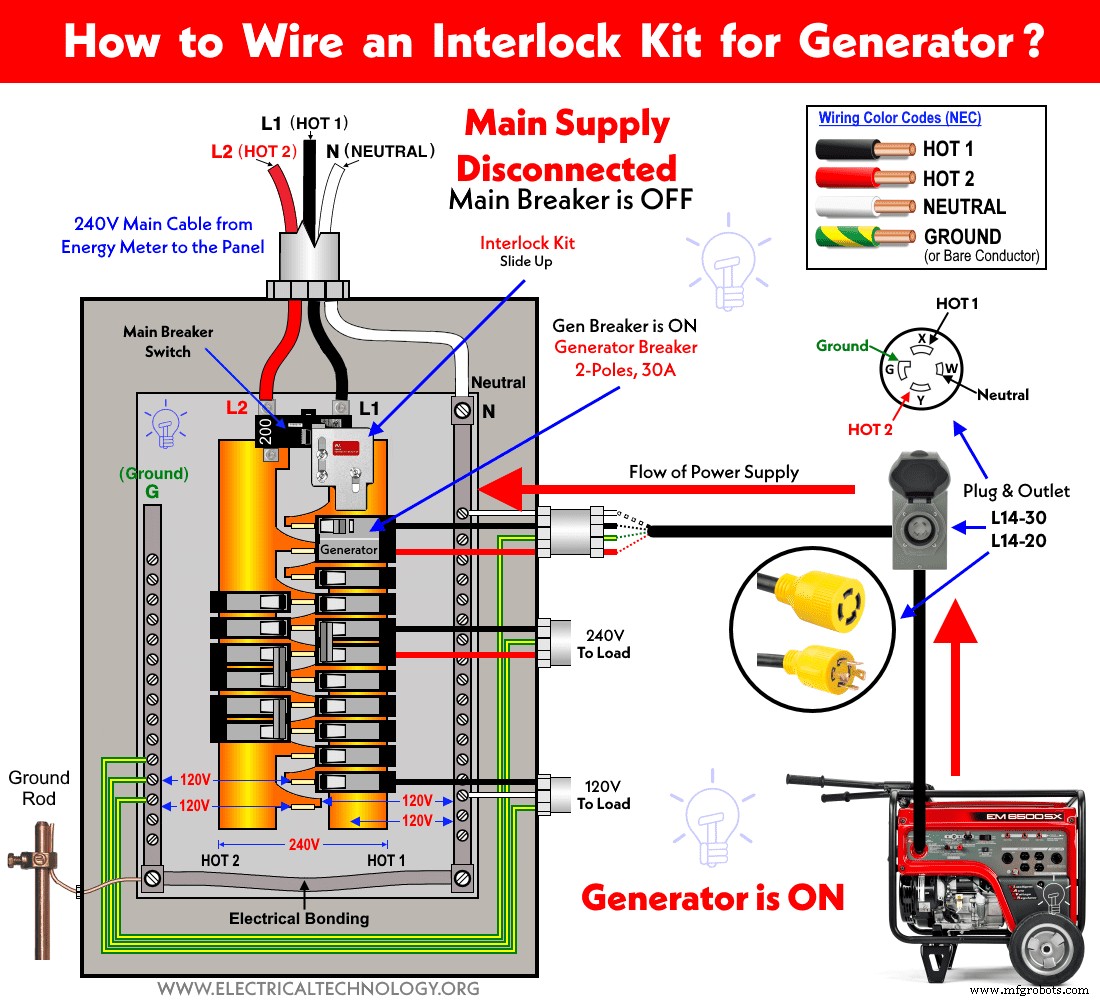

Het volgende bedradingsschema laat zien hoe een interlock-kit voor de generator moet worden aangesloten en hoe deze werkt tijdens de stroomstoring. De vergrendelingsset is geïnstalleerd in het hoofdpaneel en voorkomt beide (de hoofd- en generatoronderbrekers tegelijk). Er kan slechts één stroomonderbreker (hoofd- of generator) tegelijk AAN of UIT zijn door de vergrendeling omhoog of omlaag te schuiven.

Omdat de generator is aangesloten op het hoofdpaneel via de L14-30 (of L14-20) stekker en de voedingsingang en de vergrendelingskit in het hoofdpaneel, laten we eens kijken hoe het werkt.

Als de netvoeding is UIT =Generator is AAN

Als de hoofdstroomvoorziening niet beschikbaar is, schakelt u gewoon de hoofdschakelaar UIT en schuift u de vergrendelingsset omhoog (waardoor de hoofdschakelaar in de AAN-stand wordt vergrendeld, zoals weergegeven in fig.) . Op deze manier kunt u de generator starten en kunt u met de vergrendelingsset de 2-polige stroomonderbreker voor de generator inschakelen. Start gewoon de generator en zet de 2P stroomonderbreker AAN. Nu kunt u de 120V of 240V stroomonderbreker één voor één inschakelen om de gewenste belastingcircuits op de stroomvoorziening van de generator te laten werken. De rode pijl van de generator en stroomingang naar de 2P-onderbreker en het hoofdpaneel geeft de stroomtoevoer naar de laadpunten aan.

Gerelateerd bericht:

• Hoe bepaal je de capaciteit van de juiste maat van een subpaneel?
• Hoe bedraad ik een subpaneel? Installatie hoofdkabel voor 120V/240V

Als de netvoeding AAN =Generator is UIT

Als de netstroom is hersteld, zet u gewoon de generator uit en schakelt u de bijbehorende tweepolige stroomonderbreker UIT. Schuif nu de vergrendelingsset naar beneden (dit voorkomt dat de stroomonderbreker voor de generator wordt ingeschakeld), waardoor de hoofdschakelaar wordt ingeschakeld. Zet gewoon de hoofdschakelaar AAN en de voeding herstelt zich via de hoofdstroom naar de aangesloten laadpunten. De rode pijl van de hoofdvoedingskabels toont de stroomtoevoer naar het circuit.

Bekabeling van een noodgenerator zonder omschakelaar voor 230V – IEC

Let op :Volg de lokale netnummers, aangezien deze methode mogelijk niet in overeenstemming is met de codes in het geval van IEC-volgende landen. Dit kan leiden tot ernstige verwondingen en gevaarlijke brand, aangezien dit met speciale aandacht kan worden gedaan, omdat er kans bestaat dat iemand vergeet de gewenste stroomonderbreker uit te schakelen voor de operatie. Kortom, het kan met speciale zorg worden gedaan als de code dit toestaat.

Het installatieproces en de bediening zijn hetzelfde als hierboven vermeld, maar zonder de omschakelaar. Schakel voor deze methode zowel de hoofdschakelaar (MCB) in de verdeelkast uit om de stroomtoevoer af te sluiten. Installeer nu een aparte 63 Amp stroomonderbreker voor de generator (zelfde als de hoofd-MCB).

Sluit deze nieuwe stroomonderbreker nu aan via een stroomingang (3-pins stopcontact of 32A, 230V mannelijk stopcontact) met 6 AWG (7/064″ of 16 mm ² )”. Sluit tot slot de 3-pins stekker of 32A, 230V vrouwelijke stekker van de generator aan op die stroomingang of dat stopcontact (zoals weergegeven in onderstaande afbeelding). Je hebt het gedaan!

Bediening en werking

1. In het geval dat de netvoeding niet beschikbaar is:

Om dit te doen, zet u eerst de hoofdschakelaar UIT en start u de generator. Zet nu de stroomonderbreker voor de generator AAN en zet één voor één die stroomonderbrekers AAN die op de gewenste belasting waren aangesloten en via noodstroomvoorziening van de generator moesten worden bediend.

Als de generator niet in gebruik is, EERSTE schakel de stroomonderbreker voor de generator UIT, schakel de generator UIT en schakel tot slot de hoofdschakelaar in de verdeelkast of de consumenteneenheid in.

In dit geval levert de generator elektriciteit aan de huishoudelijke apparaten en blijft de stroom naar de aangesloten elektrische apparaten en apparaten lopen via (de rode lijn, d.w.z. draden bedekt in het rode rechthoekige vak ) door generator (zoals weergegeven in onderstaande afbeelding).

De rode lijn in het rode rechthoekvak) en de pijlen (↑) geven de stroomstroom in het circuit weer.

Opmerking:Alsjeblieft! Wees voorzichtig.

In dit geval zou de eerste MCB (hoofdschakelaar die is aangesloten op de hoofdvoeding) "UIT" zijn en de tweede MCB-schakelaar bedraad voor generator) moet "AAN" zijn ”. Schakel voor extra veiligheidsdoeleinden het 3-pins stopcontact of 32A generatorstopcontact en -uitgang uit door de ingebouwde AAN/UIT-knopschakelaar uit te schakelen wanneer de generator niet in gebruik is.

Verwante berichten:

• Een complete gids over de installatie van zonnepanelen. Stap voor stap procedure met berekening en diagrammen
• Hoe batterijen in serie, parallel en serie-parallel te bedraden?
• Serie, parallelle en serie-parallelle aansluiting van zonnepanelen

2. In het geval dat de stroomvoorziening herstelt van de energiecentrale:

In dit geval leveren de hoofdleidingen elektriciteit aan de huishoudelijke apparaten en gaat de stroom door naar de aangesloten elektrische apparaten in het systeem  via de (de rode lijn, d.w.z. draden bedekt met de rode rechthoek) door de hoofdvoeding van het elektriciteitshuis. Zo blijft de draagbare generator stand-by.

Houd er rekening mee dat de stroomonderbreker voor de generator op UIT staat. Zet deze stroomonderbreker nooit AAN als de hoofdvoeding beschikbaar is. Schakel voor extra veiligheid het stopcontact UIT met de bulletin ON/OFF-knop of verwijder de 3-pins stekker voor de generator.

Opmerking:alsjeblieft! Wees voorzichtig.

In dit geval moet de tweede MCB-schakelaar die voor de generator is aangesloten, op "UIT" staan. Schakel voor extra veiligheidsredenen het 3-polige stopcontact of 230V, 32A stopcontact en stopcontact uit door de ingebouwde AAN/UIT-knop uit te schakelen wanneer de generator niet in gebruik is. Schakel bovendien de generator uit en verwijder de stekker. Schakel nu de hoofd-MCB in (hoofdschakelaar die is aangesloten op de hoofdvoeding).

Voorzorgsmaatregelen en waarschuwingen :

Lees alle gegeven opmerkingen, waarschuwingen, instructies, handleidingen en waarschuwingen door voordat u deze methode implementeert, omdat het in sommige landen vanwege de veiligheid en het gevaar niet legaal is. Het wordt ook niet aanbevolen voor beginners en alleen een mogelijke manier voor praktische ingenieurs en ervaren technici in geval van een zeer noodgeval (d.w.z. stroomuitval in ziekenhuizen tijdens ernstige operaties) en er is geen alternatief om de stroomvoorziening te herstellen.

Slechts 1 MCB mag tegelijkertijd "AAN" zijn. Als de tweede MCB "AAN" is in de bovenstaande afbeeldingen en werking, d.w.z. beide MSB's schakelen tegelijkertijd "AAN". Dan;

1. Als de stroomvoorziening wordt hersteld, kan dit uw generator beschadigen of het hele systeem verbranden, wat kan leiden tot elektrische schokken en gevaar, gevaarlijke brand en explosies.
2. Als de hoofdstroomvoorziening niet beschikbaar is, stuurt de generator de stroomtoevoer terug naar de hoofdkabels en leidingen die de generator kunnen overbelasten en de grenswachters en elektriciens kunnen elektrocuteren die in andere huizen en elektriciteitsleidingen werken/repareren.
3. Als u niet over voldoende praktische ervaring beschikt en niet zeker bent van de veiligheidsregels die worden gegeven door de gebruikershandleiding van de stroomleverancier of generator in uw land, moet u deze methode niet toepassen om de draagbare generator op het thuisvoedingssysteem aan te sluiten. Het wordt ook aanbevolen om contact op te nemen met een erkend elektricien of energiebedrijf voordat u deze methode toepast.

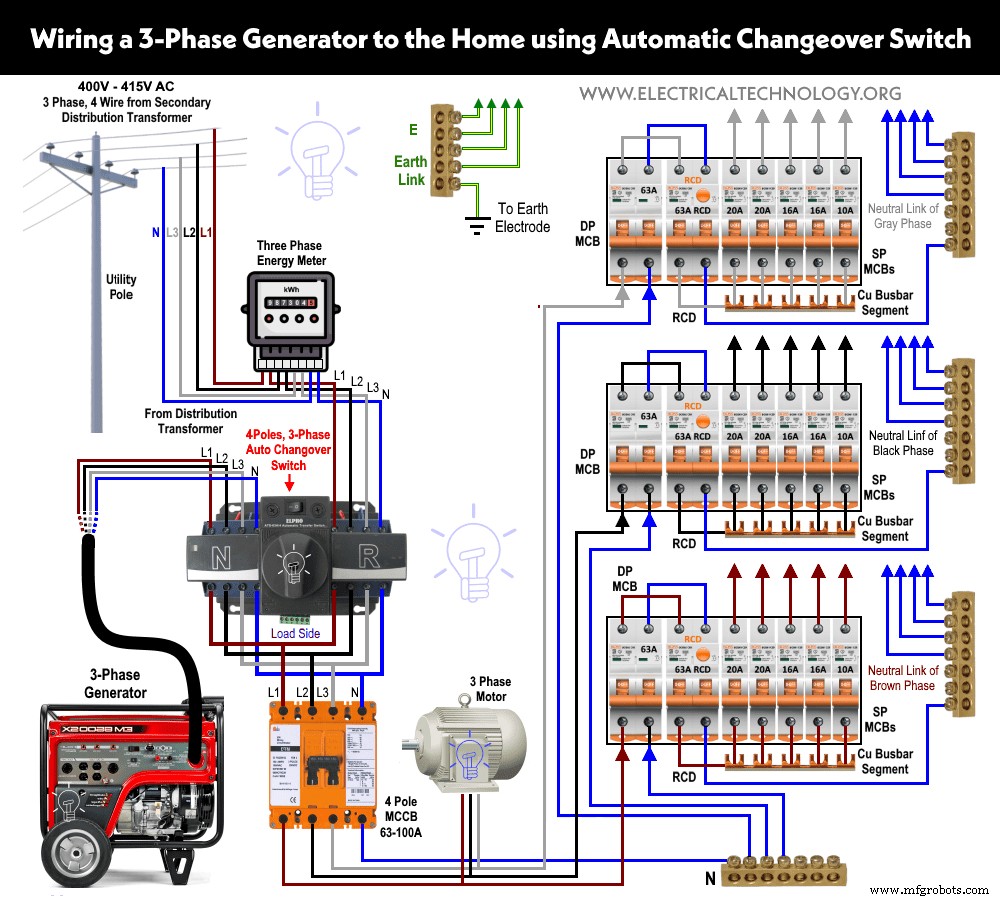

Hoe sluit ik een 3-fasen generator aan op huis met een 4-polige automatische omschakelaar?

Om een draagbare driefasige generator aan te sluiten op het elektriciteitsnet , We moeten een vierpolige (4P) automatische omschakelaar of omschakelaar gebruiken . De verbindingsmethode is hetzelfde als hierboven vermeld voor eenfasige generator en omschakelaar, maar we moeten een driefasige 4-polige handmatige omschakelaar gebruiken. Het is de meest betrouwbare en aanbevolen manier om een ​​generator op het elektriciteitsnet aan te sluiten, omdat wanneer de stroomvoorziening van het elektriciteitsnet wordt hersteld, de automatische omschakelaar automatisch de stroom detecteert en omleidt van de generatorvoeding naar de hoofdvoeding en vice versa.

Opmerking:u kunt Drie polen (3P) automatische omschakelaar gebruiken in plaats daarvan als Vier polen (4P) omschakelaar of omschakelaar .

• Verwante berichten:Hoe bedraad ik een driefasige, 400V-distributiekaart? IEC &VK

Hoe sluit ik een 3-fasen generator aan op huis met een 4-polige handmatige omschakelaar?

Er is geen groot verschil in bedradingsverbindingen voor automatische en handmatige omschakeling en overdrachtsschakelaars met draagbare generatoren . In de volgende bedradingsverbinding hebben we een vierpolige handmatige omschakelaar . gebruikt om een driefasige noodgenerator aan te sluiten naar de verdeelborden. De bedradingsaansluitingen voor een driefasige omschakelaar zijn hetzelfde als de bedrading voor een enkelfasige 2-polige omschakelaar in methode één, terwijl er nog twee sleuven zijn voor extra lijn en nulleider, zoals weergegeven in onderstaande afbeelding.

Opmerking:u kunt Drie Polen (3P) handmatige omschakelaar gebruiken in plaats daarvan als Vier polen (4P) omschakelaar of omschakelaar .

Kleurcode bedrading:

We hebben de IEC- en IEC-kleurcodes voor bedrading gebruikt voor 230V/400V en 120V/240V circuits. U kunt de lokale netnummers of i IEC – International Electrotechnical Commission . gebruiken (VK, EU enz.) of NEC (National Electrical Code [VS en Canada] waar;

NEC:

Eenfasige 120V AC:

• Zwart =Heet of Lijn
•  Wit =Neutraal
• Groen /  Geel of blote geleider =Aarddraad

Eenfasige 240 V wisselstroom:

• Zwart =Heet 1 of Lijn 1
• Rood =Heet 2 of Lijn 2
•  Wit =Neutraal
• Groen /  Geel of blote geleider =Aarddraad

Drie fasen 208 AC:

• Zwart =Hot 1 of Line 1
• Rood =Hot 2 of Line 2
• Blauw =Hot 3 of Line 3
•  Wit of Grijs =Neutraal
• Groen /  Geel of blote geleider =Aarddraad

Drie fasen 240 AC (High Leg Delta):

• Blauw =Hot 1 of Line 1
• Oranje =Hot 2 of Line 2 (HOGE BEENDELTA)
• Zwart =Hot 3 of Line 3
•  Wit of Grijs =Neutraal
• Groen /  Geel of blote geleider =Aarddraad

Driefasen 480V &600V AC

• Bruin =Hot 1 of Line 1
• Oranje =Hot 2 of Line 2
•  Geel  =Hot 3 of Line 3
•  Wit of Grijs =Neutraal
• Groen /  Geel of blote geleider =Aarddraad

IEC:

Eenfasige 230V AC:

• Bruin =Fase of Lijn
• Blauw =Neutraal
• Groen /  Geel =Aarde geleider   =Aarde geleider

Driefasige 400V – 415V AC:

• Bruin =Fase 1 of Lijn 1
• Zwart =Fase 2 of Lijn 2
• Grijs =Fase 3 of Lijn 3
• Blauw =Neutraal
• Groen /  Geel =Aarde geleider
