E3.cable: Uitgebreide Kabelontwerpsoftware voor Geoptimaliseerde Elektrische Kabelbomen

In dit artikel kunt u controleren hoe kabelontwerp en ontwerp in E3.series software werkt. De E3.cable-module stelt documentatie en compleet ontwerp van kabels en kabelbomen met intelligente functionaliteiten toe, zodat uw werk zo geoptimaliseerd en efficiënt mogelijk is. Bekijk het volledige video-artikel en optimaliseer uw processen! Bekijk het volledige video-artikel en optimaliseer uw processen!

De E3.cable

Het is de module gemaakt voor het creëren van gedetailleerde elektrische diagrammen, complexe kabels en kabelbomen, evenals het toestaan van meerdere weergaven van hetzelfde apparaat. Het omvat ook de set functies van de E3.Schematic-module. Met het kunt u blokdiagrammen creëren, verbinden en uw complete systeem documenteren.

Complete Documentatie met E3.cable

Aanbevolen voor de eisen van:

• Machinery en planttoepassingen
• Toeleveringssysteemleveranciers voor de auto-, luchtvaart- en zware voertuigindustrieën.

Enkele van de belangrijkste functies zijn:

• Teken met Meerdere Weergaven
• Blokdiagram
• Hiërarchische Blokken
• Automatische Connectorselectie
• Automatische Foutcontrole

PROBEER NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Compleet Ontwerp van Kabels en Kabelbomen

Het project begint met de invoeging van een nieuw blad. De initiële definities van bladkenmerken zijn hieronder gespecificeerd:

• "Naam" = 41;
• "Hogere Niveau Toewijzing" = A1
• "Locatie" = Tank1

Om een nieuw blad toe te voegen, klik met de rechtermuisknop op een willekeurig blad dat al in het project bestaat en klik op "Nieuw Blad".

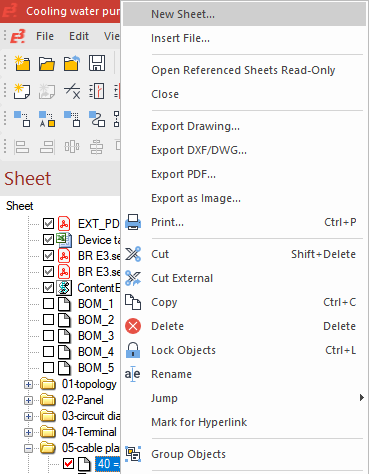

Een nieuw blad toevoegen

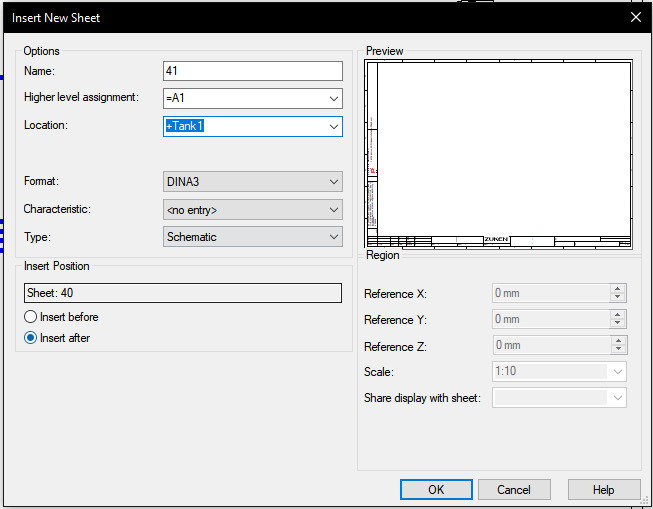

Er opent zich een nieuw venster waarin u de bovenstaande opties kunt configureren.

Mogelijke definities voor een nieuw blad

Dan wordt het "Apparaten" venster van het project opgeroepen. En de bekabeling "–W3=A1+Tank1" zal gebruikt worden voor de nieuwe kabelindeling die getoond wordt.

Dus, door met de rechtermuisknop op de naam te klikken en "Plaats Nieuw Apparaataanzicht", wordt een nieuw apparaataanzicht aan het blad toegevoegd.

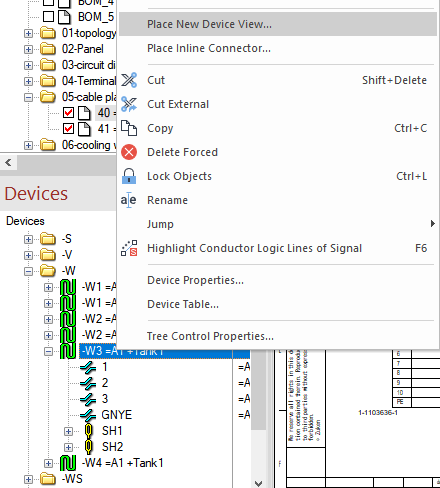

Een nieuw apparaataanzicht toevoegen

Dit proces wordt drie keer uitgevoerd, elk met een ander aanzicht van de complete documentatie.

Op het eerste gezicht wordt de optie "HTS-HE-4-P010SV" en "Plaats als: compleet apparaat" gebruikt. Na het toevoegen van het apparaat aan het blad, wordt het venster voor het definiëren van de tweede weergave automatisch getoond, waarin de optie "HTS-HE-4-S010SV" geselecteerd wordt. Bij deze toevoeging wordt het apparaat gedraaid met de "Y" toets op het toetsenbord.

Ditzelfde proces wordt herhaald voor de "W_ST"/"W_BU" en "TABWIRE3"/"TABWIRE3" weergaven, met de y-as rotatie van de tweede weergave.

Bekijk de Volledige Video

Abonneer op ons Youtube-kanaal hier voor meer technische video's.

Documentatie van Segmenten

Dan worden de verbindingen op het eerste gezicht toegevoegd met de "C" toets op het toetsenbord. Segmentgrootte wordt ingesteld op 2mm.

Segmentgrootte Aanpassing

In de tweede weergave wordt de "Automatisch Horizontaal Verbinden" optie gebruikt voor de automatische verbinding van segmenten.

Automatische horizontale verbindingsoptie

Tot slot worden enkele beschrijvingen op het eerste en tweede gezicht toegevoegd.

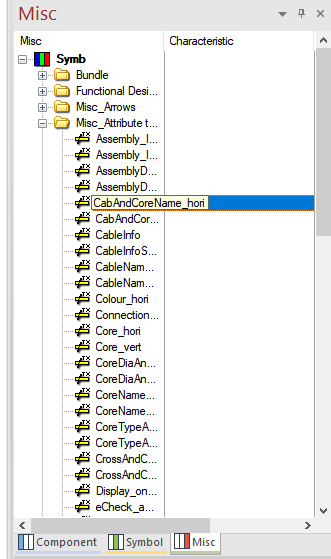

In de "Misc" tabel in de projectdatabase, wordt het item "CabAndCoreName_hori" toegevoegd aan het segment van de eerste weergave representatie.

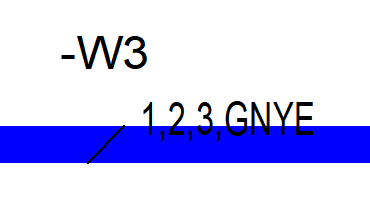

Verbindingsdocumentatie (Links) en Item Toegevoegd aan Segment (Rechts) voor Eerste Weergave

Door dubbel te klikken op de optie "Plaats sjabloonsymbool (\)" werden de specificaties aan de tweede weergave van de set pinnen toegevoegd.

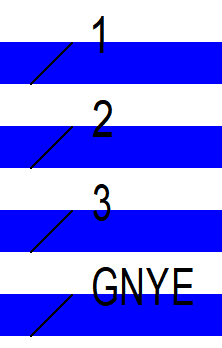

Verbindingsdocumentatie (Links) en Item Toegevoegd aan Segment (Rechts) voor Tweede Weergave

Dus is de kabeldocumentatie voor het project afgerond.

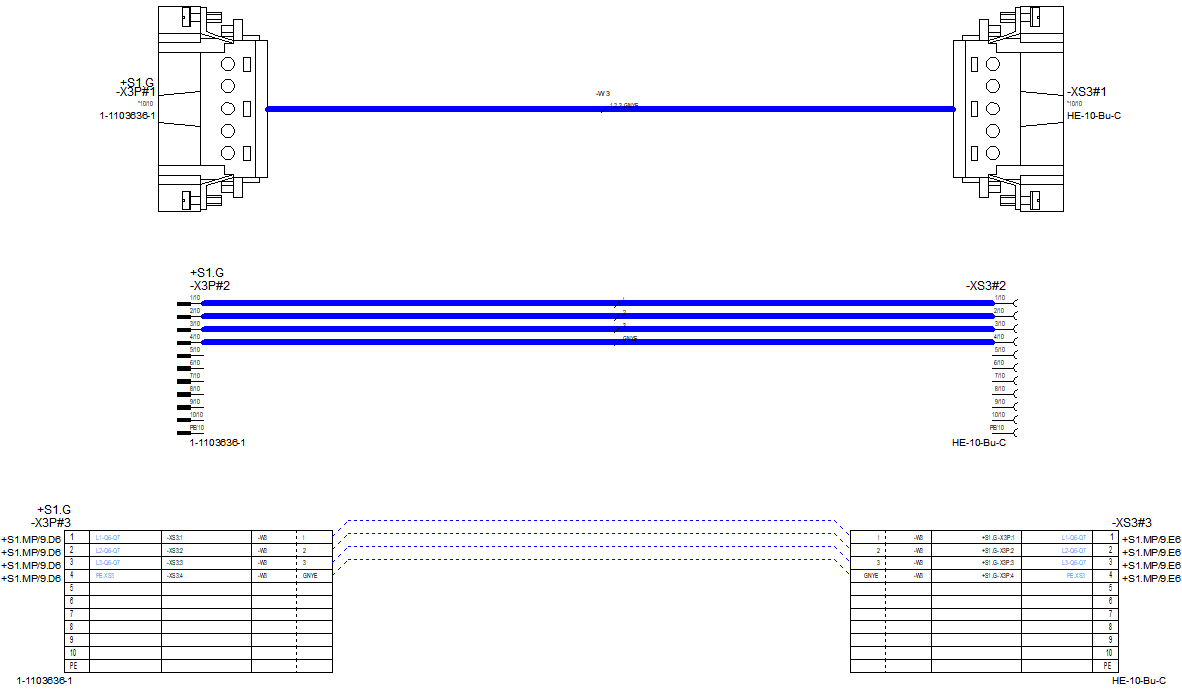

Kabeldocumentatie met drie verschillende weergaven met E3.cable
