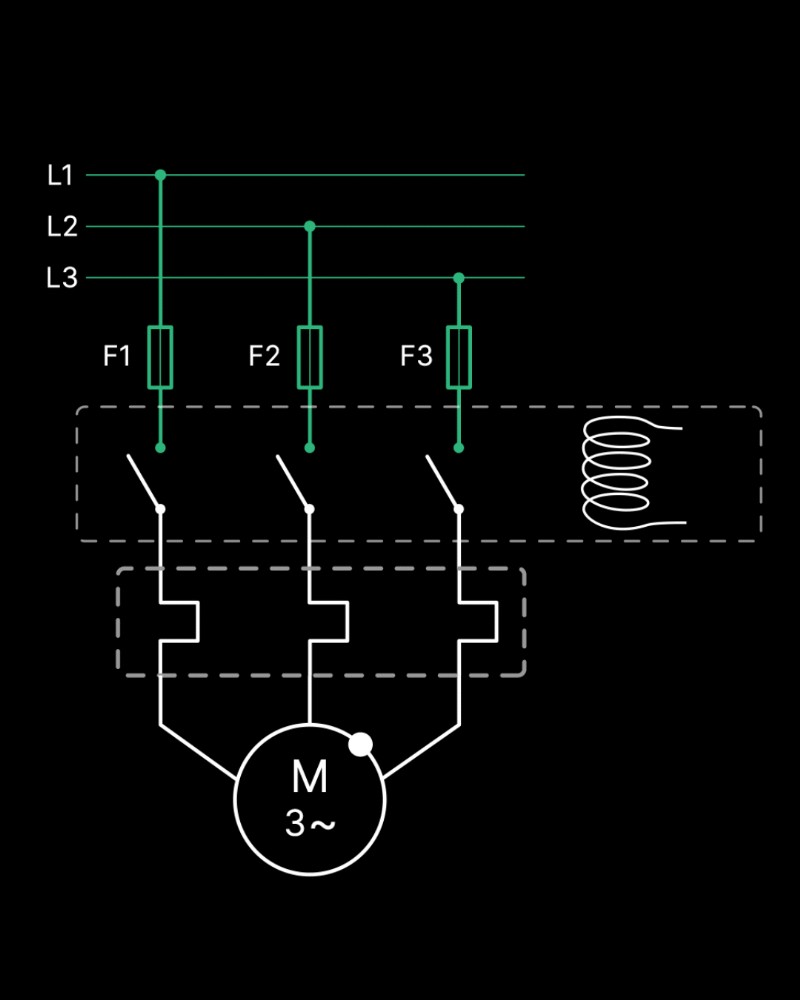

Wat is een contactor en hoe deze veilig apparatuur met hoog vermogen bestuurt

Een contactor is een elektromagnetisch relais dat is ontworpen om circuits met hoge stroomsterkte en hoge spanning, zoals motoren, verwarmingselementen en verlichtingssystemen, te schakelen met behulp van een laagspanningsstuursignaal. Hiermee kunnen operators zware lasten in- en uitschakelen zonder direct contact met de netvoeding.

Wat is precies een contactor?

In tegenstelling tot een eenvoudige tuimel- of tuimelschakelaar die geschikt is voor toepassingen met lage stroomsterkte, is een contactor een speciaal schakelapparaat dat stromen van enkele ampère tot enkele honderden ampères en spanningen tot 480 V of meer kan verwerken. Het bestaat doorgaans uit een spoel, een set normaal open (NO) en normaal gesloten (NC) contacten, en een veer of magneet die de contacten dwingt te openen of te sluiten wanneer de spoel wordt bekrachtigd.

Hoe werkt een contactor?

De kern van een contactor is de spoel , een draad die in een solenoïde is gewikkeld. Wanneer een stuurspanning (gewoonlijk 24 V, 120 V of 240 V) op de spoel wordt toegepast, genereert deze een magnetisch veld dat het contactanker naar de contacten trekt, waardoor het circuit wordt voltooid.

Belangrijkste stappen:

1. Bekrachtig de spoel: Zorg voor een stuurspanning van 24 V.
2. Magnetische activering: Het magnetische veld trekt de contacten samen.
3. Laadstroom vloeit: Het hogestroomcircuit staat nu onder spanning en voedt motoren of andere apparatuur.
4. De spoel spanningsloos maken: Verwijder de stuurspanning.
5. Openstaande contacten: Het magnetische veld stort in en de contacten gaan uit elkaar, waardoor de belasting wordt onderbroken.

Deze indirecte methode houdt het personeel op een veilig laagspanningsniveau en maakt toch de controle over krachtige machines mogelijk.

Belangrijkste punten

• Magneetschakelaar:de beste oplossing voor het schakelen van circuits met hoog vermogen in industriële, commerciële en residentiële omgevingen.
• Laagspanningsspoel (bijvoorbeeld 24 V) zorgt voor veilige bediening.
• Spoelbekrachtiging verandert de spoel in een magneet, waardoor de contacten worden gesloten.
• Als de spoel wordt uitgeschakeld, wordt de magneet vrijgegeven, worden de contacten geopend en wordt de belasting stopgezet.

Samenvattend maakt een contactor een veilige, betrouwbare besturing van zware elektrische apparatuur mogelijk door een laagspanningsstuursignaal om te zetten in een schakelactie met hoge stroomsterkte. Of u nu een fabrieksmotor of het HVAC-systeem van een gebouw gebruikt, een contactor met de juiste specificaties is essentieel voor zowel de veiligheid als de operationele efficiëntie.
