GSK 980 TDc programmeervoorbeeld G02 G03 Bogen verbinden

GSK 980 TDc-programmavoorbeeld, dit cnc-programmavoorbeeld gebruikt G02 G03 circulaire interpolatie G-codes.

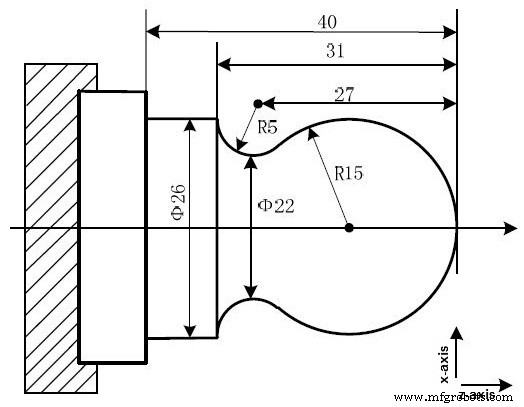

CNC-programma laat zien hoe twee bogen kunnen worden samengevoegd in een GSK 980 TDc cnc-programma.

GSK 980 TDc-programmeervoorbeeld

Program: O0001
N001 G0 X40 Z5; (Rapidly traverse)
N002 M03 S200; (Start spindle)
N003 G01 X0 Z0 F900; (Approach workpiece)
N005 G03 U24 W-24 R15; (Cut R15 arc)
N006 G02 X26 Z-31 R5; (Cut R5 arc)
N007 G01 Z-40; (Cut φ26)
N008 X40 Z5; (Return to starting point)
N009 M30; (End of program)
