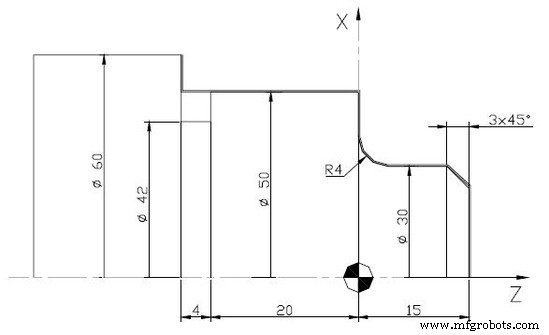

NUM 760 T CNC-programmavoorbeeld Contourdraaien met groefsteken
Compleet programma voorbeeld voor NUM CNC draaimachines, in dit cnc programma wordt eerst de buitencontour gedraaid en daarna wordt er een groef gefreesd met een apart gereedschap.
NUM 760 T programmavoorbeeld
%159 N1 (AXE) N10 G90 G71 G80 G40 G92 S3000 N20 G0 G52 X0 Z0 (FINISHING CONTOUR) N30 T1 D1 M6 (TOOL#1) N40 G95 F0.08 N50 G97 S800 N60 M3 M42 N70 G0 X66 Z-24 N80 G96 S80 N90 G1 G41 X50 Z-24 M8 N100 Z0 M110 X38 N120 G3 X30 Z4 R4 N130 G1 X12 N140 X24 Z15 N150 X0 M9 N160 G97 S800 N170 G0 G40 X0 Z17 N180 G0 G52 X0 Z0 (Groove) N190 T4 D4 M6 (Tool#4) N200 G95 F0.05 N210 G0 X66 Z-24 N220 G96 S25 N230 G1 X42 M8 N240 G97 S800 N250 G0 X64 M9 N260 G0 G52 X Z0 M5 N270 M2
