Haas G00 Rapid Motion positionering – Haas draaibank

Haas G00 Rapid Motion positionering – Haas draaibank

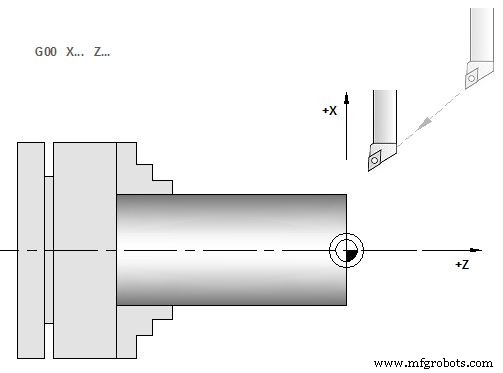

G00 G-code wordt gebruikt om de as van de machine met maximale snelheid te verplaatsen. G00 wordt voornamelijk gebruikt om de machine snel naar een bepaald punt te positioneren vóór elk invoer- (snij)commando (alle bewegingen worden op volle snelheid uitgevoerd).

Programmeren

G00 X... Y... Z... U... W... C... B...

Parameters

G-Code-gegevens

G00 G-code is modaal, dus een blok met G00 zorgt ervoor dat alle volgende blokken versneld worden verplaatst totdat een andere Groep 01-code wordt gespecificeerd.

Volgorde van bewerkingen

Programmeeropmerking:Over het algemeen zal een snelle beweging niet in een rechte lijn plaatsvinden. Elke gespecificeerde as wordt met dezelfde snelheid verplaatst, maar niet alle assen voltooien hun bewegingen noodzakelijkerwijs op hetzelfde moment. De machine wacht totdat alle bewegingen zijn voltooid voordat de volgende opdracht wordt gestart.

Programmeervoorbeelden

G00 Z1.
X2.85

G00 G41 X1.5 Z-2.125

G00 B-19.(Position secondary spindle in position for machining)

G00 C90. (ROTATE C AXIS TO 90 DEGREES)

M154 (Engage C-axis)
G00 G54 X6. C0. Y0. Z1.
G00 X3.25 Z0.25
G00 Z-0.75
G97 P1500 M133

G00 G53 X0 M09

%
O0010 (MACRO G74)
G50 S2000
G97 S1000 M03 T100
G00 T101
#24 = 1.3 (X MINOR DIAMETER)
#26 = 0.14 (Z DEPTH)
#23 = 0.275 (X GROOVE WIDTH)
#20 = 0.125 (TOOL WIDTH)
#22 = -0.95 (Z START POSITION)
#6 = -1. (ACTUAL Z FACE)
#9 = 0.003 (FEED RATE IPR)
G00 X [ #24 + [ #23 * 2 ] - [ 20 * 2 ] ] Z#126
G74 U - [ [#23 - #20 ] * 2 ] W - [ #26 + ABS [ #6 - #22 ] ] K [ #20 * 0.75 ] I [ #20 * 0.9 ]
F#9
G00 X0 Z0 T100
M30
%
