Haas G00 Rapid Motion positionering – Haas Mill

Haas G00 Rapid Motion positionering – Haas frees

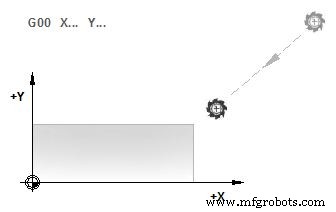

G00 G-code wordt gebruikt om de as van de machine met maximale snelheid te verplaatsen. G00 wordt voornamelijk gebruikt om de machine snel naar een bepaald punt te positioneren vóór elk invoer- (snij)commando (alle bewegingen worden op volle snelheid uitgevoerd).

Programmeren

G00 X... Y... Z... A...

Parameters

Haas G00 Rapid Motion positionering – Haas frees

G-Code-gegevens

G00 G-code is modaal, dus een blok met G00 zorgt ervoor dat alle volgende blokken versneld worden verplaatst totdat een andere Groep 01-code wordt gespecificeerd.

Volgorde van bewerkingen

Programmeeropmerking:Over het algemeen zal een snelle beweging niet in een rechte lijn plaatsvinden. Elke gespecificeerde as wordt met dezelfde snelheid verplaatst, maar niet alle assen voltooien hun bewegingen noodzakelijkerwijs op hetzelfde moment. De machine wacht totdat alle bewegingen zijn voltooid voordat de volgende opdracht wordt gestart.

Opmerkingen

Opdrachten voor incrementele of absolute positie (G90 of G91) veranderen de manier waarop die asbewegingswaarden worden geïnterpreteerd. Instelling 57 (Exacte stop ingeblikt X-Y) kan veranderen hoe lang de machine wacht op een precieze stop voor en na een snelle beweging.

Programmeervoorbeelden

G00 X1.0 Y#1

G00 G90 X1.0 Y1.0 Z.05 S1000 M03

G00 Z0.1 M09
G28 G91 Y0. Z0.

G00 G90 G54 X1. Y0
Z-18.
