Fanuc G86 boorcyclus

G86 kottercyclus wordt gebruikt om een ​​gat te boren.

Syntaxis

G86 X... Y... Z... R... F... K...

Eenmaal gegeven in programma G86 wordt de boorcyclus herhaald bij elke asbeweging totdat G80 wordt gegeven in het programma om deze cyclus te beëindigen.

Gebruik

N150 M6 T2
N160 G90 G00 X60 Y28 Z12 S100 M03
N170 G99 G86 X60 Y28 Z-15 R2 F120
N180 G98 Y12
N190 G91 G80 G28 X0 Y0 Z0 M05
N200 M30

Werken

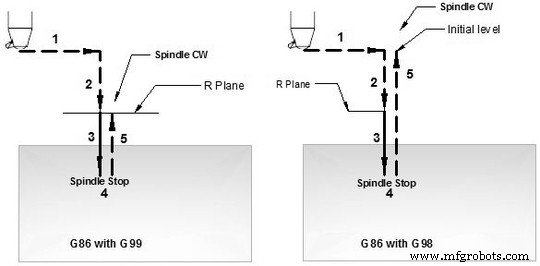

Korte beschrijving van hoe de G86-kottercyclus werkt,

G86 kottercyclus werken

1- IJlgang naar X, Y-positie.
2- IJlgang naar R-vlak.
3- Kotteren met voeding van R-vlak naar Z-diepte.
4- Spilstop bij bodem van het gat.
5-1- Verplaatsing in ijlgang naar R-vlak (G99) of beginniveau (G98)
5-2- Spilstart CW

G98 G99-modi

Hoe de G86-boorcyclus zich gedraagt ​​in de G98- of G99-modus,

G98 kottergereedschap keert terug naar het initiële niveau
G99 kottergereedschap keert terug naar R-vlak.

Voor een werkend voorbeeld zie G81 boorcyclus.

Herhaal het boren

Als de K-parameterwaarde wordt gegeven met de G86-boorcyclus, dan zal het boren het aantal keren worden herhaald dat is opgegeven met K. Zie het voorbeeld van de G81-boorcyclus.


CNC machine

  1. CNC Fanuc G76 draadsnijcyclus
  2. Fanuc G75 groefcyclus CNC-programmavoorbeeld
  3. Conisch draadsnijden met Fanuc G76 draadsnijcyclus
  4. CNC Fanuc G75 groefcyclus
  5. CNC Fanuc G73 patroon herhalende cyclus
  6. Fanuc G-codelijst
  7. CNC Fanuc G92 draadsnijcyclus
  8. Fanuc G75 Groefcyclus Eenregelig formaat
  9. Fanuc G-codelijst
  10. ECS G86 kotteren met spilstopcyclus
  11. ECS G85 boorcyclus
Parameter Beschrijving
X Gatpositie in x-as.
J Positie van gat in y-as.
Z Diepte, tikken van R-vlak naar Z-diepte.
R Positie van het R-vlak.
K Aantal cyclusherhalingen (indien nodig).
F Voedingssnelheid.
