Fanuc G76 fijnkottercyclus

Fanuc G76 Fine Kotter Cyclus boort een gat precies. Wanneer de bodem van het gat is bereikt, stopt de spil en wordt het gereedschap van het bewerkte oppervlak van het werkstuk verwijderd en teruggetrokken.
Fanuc G76 fijnkottercyclus wordt gebruikt voor het vergroten van kotters met kotter- en vlakkopkoppen, Fanuc G76 fijnboorcyclus wordt ook Fanuc G76 fijnboorcyclus genoemd.

Programmeren

G76 X Y Z R Q P F K

Parameters

Bediening

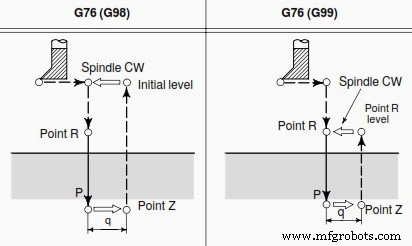

Wanneer de bodem van het gat is bereikt, wordt de spil gestopt op de vaste rotatiepositie en wordt het gereedschap in de richting tegengesteld aan de gereedschapspunt verplaatst en teruggetrokken. Dit zorgt ervoor dat het bewerkte oppervlak niet wordt beschadigd en maakt nauwkeurig en efficiënt kotteren mogelijk.

Zorg ervoor dat u een positieve waarde opgeeft in Q. Als Q wordt opgegeven met een negatieve waarde, wordt het teken genegeerd. Stel de richting van de verschuiving in bit 4 en 5 van parameter 5101 in.

Bit 5 Bit 4 = Shift
 00 X+
 01 X-
 10 Y+
 11 Y-

Voorbeeldprogramma

M3 S500
G90 G99 G76 X300. Y–250. Z–150. R–120. Q5. P1000 F120.
Y–550.
Y–750.
X1000.
Y–550.
G98 Y–750.
G80 G28 G91 X0 Y0 Z0
M5
