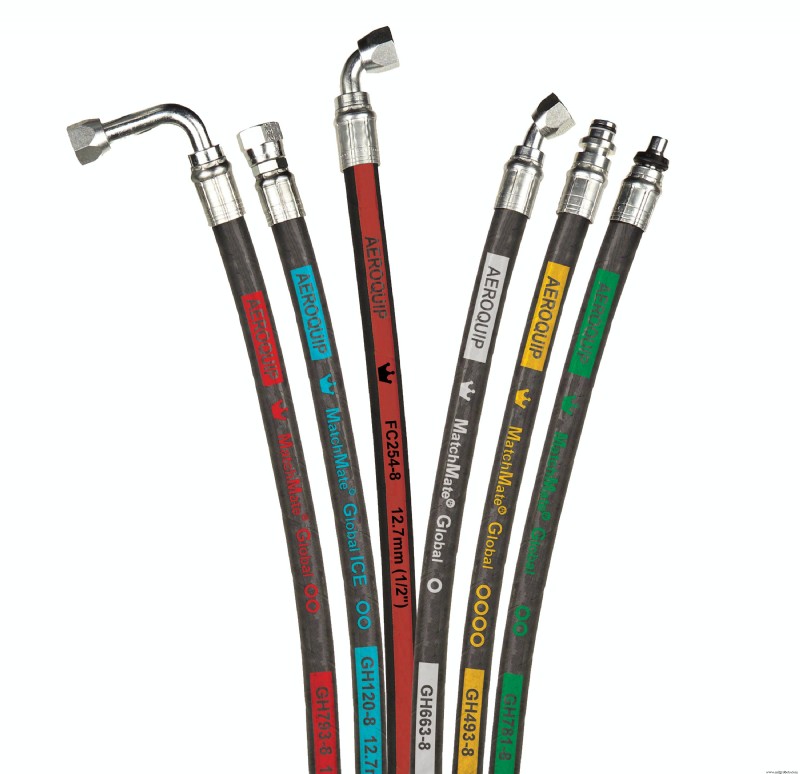

normen voor hydraulische slangen

Als het gaat om uw hydraulische uitrusting, is het belangrijk om ervoor te zorgen dat u de juiste slangen gebruikt. Elke use case is anders en vereist verschillende specificaties voor grootte en diameter, vloeistoftype, temperatuur en andere overwegingen zoals flexibiliteit.

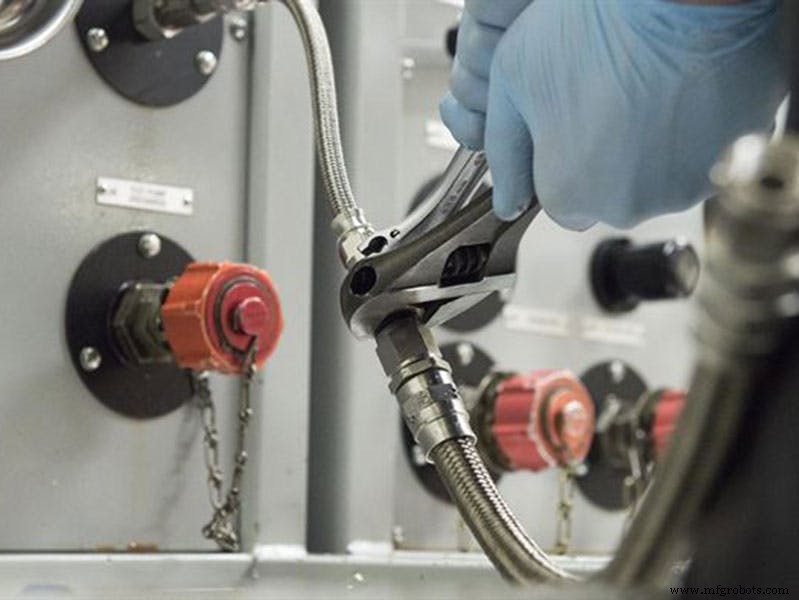

Wanneer u uw apparatuur monteert of repareert, is het van essentieel belang dat u zich houdt aan de normen voor hydraulische slangen om ervoor te zorgen dat uw hydraulische machines veilig blijven werken.

Definiëren van normen voor hydraulische slangen

Afhankelijk van waar u zich bevindt, zijn er verschillende nationale en internationale normen voor hydraulische slangen met verschillende afmetingen, toleranties en parameters.

Zo stellen de Europese Norm/Standaard (EN) en de International Standards Organization (ISO) beide hun normen voor hydraulische slangen, die van elkaar verschillen.

In Noord-Amerika worden de typische normen voor hydraulische slangen vastgesteld door de Society of Automotive Engineers of SAE. Deze organisatie biedt een reeks normen voor hydraulische slangen in de 100R-reeks, gedefinieerd onder SAE-norm J517.

De normen voor hydraulische slangen van de 100R-serie onderscheiden de slangen op basis van hun constructie en ideale gebruiksomstandigheden , inclusief temperatuur, druk en vloeistoftype. Voordat we ingaan op de bijzonderheden van elke slang, nemen we even de tijd om de verschillende onderdelen van een hydraulische slang door te nemen.

Constructie hydraulische slang

Hoewel de specifieke parameters van elke slang anders zijn, definiëren ze over het algemeen drie belangrijke aspecten van de slang:de buis, de versterking of versterking en de buitenste, beschermende afdekking.

Tube

De buis die langs de binnenkant van een hydraulische slang loopt, is verantwoordelijk voor het daadwerkelijk transporteren van hydraulische vloeistof. Om die reden moet het bestand zijn tegen constant contact met hydraulische vloeistof, inclusief zowel biologisch afbreekbare als op petroleum gebaseerde vloeistoffen.

Omdat de slang het onderdeel is dat in contact komt met de vloeistof, moet deze ook bestand zijn tegen andere factoren, waaronder extreme temperaturen, corrosie en spanning.

Versterking

Terwijl de buis het onderdeel is dat hydraulische vloeistof bevat, is de versterking er om de lijn te versterken en deze te beschermen tegen eventuele drukpieken. Hoe hoger de druk in de buis, hoe meer ondersteuning u wilt om voorkomen dat deze barst of lekt .

Hydraulische slangen worden geleverd met een textiel- of stalen versteviging. Textielversterking is een geweven stof die is ontworpen voor gebruik bij lage druk, terwijl met staal versterkte slangen ofwel een gevlochten mantel rond de slang hebben of afzonderlijke draadstrengen die om de buis zijn gewikkeld.

Wire wraps komen altijd in even genummerde lagen, waarbij elke volgende laag in de tegenovergestelde richting van de vorige laag wordt gewikkeld.

Omslag

De beschermende buitenlaag staat bekend als de hoes en dit is de eerste beschermingslaag tegen schade van buitenaf. De hoes is meestal gemaakt van synthetisch rubber of textielvlechtwerk en helpt slijtage en corrosieschade te voorkomen en kan isolatie bieden om te voorkomen dat de buis wordt beschadigd door externe hitte, kou of UV-schade.

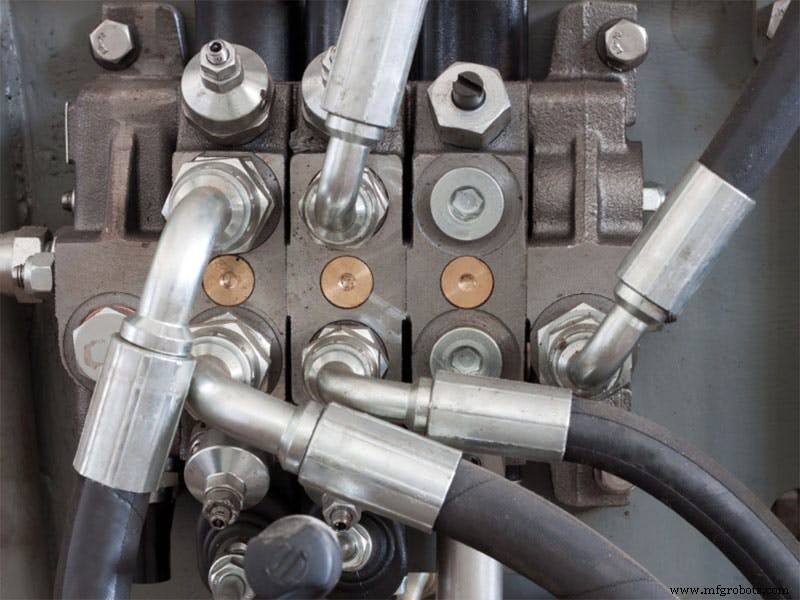

Een hydraulische slang selecteren

Let bij het kiezen van de juiste hydraulische slang eerst op eventuele documentatie bij uw apparatuur. Deze moeten aangeven welke slangen geschikt zijn voor uw apparatuur en uw specifieke gebruik.

Het is echter mogelijk dat de documentatie niet alle informatie bevat die u nodig hebt; het kan zijn dat u de apparatuur aan een nieuw gebruik aanpast of gewoon een verandering in de omstandigheden moet aanpakken. In dat geval helpt deze gids u te bepalen welke slang voor u geschikt is.

Als u een slang kiest, moet u de bijzonderheden van uw situatie kennen, inclusief uw maximale druk, normale en extreme bedrijfstemperaturen en de aard van uw toepassing, bijvoorbeeld als uw slangen in een voertuig of als onderdeel van een permanente installatie.

Onder elk nummer vindt u informatie over de wapening, evenals het diameterbereik, de maximale werkdruk (in psi) en de minimale buigradius.

Tenzij anders vermeld, bevatten alle slangen een buis die compatibel is met zowel op petroleum als op water gebaseerde hydraulische vloeistoffen, een rubberen omhulsel dat is ontworpen om weerstand te bieden aan olie en weersinvloeden, en dat geschikt is om te werken tussen -40 ° en 100 ° C.

SAE-normen voor hydraulische slangen

SAE 100R1

Versterking: Enkelvoudig gevlochten staal.
Diameterbereik: 3/16” tot 2”
Maximaal Bedrijfsdruk: 575 tot 3.250 psi
Min. Buigradius: 3,5” tot 25”
Gebruik: Hydraulische hogedrukslang voor algemeen gebruik.

SAE 100R2

Versterking: Twee gevlochten staal.
Diameterbereik: 3/16” tot 2”
Maximaal Bedrijfsdruk: 1.150 tot 6.000 psi
Min. Buigradius: 3,5” tot 25”
Gebruik: Goed voor gebruik buitenshuis, zoals in de bouw en mijnbouw, maar ook voor mobiele apparatuur.

SAE 100R3

Versterking: Twee vlechten textiel.
Diameterbereik: 3/16” tot 1-1/4”
Maximaal Bedrijfsdruk: 375 tot 1.500 psi
Min. Buigradius: 3” tot 10”
Gebruik: Algemeen gebruik als lagedruk hydraulische slang, inclusief antivries en hydraulische olie.

SAE 100R4

Versterking: Enkel of meer gevlochten textiel met spiraaldraad.
Diameterbereik: 3/4 "tot 4"
Maximaal Bedrijfsdruk: 35 tot 300 psi
Min. Buigradius: 5” tot 24”
Gebruik: Meestal gebruikt als zuig- en retourslangen voor hydraulische systemen.

SAE 100R5

Versterking: Twee vlechten textiel met stalen vlecht ertussen. Vlechten hebben schimmelbestendige verbindingen om slijtage te weerstaan.
Diameterbereik: 3/16” tot 3-1/16”
Maximaal Bedrijfsdruk: 35 tot 300 psi
Min. Buigradius: 3” tot 33”
Gebruik: Bedoeld voor middelhogedruktoepassingen, gebruikt in veel automobielsituaties, inclusief luchtremmen en stuurbekrachtigingssystemen.

SAE 100R6

Versterking: Enkele vlecht of spiraal textiel.
Diameterbereik: 3/16” tot 3/4”
Maximaal Bedrijfsdruk: 300 tot 500 psi
Min. Buigradius: 2” tot 6”
Gebruik: Algemeen gebruik als lagedruk hydraulische slang.

SAE 100R7

Buis: Thermoplastisch.
Temperatuur: -40° tot 93°C
Omslag: Thermoplastisch.
Versterking: Synthetische stof.
Diameterbereik: 1/8” tot 1”
Maximaal Bedrijfsdruk: 1.000 tot 3.000 psi
Min. Buigradius: 1” tot 12”
Gebruik: Niet-geleidende omgevingen met gemiddelde druk waar stalen wapening niet is toegestaan.

SAE 100R8

Buis: Thermoplastisch.
Temperatuur: -40° tot 93°C
Omslag: Thermoplastisch.
Versterking: Synthetische stof.
Diameterbereik: 1/8” tot 1”
Maximaal Bedrijfsdruk: 2.000 tot 6.000 psi
Min. Buigradius: 1” tot 12”
Gebruik: Hogedruk, niet-geleidende instellingen waar stalen wapening niet is toegestaan.

SAE 100R12

Temperatuur: -40° tot 121°C
Versterking: Vier staaldraad spiralen.
Diameterbereik: 3/8” tot 2”
Maximaal Bedrijfsdruk: 2.500 tot 4.000 psi
Min. Buigradius: 5” tot 25”
Gebruik: Hogedruktoepassingen in zware service-instellingen.

SAE 100R13

Temperatuur: -40° tot 121°C
Versterking: Meerdere staaldraad spiralen.
Diameterbereik: 3/4 "tot 2"
Maximaal Bedrijfsdruk: 5.000 psi
Min. Buigradius: 9,5” tot 25”
Gebruik: Hogedruktoepassingen, waar de kans op drukpieken groot is, zoals vorkheftrucks of bouwmachines.

SAE 100R14

Buis: PTFE (Type B-slang heeft geleidende binnenlaag)
Temperatuur: -54° tot 204°C
Versterking: Enkelvoudig gevlochten staal.
Diameterbereik: 3/16” tot 1-1/4”
Maximaal Bedrijfsdruk: 600 tot 1500 psi
Min. Buigradius: 1-1/2” tot 16”
Gebruik: Hogedruktoepassingen voor het verwerken van oververhitte vloeistoffen.

SAE 100R15

Temperatuur: -40° tot 121°C
Versterking: Meerdere staaldraad spiralen.
Diameterbereik: 3/8” tot 1-1/2”
Maximaal Bedrijfsdruk: 6.000 psi
Min. Buigradius: 6” tot 21”
Gebruik: Alleen voor vloeistoffen op petroleumbasis. Hogedruktoepassingen met constante werkdruk, inclusief houtkap, landbouw en olieveldapparatuur.

SAE 100R16

Versterking: Een of twee gevlochten staal.
Diameterbereik: 1/4" tot 1-1/4"
Maximaal Bedrijfsdruk: 1800 tot 5800 psi
Min. Buigradius: 2” tot 8”
Gebruik: Hogedruktoepassingen, waarbij de slang bijzonder flexibel moet zijn.

SAE 100R17

Versterking: Een of twee gevlochten staal.
Diameterbereik: 3/16” tot 1”
Maximaal Bedrijfsdruk: 3.000 psi
Min. Buigradius: 2” tot 6”
Gebruik: Hogedruktoepassingen, geschikt voor algemene industriële doeleinden.

SAE 100R18

Buis: Thermoplastisch.
Temperatuur: -40° tot 93°C
Omslag: Thermoplastisch.
Versterking: Synthetische stof
Diameterbereik: 1/8” tot 1”
Maximaal Bedrijfsdruk: 3.000 psi
Min. Buigradius: 1” tot 10”
Gebruik: Hogedruktoepassingen waar niet-geleidende buizen vereist zijn.

SAE 100R19

Versterking: Een of twee gevlochten staal.
Diameterbereik: 3/16” tot 1”
Maximaal Bedrijfsdruk: 4.000 psi
Min. Buigradius: 2” tot 6”
Gebruik: Hogedruktoepassingen, geschikt voor algemene industriële doeleinden.

Een laatste woord

Hoewel deze SAE-normen voor hydraulische slangen algemeen aanvaard en gebruikt worden door de industrie, certificeert SAE niet dat een product hieraan voldoet. Zorg ervoor dat u uw hydraulische slangen bij een gerenommeerde leverancier koopt om er zeker van te zijn dat u koopwaar van hoge kwaliteit krijgt die voldoet aan de normen voor hydraulische slangen.

U zult ook merken dat veel fabrikanten producten aanbieden die de SAE-normen voor hydraulische slangen overtreffen, waardoor u meer flexibiliteit heeft bij het gebruik ervan in uw specifieke toepassingen. Sommige slangen hebben een hogere temperatuur- of drukclassificatie, of ze hebben een kleinere buigradius.
