Vingerafdruksensor:de ultieme gids voor beginners

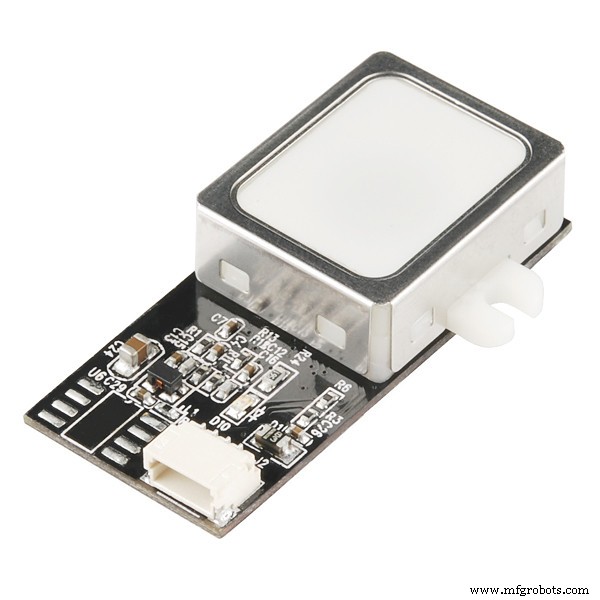

Vingerafdruksensor

Een vingerafdruksensorcircuit is een perfect projectidee voor een ingenieur of ontwerper om een ​​beveiligingstoepassing te maken.

Omdat vingerafdrukken voor elk individu uniek zijn, voegt de sensor een extra beveiligingslaag toe aan elk beveiligingssysteem dat u wilt bouwen.

Ongetwijfeld klinkt de vingerafdruksensor van het gebouw complex, vooral als je een newbie-ingenieur bent. Maar het is geen raketwetenschap.

In dit artikel wordt uitgelegd hoe vingerafdruksensoren werken, hun toepassingen en hoe u ze op uw apparaten kunt installeren.

Wat is een vingerafdruksensor?

Mensen neigen naar biometrie als er veel vraag naar beveiliging is. Bovendien biedt het geavanceerde beveiligingsniveaus in combinatie met andere vormen van beveiliging, zoals wachtwoorden.

De vingersensor is dus een biometrisch systeem dat een menselijke vingerafdruk kan vastleggen en herkennen. Zoals we eerder vermeldden, heeft elke persoon een unieke vingerafdruk die identificatie vergemakkelijkt. Vingers hebben ribbels die tot vijf verschillende soorten afdrukken kunnen maken, waaronder krans, linkerlus, rechterlus, boog en tented.

Vingerafdruk

Vingerafdruksensoren werken voornamelijk voor apparaten die betere prestaties en nauwkeurigheid vereisen dan gewone wachtwoorden.

U hoeft zich dus geen zorgen te maken over problemen met vergelijkbare vingerafdrukken. Vingerafdruksensoren worden geleverd met ingebouwde vingerafdrukdetectiemodules die vingerafdrukken onderscheiden. En het bereikt het door de uiteinden van een vingerkam te ontdekken.

Bovendien bieden vingerafdruksensoren een toegankelijkere en veiligere manier om apparaten te vergrendelen en ontgrendelen. Vingerafdrukken kunnen ook dienen als digitale wachtwoorden die u niet kunt vergeten.

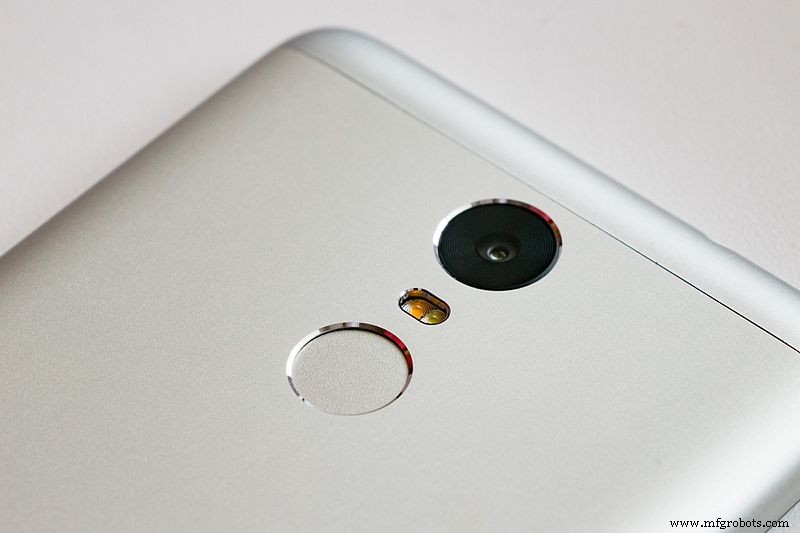

Apparaatveiligheid

Hoe werkt een vingerafdruksensor?

Registratie en matching zijn de twee belangrijkste factoren die het werkingsprincipe van een vingerafdruksensor vormen. Voordat u een vingerafdruksensor kunt gebruiken, moet u uw afdruk registreren in de database van het apparaat.

Stel dat u een nieuwe mobiele telefoon met een vingerafdruksensor hebt gekocht en dat u uw biometrische beveiliging wilt activeren. Nu zal het apparaat u vragen om uw vinger meerdere keren op de sensor te plaatsen om uw vingerafdruk succesvol op het apparaat te registreren.

Maar dat is alleen wat er aan de oppervlakte gebeurt. Tijdens het registreren genereert de sensor een vingerafdrukpatroon op basis van uw vinger en slaat deze op in codevorm om te matchen.

Nadat u zich met succes hebt ingeschreven, scant de sensor en verandert uw gescande vingerafdruk in een code. Vervolgens vergelijkt het de code met de code die is opgeslagen in zijn database. Daarna wordt het apparaat of systeem automatisch ontgrendeld. Als het niet past, wordt de toegang geweigerd.

Drie scanmethoden van een vingerafdruksensor

Bovendien kan een vingerafdruksensor drie scanmethoden gebruiken om vingerafdrukken te registreren en te matchen. Ze omvatten dus:optisch, capacitief en ultrasoon scannen.

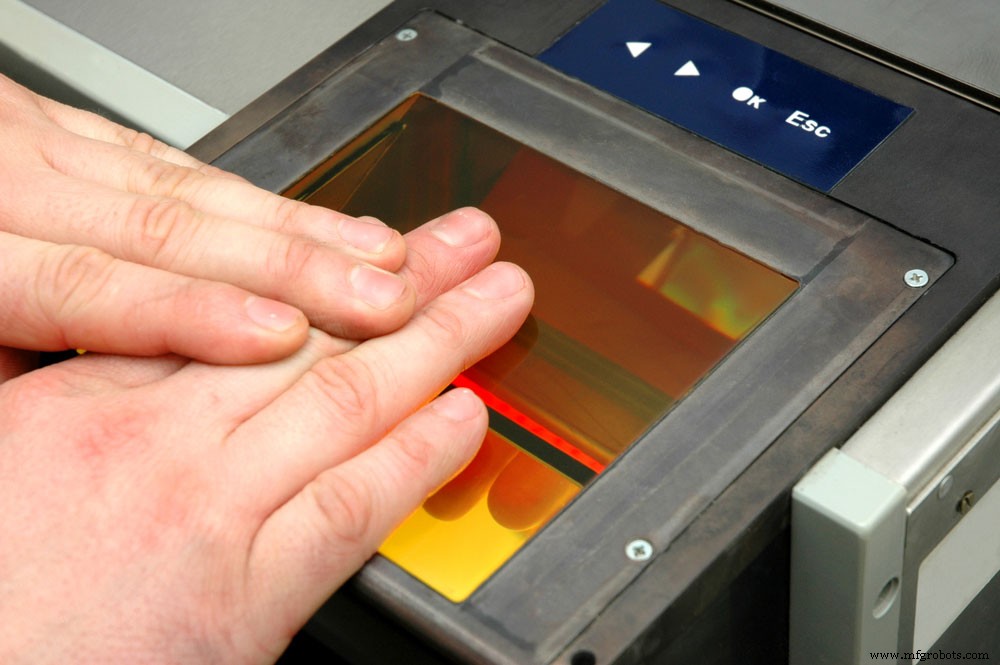

Optische scanners

Optische scanners schijnen een fel licht over uw vinger om digitale foto's met hoge resolutie van uw vingerafdruk te maken. Bovendien is het vergelijkbaar met het plaatsen van uw hand op een kopieerapparaat.

Maar in plaats van een donkere fotokopie te maken, stuurt het uw vastgelegde afdruk naar een apparaat voor opslag.

Optische scanners

Ook gebruiken optische scanners lichtgevoelige microchips om visuele beelden te creëren. Deze lichtgevoelige microchips kunnen CCD- of CMOS-sensoren zijn.

Daarna doet het apparaat dat op de optische sensor is aangesloten drie dingen:

• Analyseert de afbeelding
• Selecteert alleen de vingerafdruk
• Verandert de vingerafdruk in een code met geavanceerde software voor het matchen van patronen

Capacitieve sensoren

Zodra u uw vinger op een oppervlak plaatst, maken uw vingerafdrukruggen contact met het oppervlak, terwijl de holtes tussen de banken het oppervlak niet precies raken. Capacitieve sensoren daarentegen gebruiken een elektrische stroom om uw vinger te meten.

Daarom zijn er verschillende afstanden tussen de delen van uw vinger en het oppervlak dat u aanraakt. Nogmaals, deze afstand is wat een capacitieve sensor meet om een ​​afbeelding van uw vingerafdruk te genereren. Capacitieve scanners zijn ook vergelijkbaar met touchscreens van telefoons en werken niet goed met vochtige vingers.

Hoewel capacitieve sensoren veiliger en sneller zijn dan optische sensoren, kun je ze beschadigen door statische elektriciteit. En dat is als je ze continu met natte vingers gebruikt.

Capacitieve sensoren

Ultrasone vingerafdrukscanners

Als alternatief gebruikt de ultrasone vingerafdruksensor echografie om uw vingerafdrukken te analyseren in plaats van elektriciteit of licht. Daarom kunt u ultrasone scanners vinden op nieuwe smartphones. Bovendien scannen ultrasone sensoren vingerafdrukken in 3D, waardoor ze veiliger zijn dan optische scanners. Ultrasone scanners zijn echter meestal langzamer dan capacitieve sensoren.

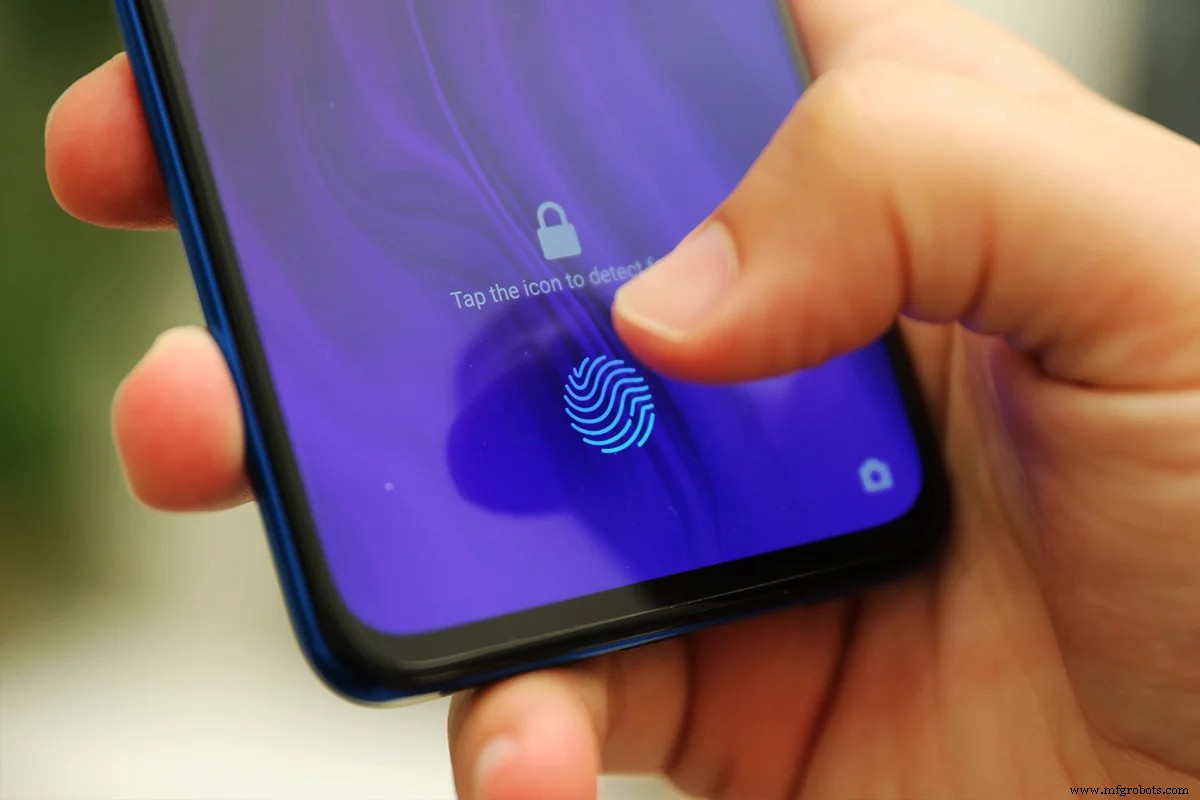

Ultrasone vingerafdruksensor

Hoe installeer je een vingerafdruksensor?

U kunt een door USB gevoede vingerafdruksensor op uw apparaat installeren of deze met een Arduino installeren. LLaten we beide eens nader bekijken.

USB-vingerafdruksensor

Sluit eerst uw vingerafdrukscanner aan op uw apparaat via een USB-poort. Als het werkt, herkent uw computer het apparaat. Installeer vervolgens de software voor uw reader. U kunt de installatieschijf met de lezer gebruiken of de bijbehorende software online downloaden.

Na het installeren van de software kun je gebruik maken van je vingerafdruksensoren. Probeer vervolgens met uw vinger op de sensor te drukken en uw vingerafdruk te registreren. Als het werkt, is uw verbinding succesvol. Voor sommige modellen is het echter mogelijk dat u aanvullende instellingen moet configureren.

Daarna kunt u uw vingerafdruk gaan gebruiken om uw apparaat te ontgrendelen.

Vingerafdruksensor met Arduino

Je hebt maar een paar componenten nodig om de vingerafdruksensoren aan te sluiten op Arduino. Deze componenten omvatten:

• Een vingerafdruksensormodule
• Broodplank
• Powerbank
• Draden aansluiten
• TFT-scherm
• Arduino-bord

Stap 1 :De pinnen van de vingerafdruksensoren bevatten een DNC-, VCC-, TX-, RX- en GND-pin. Gebruik daarom een ​​witte draad om de DNC-pin aan te sluiten, rood voor VCC, blauw voor TX, groen voor RX en zwart voor GND.

Stap 2 :Om de vingerafdruksensoren op de Arduino aan te sluiten, sluit u de zwarte draad aan op de GND-pin, rood op de 5V-pin, groen op pin 2 en wit op pin 3.

Stap 3 :U kunt het display ook op de Arduino aansluiten door in de volgende volgorde te klikken:

1. Koppel de VCC van het TFT-scherm aan de 5v-pin van de Arduino
2. GND naar GND
3. CS-pin naar digitale pin 10
4. RST-pin naar digitale pin 9
5. A0-pin naar digitale pin 8
6. SDA-pin naar digitale pin 11
7. SCK-pin naar digitale pin 13
8. En de LED-pin naar 3,3v-pin

Upload na de volgende verbindingen de onderstaande code met behulp van de Adafruit-vingerafdrukbibliotheek voor de sensor. En de Adafruit GFX- en Sumotoy-bibliotheken voor het display.

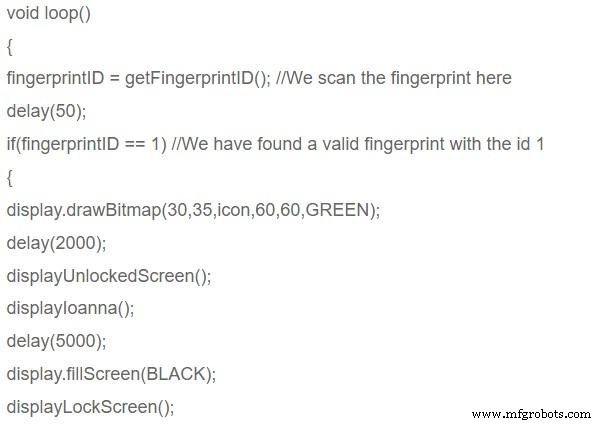

Arduino-code

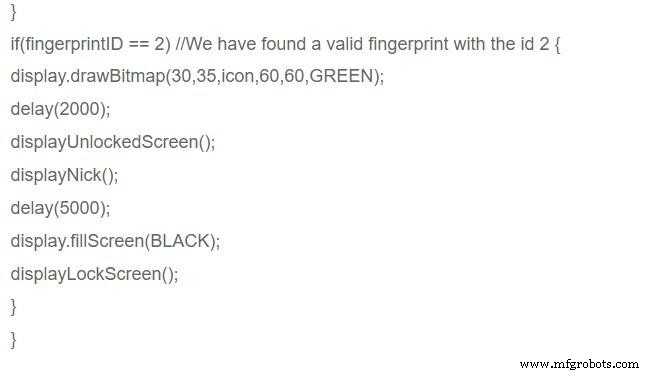

Arduino-code

Werkt niet

Als uw vingerafdruksensor niet werkt na een succesvolle verbinding, kunt u problemen oplossen of deze vervangen. Bovendien kun je de handleiding raadplegen voor opties voor het oplossen van problemen.

Als je een Arduino-verbinding gebruikt, zorg er dan voor dat je alle pinnen goed aansluit of controleer of je defecte apparatuur hebt.

Applicaties

Vingerafdruksensoren werken voornamelijk voor beveiligingstoepassingen. Daarom kun je ze gebruiken om de computers van je telefoon te beveiligen, toegang te krijgen tot gebouwen en zelfs gegevens vast te leggen.

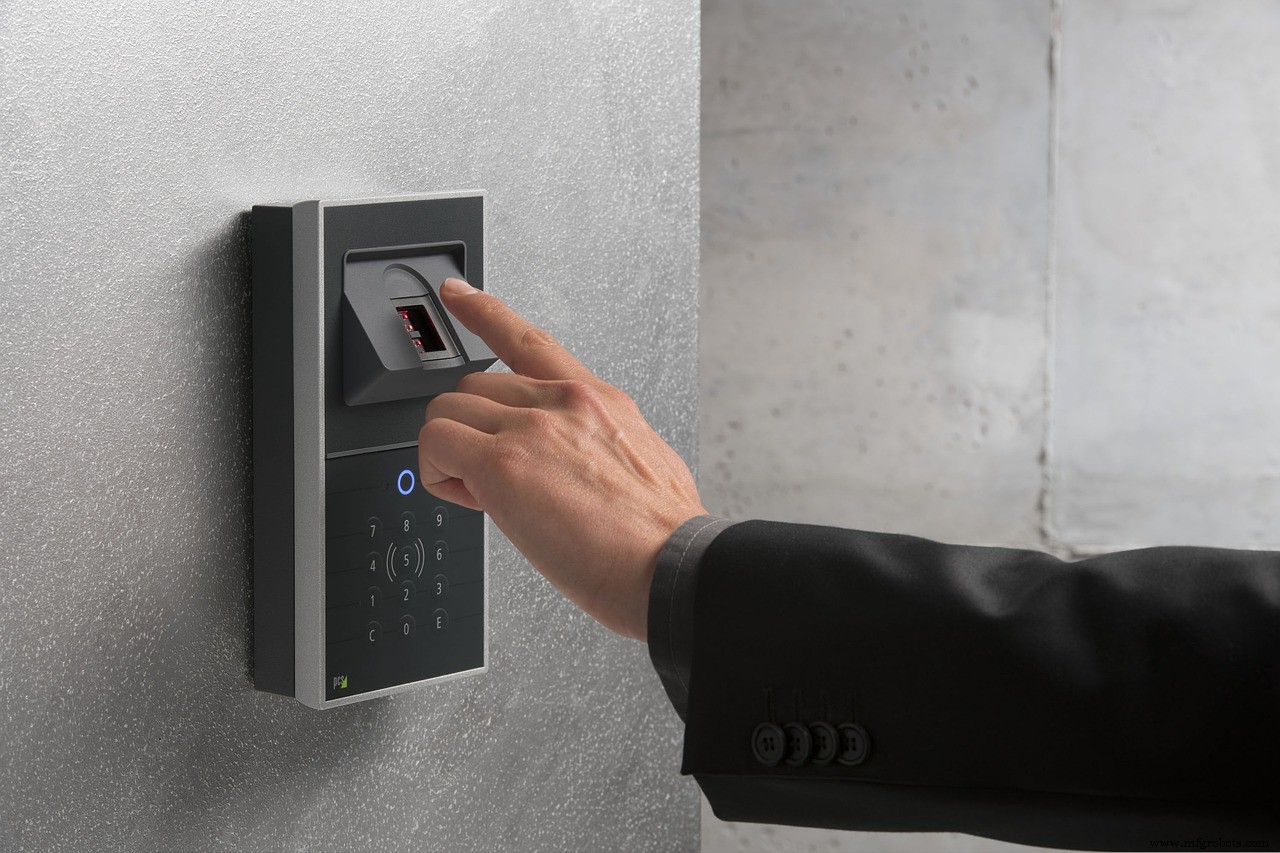

Vingerafdruktoegang

Afsluitwoorden

Vingerafdruk scannen

Het scannen van vingerafdrukken is populairder dan enige andere vorm van biometrische beveiliging. Een van de voordelen van het gebruik van vingerafdrukscanners is het beschermen van uw apparaat, informatie of eigendommen tegen criminelen of indringers. Bovendien is het gemakkelijk te gebruiken en veilig op te slaan.

Als u dus een betere manier nodig heeft om uw privégegevens te beveiligen, moet u een vingerafdruksensor gebruiken. U zult geen problemen hebben zoals het opnieuw vergeten van uw wachtwoord of uw sleutels.

Als je nog vragen hebt over vingerafdruksensoren die hier niet worden behandeld, wil hij ons dan niet bereiken.
