Hoe lees ik de gegevensclassificatie van het MCB-typeplaatje die erop is afgedrukt?

Hoe lees ik de MCB-naamplaatclassificatie?

MCB (Miniatuurstroomonderbreker) is een veel voorkomend beveiligingsapparaat (zoals een zekering) dat wordt gebruikt in huishoudelijke en industriële bedrading en toepassingen en de meesten van ons hebben geprobeerd MCB te kopen. Het is een zeer belangrijk apparaat dat met zorg moet worden aangeschaft.

Maar als we winkels bezoeken of advies inwinnen bij onze "deskundige" elektricien, adviseren ze meestal zonder enige technische overweging voor een bepaald merk. Voor ons, vooral die geen elektrische achtergrond hebben, is het erg moeilijk om de technische punten van MCB te begrijpen.

We zien alleen de MCB-beoordeling en koop het. Het is echt een verkeerde gewoonte. Uw elektricien of winkelier kan u het juiste product voorstellen, maar u moet er ook van op de hoogte zijn tijdens de aankoop.

• U kunt ook lezen:Nominale kenmerken van elektrische schakelaars

Beslissen over MCB is heel eenvoudig. De meeste gegevens worden over het algemeen afgedrukt op een MCB . Slechts enkele lokale bedrijven verbergen informatie en u kunt ze gemakkelijk negeren. We vertellen u graag over gedrukte informatie van MCB .

1. Modelnummer .:Alle bekende fabrikanten hebben een bepaalde code van elk apparaattype. Het is heel gemakkelijk om met de verkoper of fabrikant te communiceren, als u het modelnummer vermeldt, in het geval van een serviceklacht.
2. MCB huidige en curve-waardering :Zoals in het voorbeeld wordt getoond, wordt het C20 genoemd (en in de onderstaande afbeelding is het B25). De eerste letter toont de karakteristiekencurve. Er zijn drie karakteristiekencurves (in algemeen gebruik) beschikbaar- B C &D. B-curve geeft aan dat de kortsluitingsclassificatie van het apparaat binnen het bereik van 3-5 keer de standaard nominale stroom ligt (wat betekent dat de TIJD voor het starten van de trip, d.w.z. de mindere classificatie van de tijd snel zal werken, zoals voor het beschermen van gevoelige elektronische apparaten en apparatuur). C-curve geeft aan dat het 5-10 keer is en D-curve geeft aan het moet 10-20 keer zijn. Wees zeer voorzichtig bij het selecteren hiervan. Op een ohmse belasting (bijvoorbeeld verwarming, normale verlichtingsbelasting) zal het een B-curve zijn, voor inductieve belasting (zoals pomp, motoren enz.) zal het een C-curve zijn en voor zeer inductieve of capacitieve belasting zal het een D-curve zijn. Het cijfergedeelte geeft de MCB-waarde in Ampère aan. In het gegeven voorbeeld is dat 20A. MCB-beoordeling is erg belangrijk en wees er heel precies in.
3. Bedrijfsspanning :Het is in Volt en is de bedrijfsspanning waarvoor de huidige classificatie wordt gezegd. In driefasig is dit meestal 400V of 415 V. Voor enkelfasig is dit 230V of 240V. Kies alleen volgens uw aanvraag.
4. MCB-brekende capaciteit :Uitschakelvermogen kan worden gedefinieerd als het maximale niveau van foutstroom dat veilig kan worden gewist. Het is geschreven als in cijfers, zoals in het voorbeeld is het 10000. Het betekent dat het 10000A =10kA is. Kies het uitschakelvermogen volgens uw mogelijke storingsniveau. Aangezien het de parameter is die de kosten kan verhogen of verlagen, moet dit op de juiste manier worden beslist. Het uitschakelvermogen moet hoger zijn dan het mogelijke foutniveau. Voor huishoudelijke toepassingen waar het foutniveau niet gemakkelijk kan worden berekend, is het raadzaam om te kiezen voor een standaard uitschakelcapaciteit van 10 kA die gemakkelijk beschikbaar is. Houd er rekening mee dat deze classificatie wordt vermeld volgens tests die zijn uitgevoerd op basis van IS 60898. Als deze voor IEC60947-2 is, moet deze afzonderlijk worden vermeld.
5. Energieklasse :MCB werkt normaal gesproken aan de stroombeperkende functie. Het betekent dat het niet toestaat dat een fout eerder zijn piek en trip krijgt. Maar aangezien er enige tijd nodig is om uit te schakelen, zal foutstroom enige energie creëren die in het systeem zal bestaan. Deze energie wordt doorgelaten energie genoemd. Voor een efficiënte werking van de MCB moet deze worden beperkt. Op basis van de hoeveelheid energie wordt het ingedeeld in klasse 1, klasse 2 en klasse 3. Hier is klasse 3 het beste wat maximaal 1,5L joule/seconde toelaat. Dit wordt getest volgens IS 60898.
6. Statusindicator :Het toont de AAN-UIT-indicatie tijdens bedrijf. Koop nooit een MCB die geen duidelijke statusindicator heeft, omdat er ernstige schade kan optreden bij AAN-UIT-verwarring van het apparaat.
7. Bewerkingssymbool :Dit wordt altijd gedrukt door een goede fabrikant. Dit toont het werkingsmechanisme van MCB.
8. Aanvullende relevante informatie :Informatie zoals impulsspanning, ISI-markering enz. wordt meestal op de zijkant van MCB afgedrukt. Er zijn echter veel parameters waarop de kwaliteit van MCB moet worden beoordeeld, maar het doel van deze blog is om u bewust te maken van gedrukte informatie over MCB.

9. Catalogus nr. :De meeste MCB-fabrikanten vermelden het catalogusnummer van de MCB-producten. Deze code biedt de algemene informatie op de website van de fabrikant, zoals MCB-specificatie en gegevensblad enz.

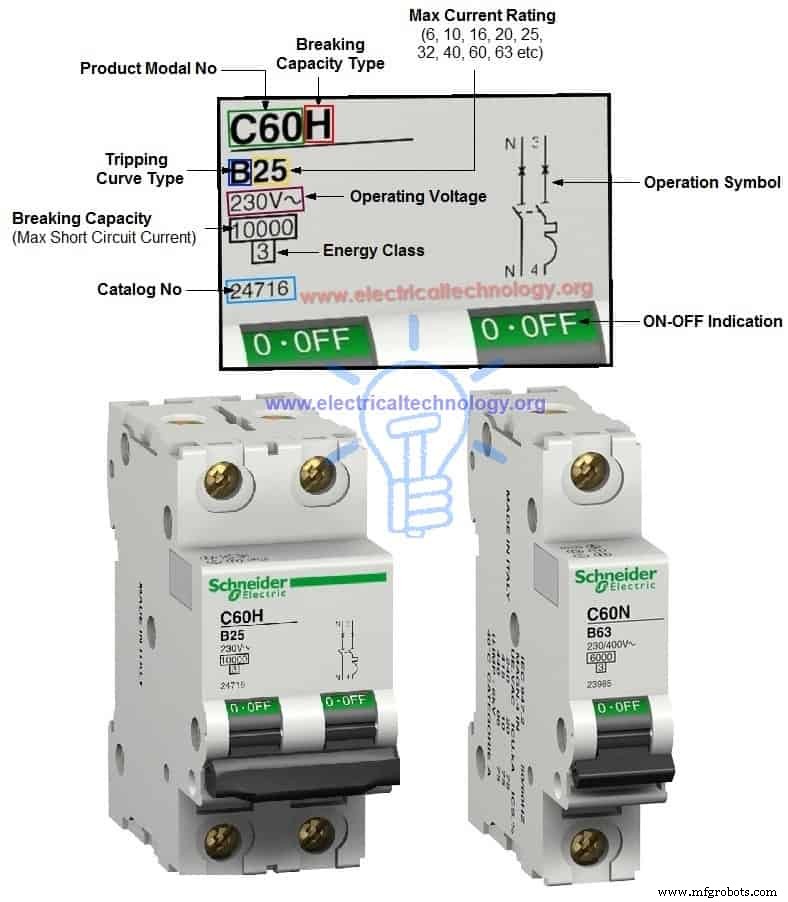

Hieronder vindt u de typische MCB-typeplaatjesclassificatiegegevens die de belangrijkste informatie erop weergeven.

Dit zijn over het algemeen:

• Productmodaal nr.
• Maximale huidige beoordeling
  (6, 10, 16, 20, 25, 32, 40, 60, 63 enz.)
• Bewerkingssymbool
• Breaking Capaciteitstype
• Breekcapaciteit (max. kortsluitstroom)
• Bedrijfsspanning (230V, 400V, 440V)
• Tripping-curvetype
• Energieklasse
• AAN-UIT-indicatie
• Catalogus nr.

PS :Afdrukken van MCB-gegevens kan worden geplaatst volgens het gemak van de fabrikant. Modelnummer van elke fabrikant heeft een andere stijl. Geen standaarddefinitieformaat gebruikt, maar vertaald in eenvoudige woorden voor gemakkelijk begrip. voor de juiste en meer informatie met betrekking tot MCB-classificatienaamplaatje , gebruik dan het verstrekte gegevensblad van de fabrikant van die MCB('s).
