Gevaren van verticaal gemonteerde centrifugaalpompen

Het monteren van centrifugaalpompen in een verticale configuratie heeft zeker zijn voordelen. Het kan een veel kleinere voetafdruk bieden en is logisch voor inline-pomptoepassingen. Maar voordat u een centrifugaalpomp verticaal laat lopen, is het belangrijk om de omgeving te bekijken die de afdichting zal zien.

Vloeistoffen met grote hoeveelheden opgeloste gassen of meegesleurd lucht kunnen ernstige problemen veroorzaken voor verticaal gemonteerde centrifugaalpompen. Luchtbellen in de vloeistof hebben de neiging om op te stijgen en kunnen zich ophopen in het pakkingbusgebied van de pomp, afhankelijk van het pompontwerp en de procesomstandigheden, waardoor een potentieel voor. Dit voorkomt dat vloeistof de mechanische afdichting goed smeert en droogt.

Mechanische afdichtingen hebben een kleine hoeveelheid vloeistof tussen de afdichtingsvlakken nodig om goed te werken. De vloeistof verdampt en creëert een barrière tussen de vlakken en vermindert wrijving tussen de vlakken. De vloeistof is ook nodig om de warmte die door de afdichtingsvlakken wordt gecreëerd, te helpen afvoeren. Zonder dit kunnen mechanische afdichtingen thermische schokken, cokesvorming, hittecontrole en blaarvorming op het afdichtingsoppervlak ervaren. Dat betekent niet dat montage in deze configuratie onmogelijk is.

Ontluchtings-/spoelplan

Om ervoor te zorgen dat de mechanische asafdichting niet droogloopt, moet rekening worden gehouden met lucht die mogelijk in de pakkingbus zit. Tijdens de keuze van een pomp is het belangrijk om met een monteur te spreken die verstand heeft van pompen en mechanische afdichtingen, voor een advies over het juiste ontluchtings- en spoelplan voor uw toepassing.

Een ontluchtingsprocedure bij het opstarten kan zo simpel zijn als het openen van een klep op een leiding die uit het pakkingbusgebied komt om een ​​lagedrukgebied te creëren.

Een andere optie is een permanente leiding die de beweging van eventueel opgehoopte lucht en procesvloeistof in dit gebied mogelijk maakt. Een algemeen spoelplan voor deze toepassing is API Plan 13. Dit spoelplan recirculeert het product vanuit de afdichtingskamer terug naar de pompaanzuiging. Dit creëert een drukverschil dat de circulatie en de evacuatie van lucht door de procesvloeistof bevordert.

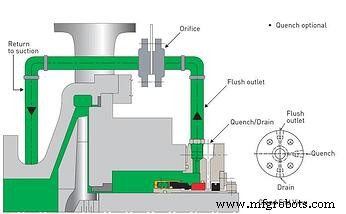

Hier is een goede illustratie van hoe het plan werkt:

Bij verticale montagetoepassingen is het belangrijk om een ​​omgeving te bieden voor die afdichting die een lange levensduur biedt en uitvaltijd vermindert. Als u het niet zeker weet, neem dan contact op met een technicus die de complicaties begrijpt die met deze configuratie gepaard kunnen gaan.

Hulp nodig? Vraag er naar! We bieden graag technische assistentie aan bedrijven en gemeenten in Wisconsin en Upper Michigan.
