Een 3D-geprinte drone maken - deel 3

Opmerking van de schrijver:na een paar drukke maanden hervatten we deze serie! Bekijk hier onze eerste 3D-geprinte arm en onze elektrische systeemupgrades hier. In dit bericht bespreken we de voordelen die Onyx biedt bij het creëren van meer gepolijste, sterkere en lichtere drone-armen dan ooit tevoren!

We zijn terug met de derde aflevering in de serie drone-upgrades! De IRIS+-drone die we achteraf hebben uitgerust met Markforged-onderdelen, bevalt goed. In de laatste post bespraken we de elektrische aanpassingen die nodig zijn om de drone volledig aan te passen met 3D-geprinte onderdelen. Na verdere aanpassing van de drone, besloten we terug te kijken naar de armen die we in de eerste aflevering hebben geprint. Hoewel de nylon/koolstofvezelarmen een enorme verbetering waren ten opzichte van de originele spuitgegoten onderdelen, waren we van mening dat we ze verder konden verbeteren door gebruik te maken van ons nieuwe filament, Onyx, op de Mark Two.

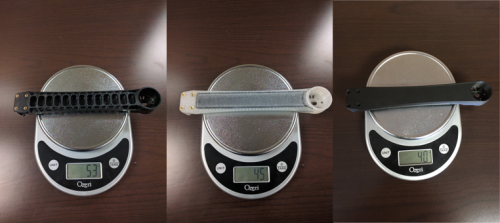

Van links naar rechts de originele spuitgegoten kitarmen, de Nylon armen en de Onyx. De Onyx-armen zijn 13 gram lichter dan de kitarmen en 5 gram lichter dan de Nylon-armen.

Onyx is iets dichter dan nylon; het is echter ook veel stijver, wat betekent dat we veel minder koolstofvezel nodig hadden om het goed te versterken. De weinige isotrope vullagen van koolstofvezel geven het veel sterkte en verminderen ook het gewicht, waardoor elk van de nieuwe armen 5 gram lichter is dan hun tegenhanger van nylon/koolstofvezel. Dit verhoogt de totale gewichtsbesparing van 32 g tot 52 g voor alle vier de armen zonder in te boeten aan kracht.

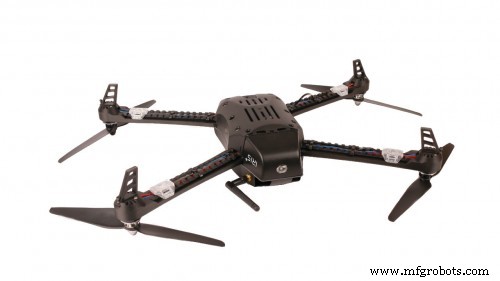

Onderaanzicht van de drone, met de draadroutering en de resolutie aan de onderkant van de Onyx-afdrukken.

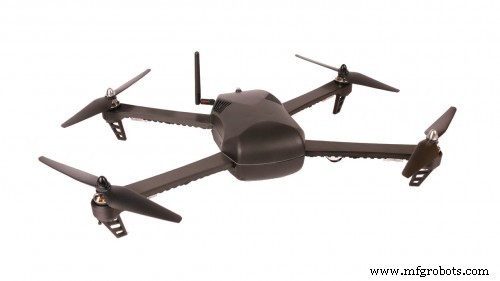

Bovenaanzicht van de drone met Onyx-armen.

Dankzij de uitstekende oppervlakteafwerking van Onyx wedijverden de complexe kenmerken in de armen met de kwaliteit en afwerking van de originele spuitgegoten armen. De draadsporen aan de onderkant van de armen (zoals te zien op het onderaanzicht van de 3D-geprinte drone) zijn foutloos geprint, met scherpe randen en schone openingen. Bovendien hebben de motoropeningen (direct boven de propellers in dezelfde afbeelding) een duidelijke definitie, ondanks dat het traditioneel moeilijk te printen is. Van onderaf zijn de nieuwe Onyx-armen qua resolutie vrijwel niet te onderscheiden van de spuitgegoten armen.

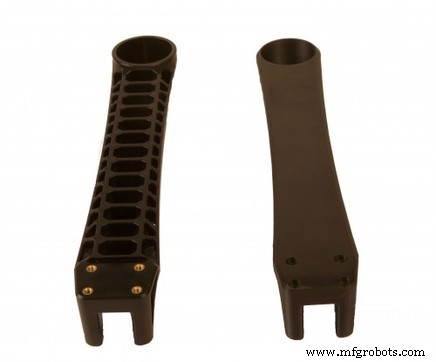

Bekijk de kit (links) en Onyx (rechts) drone-armen van dichtbij. Let op de bovenbouw op de kitarmen die niet nodig is op de Onyx-armen.

In tegenstelling tot de onderkant, is de bovenkant van de Onyx-armen heel anders dan de originele spuitgegoten. De sterke interne structuur van de Onyx-armen elimineert de noodzaak voor de grote bovenbouw die de bovenkant van de kitarmen domineert. Als gevolg hiervan zijn de bovenkant van de Onyx-armen plat. De volledig geassembleerde 3D-geprinte drone is functioneler, lichter en slanker dan het originele model. We zouden meer kunnen hebben over de Onyx-oppervlakteafwerking of de algehele look, maar de foto's spreken voor zich.

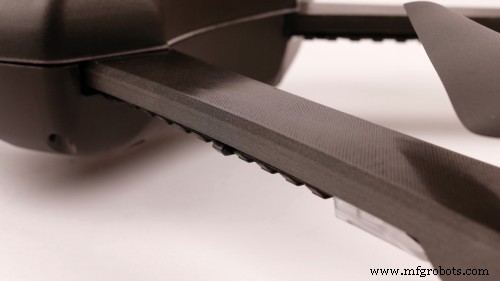

Dichtbij zicht van de Onyx-armen op de drone. Kijk naar die oppervlakteafwerking!

De drone is opnieuw in elkaar gezet en nu klaar om te vliegen! We hebben echter nog een wijziging waarmee we willen experimenteren voordat we hem voor zijn eerste vlucht nemen. Blijf ons volgen voor meer informatie over onze 3D-geprinte drone-avonturen!
