Het verschil tussen CNC-frezen en CNC-draaien

Voor het ongetrainde oog kan het vaak moeilijk zijn om de verschillende soorten en acties van CNC-machines te begrijpen. Als u de verschillen kent tussen CNC-draaien en CNC-frezen, leidt dit er uiteindelijk toe dat u de beste aankoop doet voor uw toepassing, wat resulteert in een betere en snellere productie van onderdelen.

Van buitenaf gezien lijken deze twee processen vrij gelijkaardig (d.w.z. het verwijderen van metaal). Maar in veel opzichten verschillen ze enorm in hoe ze werken om het gewenste onderdeel te voltooien.

CNC draaien

CNC-draaimachines zijn een van de oudste en eenvoudigste vormen van bewerking van onderdelen, "draaibanken" genoemd, en kunnen horizontaal of verticaal zijn, afhankelijk van het gewicht en de tolerantie van het werkstuk. De primaire functie van een CNC-draaicentrum is dat het uw werkstuk roteert (of "draait"). Werkstukken voor dit proces zijn meestal rond, maar kunnen ook andere vormen hebben, zoals vierkanten of zeshoeken.

Het werkstuk wordt op zijn plaats gehouden door een instrument dat bekend staat als de "klem". De boorkop draait vervolgens met verschillende RPM's (afhankelijk van de capaciteit van uw machine). Wanneer dit gebeurt, beweegt het gereedschap van de machine in het roterende werkstuk en begint het materiaal weg te scheren om de gewenste vorm te creëren.

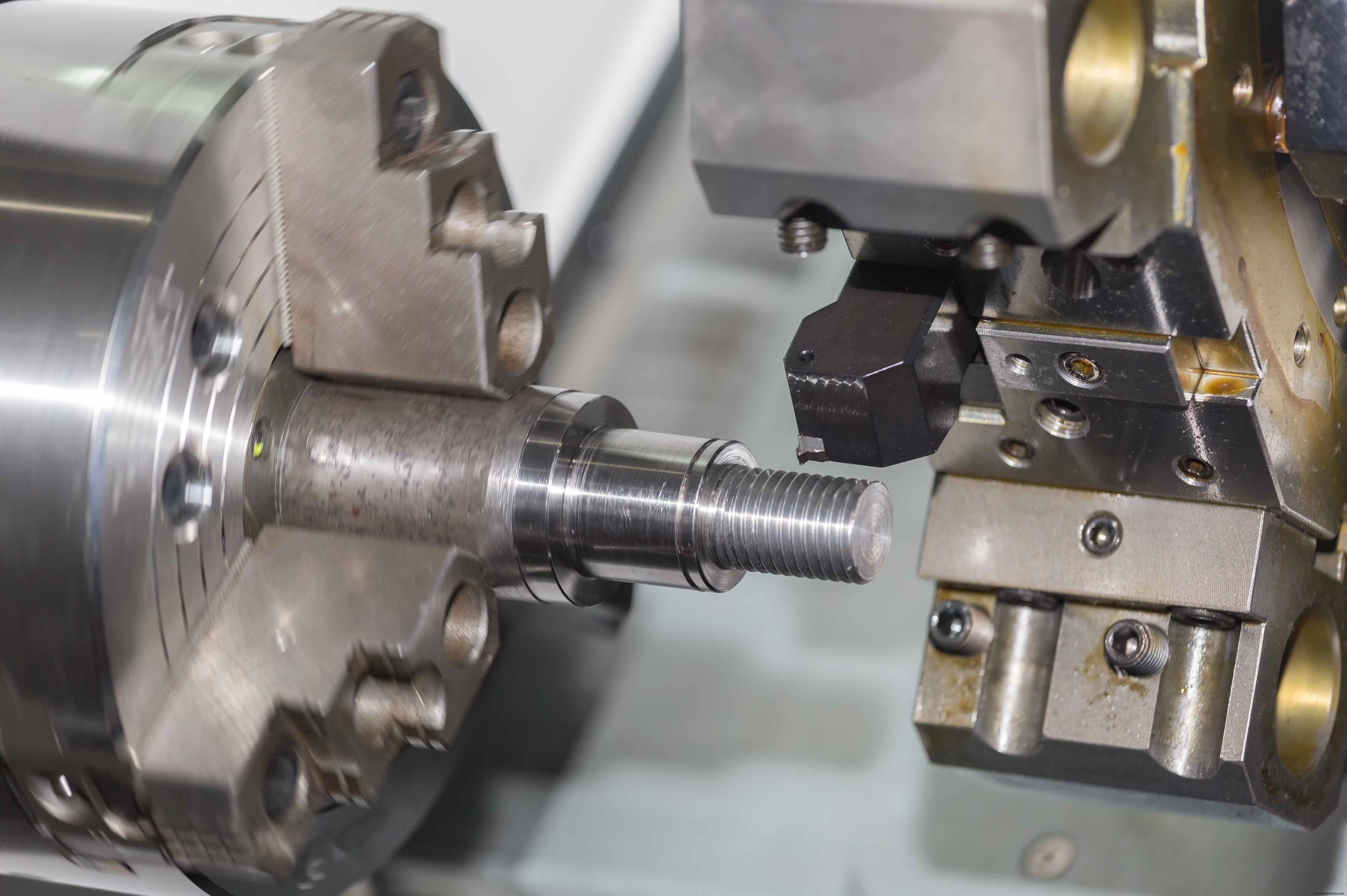

Deze afbeelding illustreert perfect alle bovengenoemde componenten. Het cilindrische deel aan de linkerkant is de boorkop, die fungeert als de bithouder op uw dagelijkse handboormachine, om het werkstuk vast te houden (dat in dit voorbeeld eruitziet als een schroefuiteinde). Aan de rechterkant van de afbeelding hebben we de Tool. Dit onderdeel van uw CNC-draaimachine beweegt heen en weer in het werkstuk om het materiaal in de gewenste vorm te snijden.

De eerste draaibanken werden handmatig bediend door een reeks draaiwielen die werden bestuurd door de machinist. Deze draaiwielen bewogen de boorkop terwijl ze het werkstuk vasthielden om heen en weer te bewegen in het gereedschap voor het snijden. Handmatige freesmachines werden ook bediend door draaiwielen die de spil op en neer of heen en weer in het werkstuk bewogen.

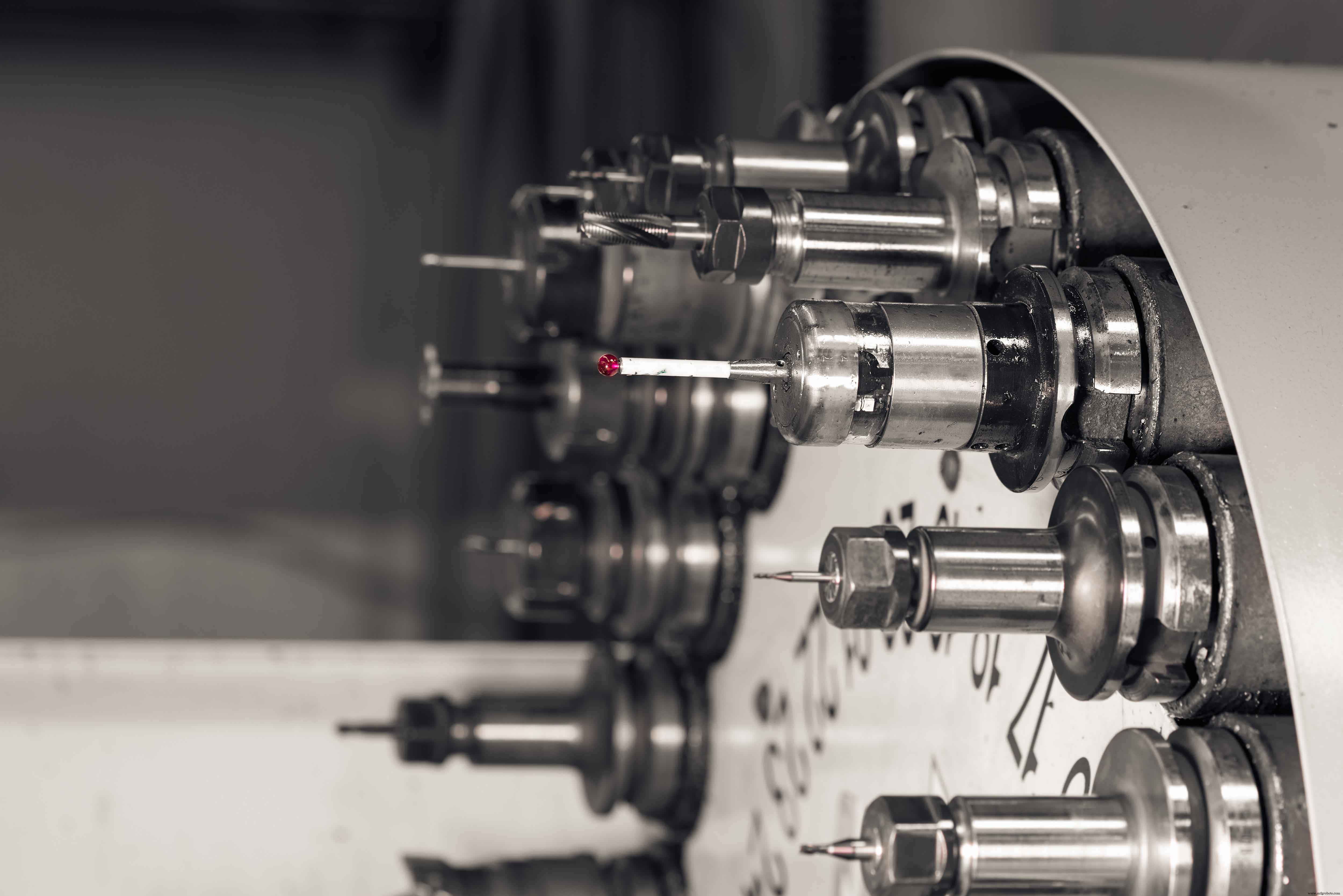

De huidige CNC-draai- en CNC-freesmachines worden numeriek bestuurd en werken zonder constant toezicht en afstelling van de draaiwielen door de operator. Moderne machines hebben ook verschillende soorten gereedschapsopties, spindelopties, evenals snelheids- en krachtmogelijkheden. Vaak zijn deze machines uitgerust met gereedschapshouders, die veel gereedschappen van verschillende afmetingen en vormen bevatten voor verschillende toepassingen, afhankelijk van de complexiteit van het onderdeel. Deze afbeelding toont een gereedschapshouder die ronddraait totdat het juiste gereedschap op zijn plaats zit om de bewerking te starten:

CNC-frezen

Frezen is een meer specifiek proces dat vergelijkbaar is met boren en snijden. De primaire functie van een CNC-freesmachine is dat uw gereedschap draait en beweegt terwijl uw werkstuk (over het algemeen) op één plek blijft. Deze machines kunnen ook horizontaal of verticaal zijn, weer afhankelijk van de tolerantie en het gewicht van uw werkstuk. Dit proces heeft veel assen waarmee een verscheidenheid aan vormen, gaten en sleuven onder vele hoeken in het werkstuk kunnen worden gesneden. Deze assen bieden veel verschillende manoeuvres, hetzij door de spil of het bed, om het gewenste onderdeel volgens de exacte specificaties te snijden.

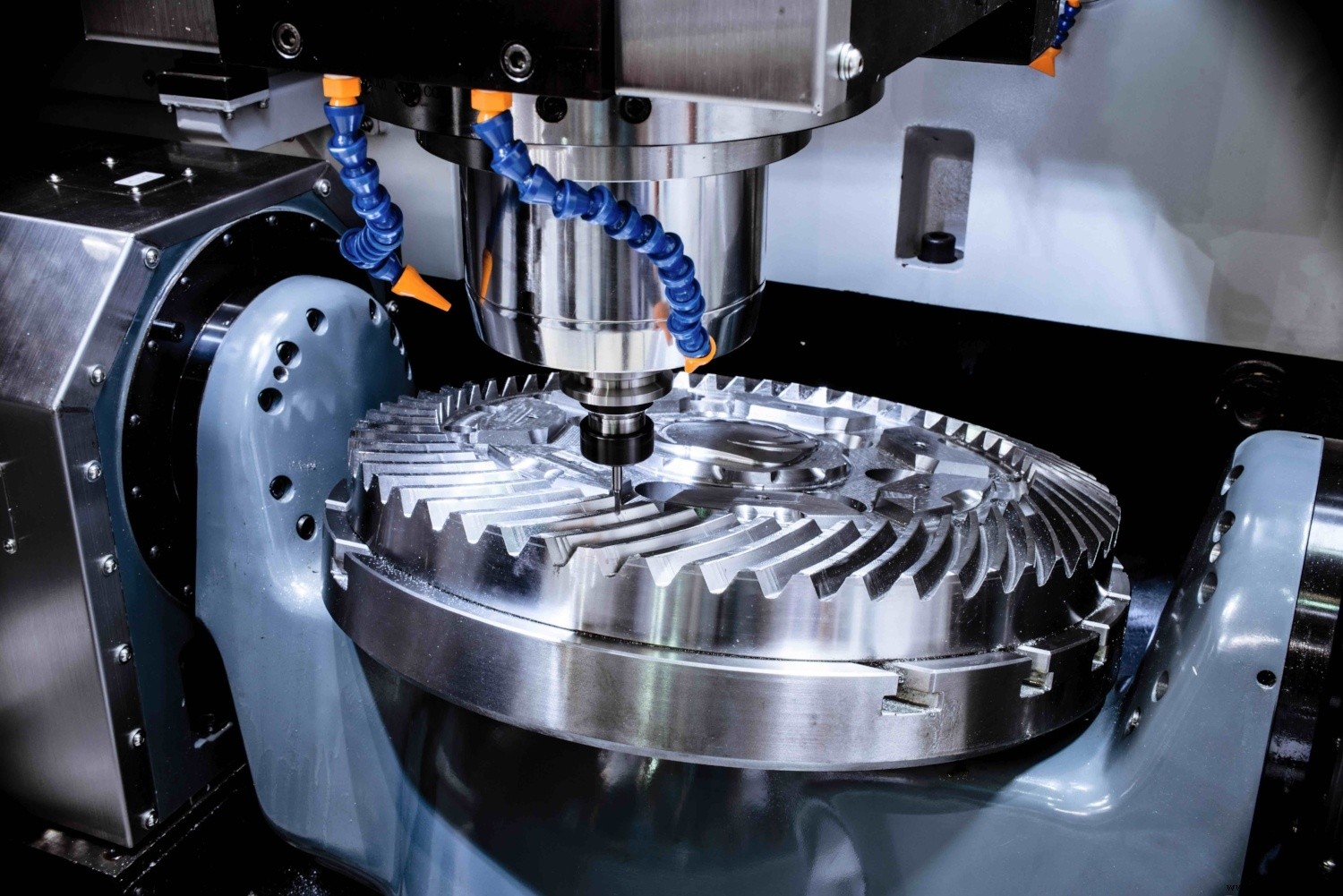

Op deze foto hebben we ook een CNC-freesmachine met alle bovengenoemde componenten. Het bovenste deel is de spil, die het gereedschap vasthoudt. Dit onderdeel draait met hoge RPM's en beweegt heen en weer, links en rechts, op en neer (afhankelijk van het aantal assen dat uw machine heeft) om het materiaal weg te frezen.

Het werkstuk, dat in dit geval een tandwiel of koppeling lijkt te zijn, wordt op zijn plaats gehouden door het bed. Sommige CNC-freesmachines hebben de mogelijkheid om het bed samen met de spil te verplaatsen om in bepaalde mate specifieke vormen te bereiken. Vanwege deze mogelijkheden biedt CNC Frezen snijoplossingen voor complexere onderdelen, zoals motorcomponenten, aangepaste gereedschappen, ingewikkelde mechanismen en behuizingen.
