Audio Data Overdracht met Arduino Nano 33 BLE Sense

Onderdelen en benodigdheden

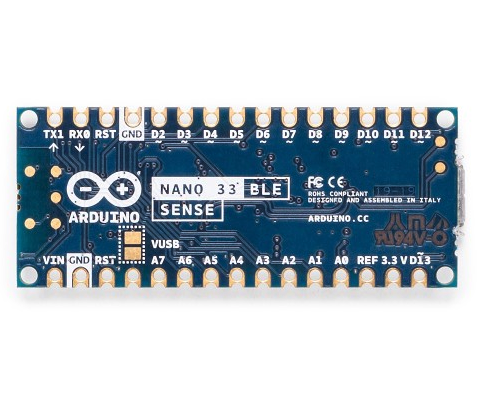

Arduino Nano 33 BLE Sense

×

1

Over dit project

Bij Chirp HQ waren we zeer enthousiast toen Arduino een nieuw bord uitbracht met een reeks nieuwe functies, waaronder diverse sensoren, een krachtige processor en – het allerbelangrijkste – een ingebouwde microfoon! Het Arduino-team stuurde ons een pre-release van de Nano 33 BLE Sense, die volledig compatibel is met Chirp. Hierdoor kan de maker-community data verzenden en ontvangen via geluid.

Chirp voegt een uniek transportmechanisme toe aan Arduino-borden. Data-over-sound geeft makers meer connectiviteitsopties. Enkele voordelen:

• Apparaatonafhankelijk: data kan verzonden worden vanuit mobiele apps, webpagina's of zelfs enkel een audiobestand.
• Eén-naar-veel: elk apparaat binnen bereik kan de data in één transactie ontvangen.
• Vrij van friktie: geen koppeling, wachtwoorden of initiële setup vereist.

In deze tutorial laten we zien hoe je de Chirp SDK gebruikt om een RGB-waarde te versturen en de kleur van de ingebouwde LED te veranderen. Chirp werkt zelfs in ruisvolle omgevingen, dankzij jarenlange onderzoek naar robuuste decodering. Lees meer over de voordelen van data-over-sound.

Aan de slag

Stap 1: Chirp-account aanmaken

Meld je aan bij developers.chirp.io. Na registratie ontvang je je app key, secret en audio-configuratie voor je applicatie.

Stap 2: Data ontvangen

De Nano 33 BLE Sense heeft een ingebouwde microfoon. Je hebt alleen de Chirp SDK nodig, beschikbaar via de Library Manager in de Arduino IDE.

1. Open Tools > Manage Libraries.
2. Zoek naar Chirp SDK en installeer versie 3.3.0 of nieuwer.
3. Open het voorbeeld: File > Examples > ChirpSDK > Nano33SenseReceive.
4. Kopieer je credentials voor het 16khz-mono-embedded protocol uit developers.chirp.io naar het bestand credentials.h.

De voorbeeldcode print ontvangen data naar de Serial Monitor. We passen de onReceivedCallback functie aan om de onboard LED te sturen.

LED-pinnen configureren

#define R_LED_PIN 22
#define G_LED_PIN 23
#define B_LED_PIN 24

void setup() {
  pinMode(R_LED_PIN, OUTPUT);
  pinMode(G_LED_PIN, OUTPUT);
  pinMode(B_LED_PIN, OUTPUT);
}

RGB-waarden uit payload halen

void onReceivedCallback(void *chirp, uint8_t *payload, size_t length, uint8_t channel) {
  if (length > 0) {
    // Hogere waarden = lagere helderheid, dus aftrekken van UINT8_MAX
    analogWrite(R_LED_PIN, UINT8_MAX - payload[0]);
    analogWrite(G_LED_PIN, UINT8_MAX - payload[1]);
    analogWrite(B_LED_PIN, UINT8_MAX - payload[2]);
  } else {
    Serial.println("Decode failed");
  }
}

Test je code door de onderstaande audiobestanden af te spelen – elk moet de LED-kleur veranderen van rood naar groen naar blauw.

Wat komt er nu?

De eerste versie van de Chirp SDK voor Arduino werkt alleen met het hoorbare 16khz-mono-embedded protocol. In de komende maanden zal er een onhoorbare versie verschijnen die werkt bij nahe-ultrasonische frequenties. Hiermee kun je data insluiten in bestaande audio zoals muziek of video's om acties te triggeren.

Er volgen meer tutorials over data-over-sound met Arduino. Deel je projecten met ons via Twitter @chirp of mail naar contact@chirp.io.

Complete code

/**--------------------------------------------------------------------
  Voorbeeldcode om data te ontvangen met Arduino Nano 33 Sense.
  Maak een developer account aan op https://developers.chirp.io,
  en kopieer je key, secret en config string voor het "16khz-mono-embedded"
  protocol in de CHIRP defines hieronder.
  Dit voorbeeld luistert naar RGB-waarden en verandert de kleur van de
  onboard LED.
  Circuit: - Arduino Nano 33 BLE board
  Copyright © 2011-2019, Asio Ltd. Alle rechten voorbehouden.
  -------------------------------------------------------------------*/
#include <PDM.h>
#include "chirp_connect.h"

#define CHIRP_APP_KEY "YOUR_APP_KEY"
#define CHIRP_APP_SECRET "YOUR_APP_SECRET"
#define CHIRP_APP_CONFIG "YOUR_APP_CONFIG"
#define SAMPLE_RATE 16000
#define BUFFER_SIZE 256
#define R_LED_PIN 22
#define G_LED_PIN 23
#define B_LED_PIN 24

// Globale variabelen
static chirp_connect_t *chirp = NULL;
short sampleBuffer[BUFFER_SIZE];
volatile int samplesRead;

// Functiedeclaraties
void setupChirp(void);
void chirpErrorHandler(chirp_connect_error_code_t code);
void onPDMdata(void);

// Main
void setup() {
  Serial.begin(115200);
  // while (!Serial);
  pinMode(R_LED_PIN, OUTPUT);
  pinMode(G_LED_PIN, OUTPUT);
  pinMode(B_LED_PIN, OUTPUT);
  setupChirp();
  PDM.onReceive(onPDMdata);
  PDM.setGain(30);
  if (!PDM.begin(1, SAMPLE_RATE)) {
    Serial.println("Failed to start PDM!");
    while (1);
  }
  analogWrite(R_LED_PIN, UINT8_MAX);
  analogWrite(G_LED_PIN, UINT8_MAX);
  analogWrite(B_LED_PIN, UINT8_MAX);
}

void loop() {
  if (samplesRead) {
    chirp_connect_error_code_t err = chirp_connect_process_shorts_input(chirp, sampleBuffer, samplesRead);
    chirpErrorHandler(err);
    samplesRead = 0;
  }
}

void onPDMdata() {
  int bytesAvailable = PDM.available();
  PDM.read(sampleBuffer, bytesAvailable);
  samplesRead = bytesAvailable / sizeof(short);
}

// Chirp callbacks
void onReceivingCallback(void *chirp, uint8_t *payload, size_t length, uint8_t channel) {
  Serial.println("Receiving data...");
  analogWrite(R_LED_PIN, UINT8_MAX);
  analogWrite(G_LED_PIN, UINT8_MAX);
  analogWrite(B_LED_PIN, UINT8_MAX);
}

void onReceivedCallback(void *chirp, uint8_t *payload, size_t length, uint8_t channel) {
  if (length) {
    analogWrite(R_LED_PIN, UINT8_MAX - payload[0]);
    analogWrite(G_LED_PIN, UINT8_MAX - payload[1]);
    analogWrite(B_LED_PIN, UINT8_MAX - payload[2]);
  } else {
    analogWrite(R_LED_PIN, 0);
    analogWrite(G_LED_PIN, UINT8_MAX);
    analogWrite(B_LED_PIN, UINT8_MAX);
    delay(500);
    analogWrite(R_LED_PIN, UINT8_MAX);
    delay(500);
    analogWrite(R_LED_PIN, 0);
    Serial.println("Decode failed");
  }
}

void chirpErrorHandler(chirp_connect_error_code_t code) {
  if (code != CHIRP_CONNECT_OK) {
    const char *error_string = chirp_connect_error_code_to_string(code);
    Serial.println(error_string);
    exit(42);
  }
}

void setupChirp(void) {
  chirp = new_chirp_connect(CHIRP_APP_KEY, CHIRP_APP_SECRET);
  if (chirp == NULL) {
    Serial.println("Chirp initialisatie mislukt.");
    return;
  }
  chirp_connect_error_code_t err = chirp_connect_set_config(chirp, CHIRP_APP_CONFIG);
  chirpErrorHandler(err);
  char *info = chirp_connect_get_info(chirp);
  Serial.println(info);
  chirp_connect_free(info);
  chirp_connect_callback_set_t callback_set = {
    .on_state_changed = NULL,
    .on_sending = NULL,
    .on_sent = NULL,
    .on_receiving = onReceivingCallback,
    .on_received = onReceivedCallback
  };
  err = chirp_connect_set_callbacks(chirp, callback_set);
  chirpErrorHandler(err);
  err = chirp_connect_set_input_sample_rate(chirp, SAMPLE_RATE);
  chirpErrorHandler(err);
  err = chirp_connect_set_frequency_correction(chirp, 1.0096);
  chirpErrorHandler(err);
  err = chirp_connect_start(chirp);
  chirpErrorHandler(err);
  Serial.println("Chirp SDK geïnitialiseerd.");
  Serial.flush();
}
