Een slimme voltmeter bouwen met Arduino en smartphone – Eenvoudig DIY-project

Onderdelen en benodigdheden

Over dit project

Demonstratie

Als je nieuw bent met Arduino, kun je beginnen met de Arduino-tutorials voor beginners.

Hoe het werkt

We kunnen de analoge ingangspin van de Arduino gebruiken om spanning te meten. De maximaal meetbare spanning is echter 5V.

Om het meetbereik te vergroten, gebruiken we een spanningsdeler.

In theorie

De formule is:

V_meten = (R1 + R2) / R2 × V_in

verhouding = (R1 + R2) / R2

=> V_meten = verhouding × V_in

Als we kiezen voor R1 = 10 × R2, dan geldt:

V_meten = 11 × V_in

Aangezien de maximaal toegestane V_in 5V is, is de maximaal meetbare spanning 55V.

Om de stroom door de Arduino-pin te beperken (wat schade kan veroorzaken), kiezen we zo mogelijke hoge weerstandswaarden.

Ik heb gekozen voor R1 = 1 Mohm, R2 = 100 Kohm.

In de praktijk

Er zijn in de praktijk enkele problemen:

• De waarden van R1 en R2 hebben foutmarges. Deze fouten veroorzaken afwijkingen in V_meten.
• De voeding van de Arduino kan onstabiel zijn. Dit maakt de V_REF van de analoge ingang onstabiel, wat leidt tot fouten in de berekening van V_in en daarmee ook in V_meten.

Deze problemen worden opgelost in de kalibratiefase.

Kalibratie

1. De echte waarde van (R1 + R2) / R2 meten

Dit hoeft maar één keer gedaan te worden om de verhouding te bepalen.

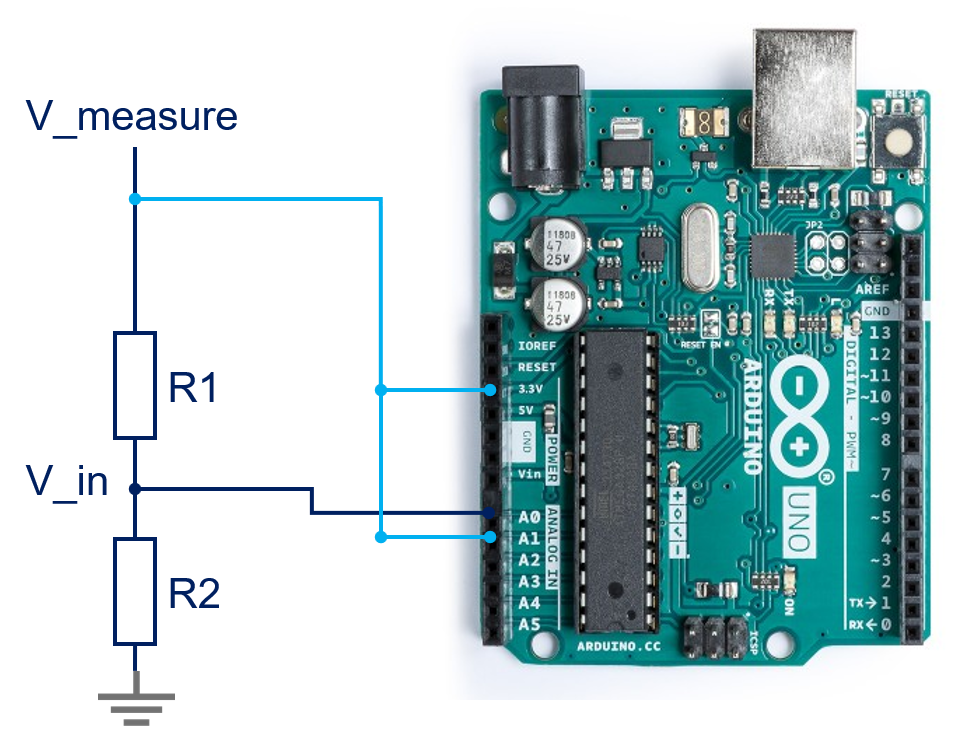

Aansluiting volgens onderstaand schema:

verhouding = (R1 + R2) / R2 = V_meten / V_in = A1_leeswaarde / A0_leeswaarde

verhouding = A1_leeswaarde / A0_leeswaarde

Code voor deze kalibratie: zie ResisterCalibration.ino in de codesectie.

2. Onstabiliteit van de voeding

Onstabiliteit in de voeding zorgt voor onstabiliteit in de referentie spanning van de analoge pin. Dit veroorzaakt foutieve metingen.

Om dit op te lossen, meten we de referentie spanning regelmatig.

Hoe de referentie spanning te meten?

Sluit 3.3V aan op pin A1.

De referentie spanning wordt indirect gemeten op basis van de waarde in A1:

V_referentie = 1023 × 3.3 / A1_waarde

Hoe V_meten te berekenen:

V_in = mapFloat(A0_waarde, 0, 1023, 0, V_referentie); V_meten = verhouding × V_in;

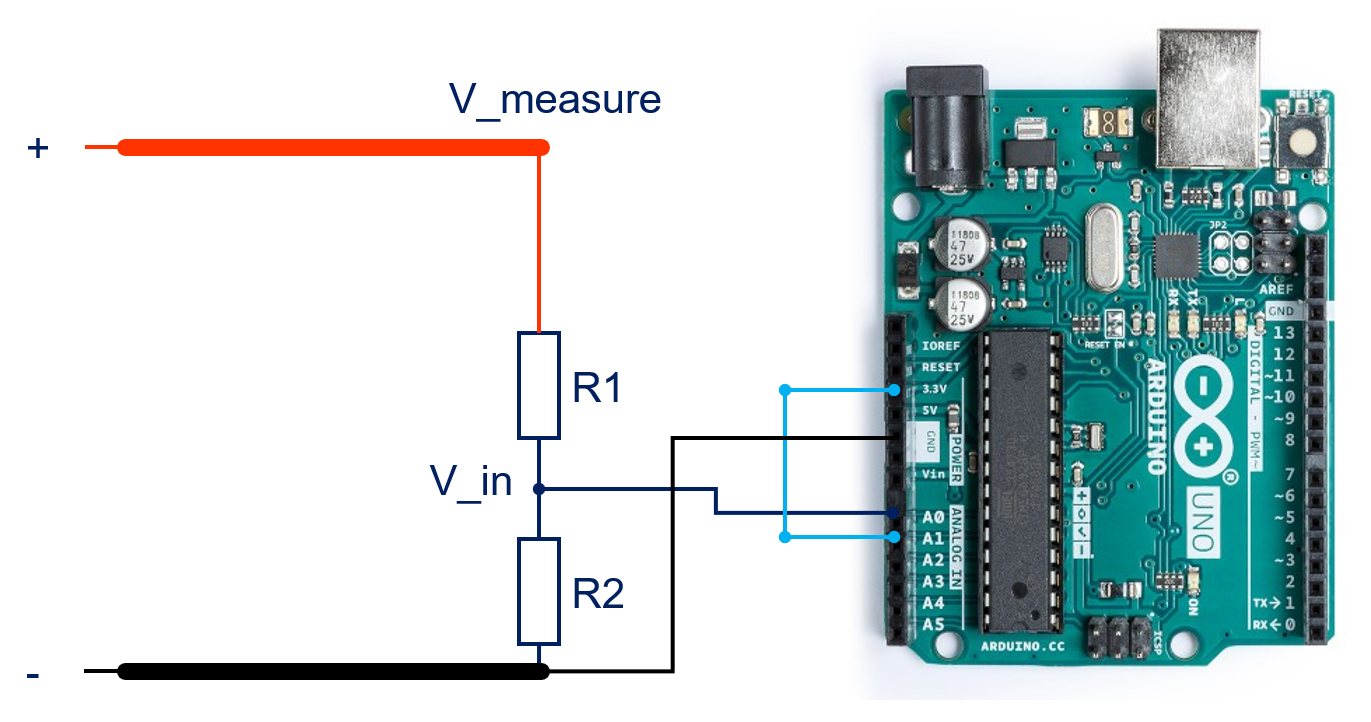

Hoofdaansluiting:

Hoe te bouwen

1. Aansluiten volgens het "weerstand kalibratie" schema
2. ResistorCalibration.ino uploaden
3. Seriële Plotter openen
4. De verhoudingswaarde kopiëren
5. Deze waarde vervangen in regel 5 van Voltmeter.ino
6. Opnieuw aansluiten volgens het "hoofdaansluiting" schema
7. Voltmeter.ino uploaden
8. Web User Interface (voltmeter.php en voltmeter_body.jpg) uploaden naar de PHPoC Shield
9. De webpagina benaderen via https://phpoc_shield_ip_adres/voltmeter.php om de spanning te zien.

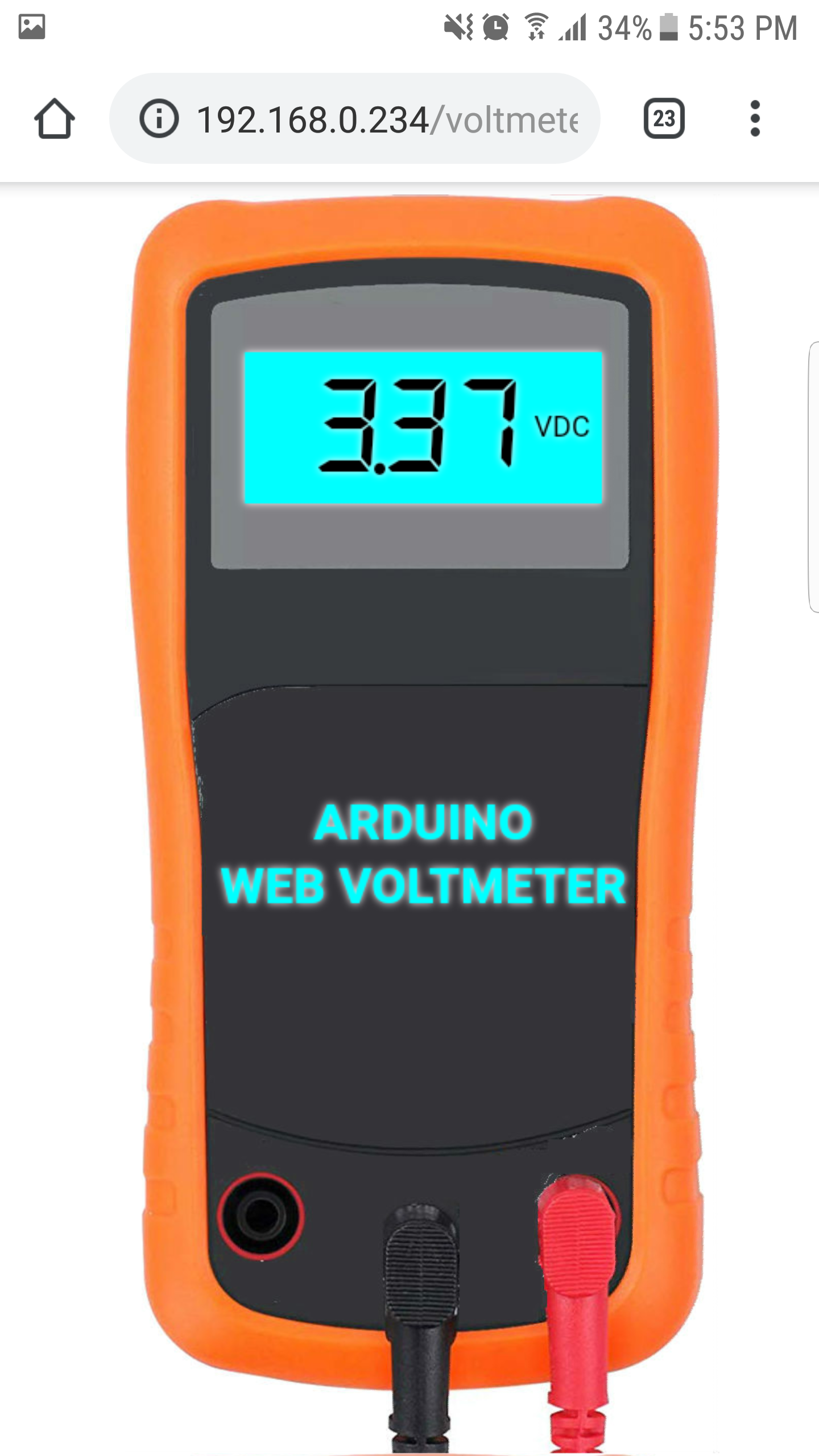

Je kunt de spanning op je smartphone bekijken als volgt:

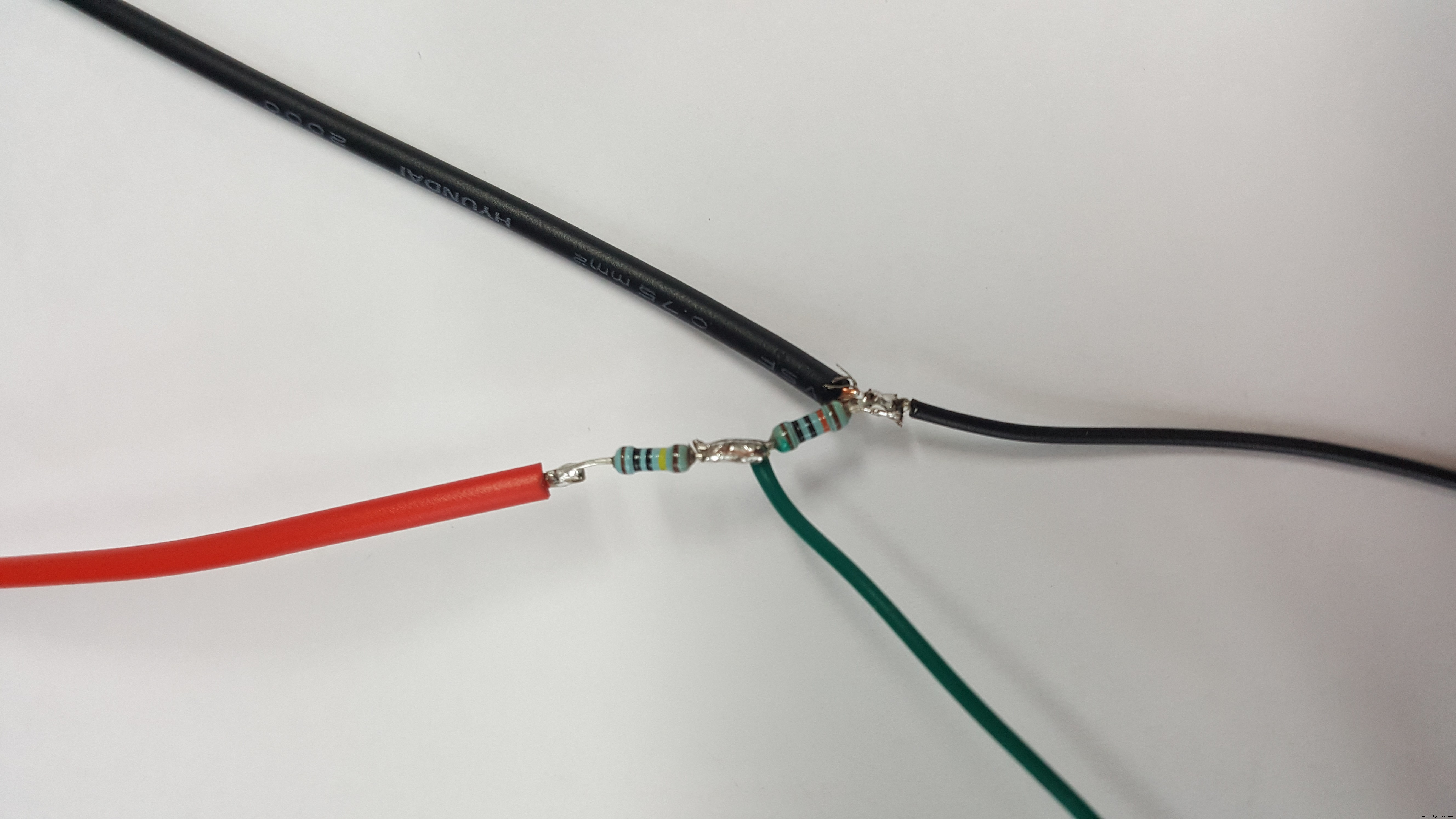

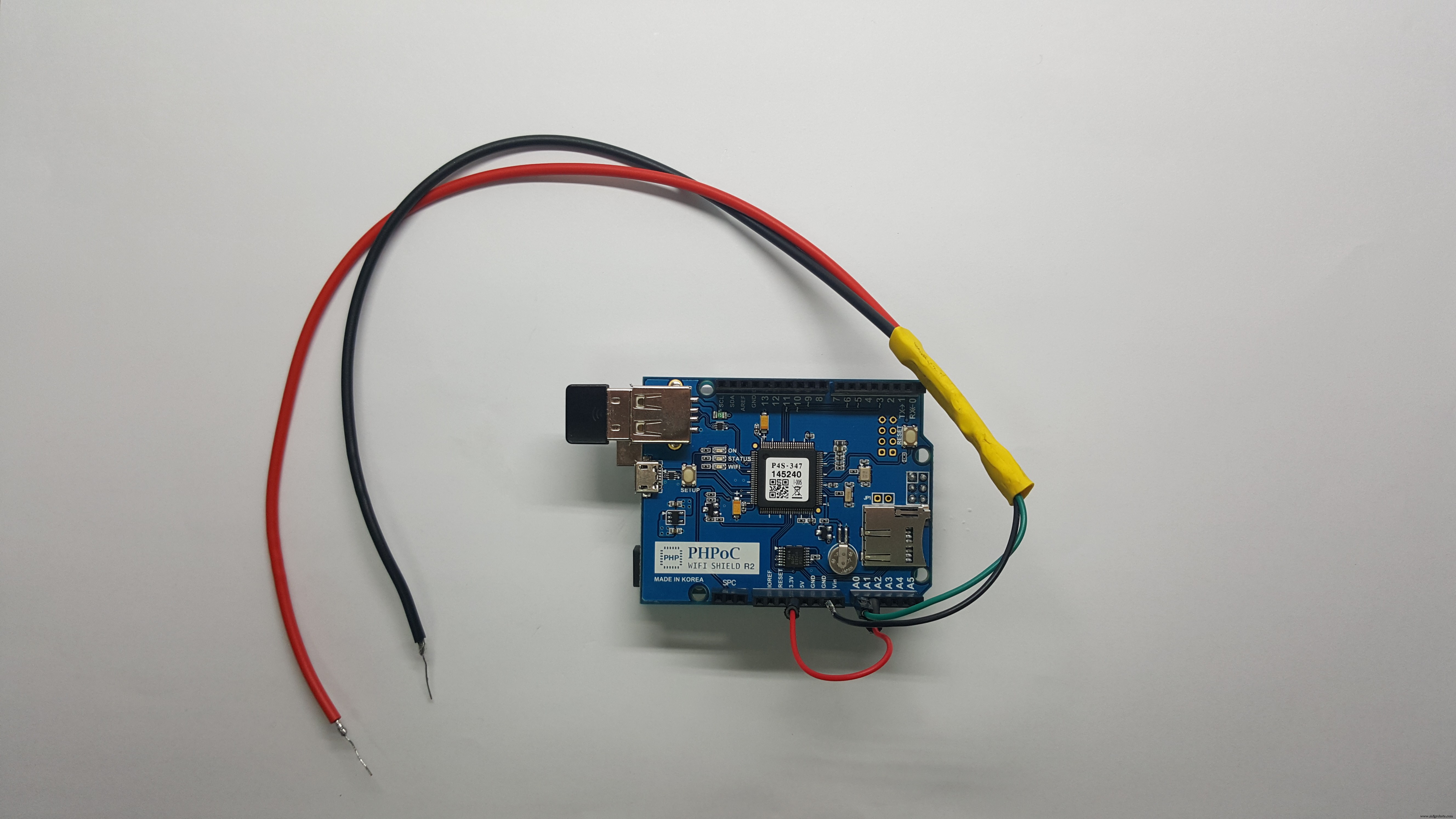

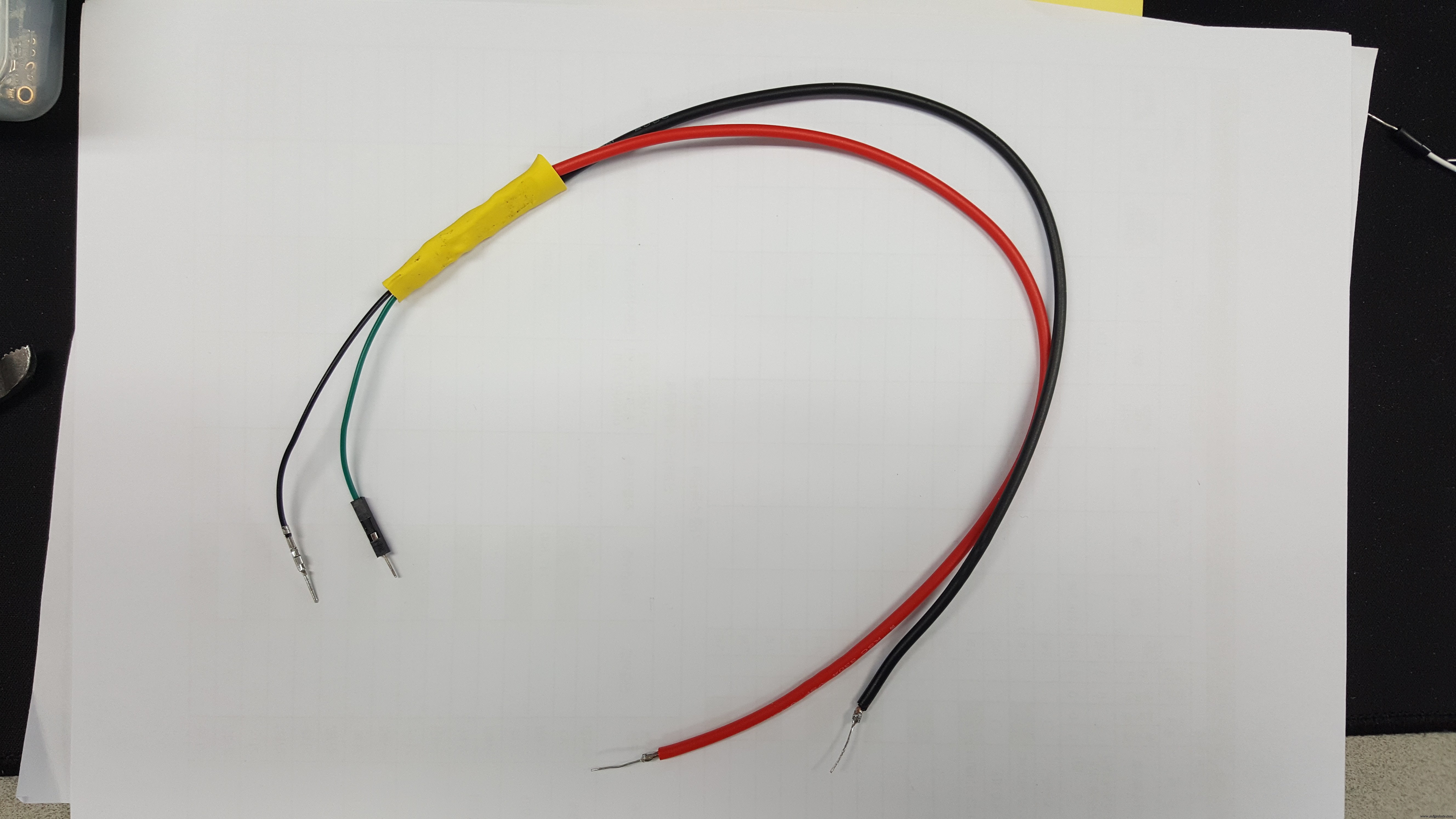

Aansluittips:

De beste Arduino starterset voor beginners

Bekijk de beste Arduino-set voor beginners.

Code

ResistorCalibration.ino Arduino

Aansluiting zoals beschreven in het kalibratiedeel. De code eenmalig uitvoeren, Seriële Plotter openen, de verhoudingswaarde kopiëren en deze vervangen in regel 5 van Voltmeter.ino.

double ratio;
int analogReadAverage(int pin, int read_time) {
  unsigned long read_value = 0;
  for(int i = 0; i < read_time; i++) {
    read_value += analogRead(pin);
    delay(2);
  }
  read_value /= read_time;
  return read_value;
}
double resistorCalibration() {
  double _ratio;
  double A0_read_value;
  double A1_read_value;
  A0_read_value = analogReadAverage(A0, 20);
  A1_read_value = analogReadAverage(A1, 20);
  _ratio = A1_read_value / A0_read_value;
  return _ratio;
}
void setup() {
  Serial.begin(9600);
}
void loop() {
  ratio = resistorCalibration();
  Serial.print("ratio:");
  Serial.println(ratio);
  delay(200);
}

Voltmeter.ino Arduino

Dit is de hoofdcode. Voordat je deze uploadt, moet je:

• ResistorCalibration.ino uploaden
• Seriële Monitor openen
• De verhoudingswaarde kopiëren en vervangen in regel 5 van deze code

double V_measure;
double V_in;
double V_reference;
double ratio = 11.59;
double mapFloat(double x, double in_min, double in_max, double out_min, double out_max) {
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
int analogReadAverage(int pin, int read_time) {
  unsigned long read_value = 0;
  for(int i = 0; i < read_time; i++) {
    read_value += analogRead(pin);
    delay(2);
  }
  read_value /= read_time;
  return read_value;
}
double getVoltageReference() {
  double A1_value = analogReadAverage(A1, 20);
  double V_REF = 1023 * 3.3 / A1_value;
  return V_REF;
}
void setup() {
  Serial.begin(9600);
}
void loop() {
  V_reference = getVoltageReference();
  double A0_value = analogReadAverage(A0, 20);
  V_in = mapFloat(A0_value, 0, 1023, 0, V_reference);
  V_measure = ratio * V_in;
  Serial.println(V_measure);
  delay(200);
}

voltmeter.php PHP

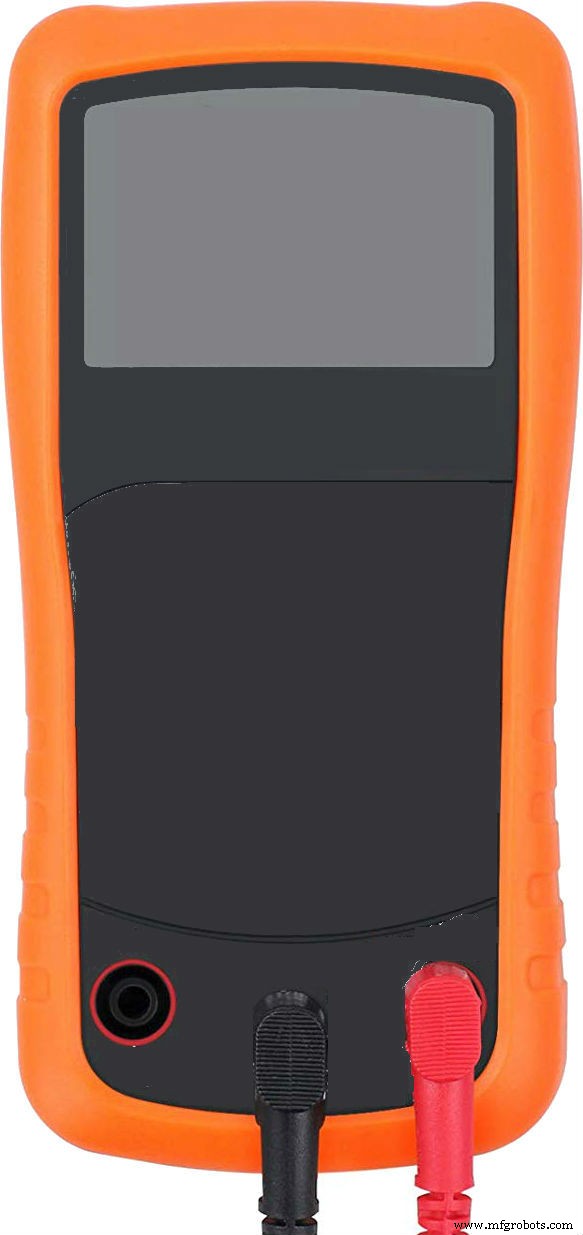

Dit bestand is de Web User Interface. Het moet samen met de achtergrondafbeelding voltmeter_body.jpg naar de PHPoC Shield geüpload worden.

<!DOCTYPE html>
<html>
<head>
<title>PHPoC Shield - VOLTMETER</title>
<meta name="viewport" content="width=device-width, initial-scale=0.7">
<link rel="stylesheet" media="screen" href="https://fontlibrary.org/face/segment7" type="text/css"/>
<style>
html {height: 100%;}
body {width: 100%; height: 100%; text-align: center;}
.container {width: 100%; min-height: 99%; max-height: 100%;}
canvas { background: url(voltmeter_body.jpg); background-size:contain; font-family: 'Segment7Standard'; font-weight: bold; font-style: italic; }
</style>
<script>
var COLOR_LCD_TEXT = "#000000";
var COLOR_LCD_BGR = "#00FFFF";
var IMG_WIDTH = 583;
var IMG_HEIGHT = 1235;
var METER_WIDTH, METER_HEIGHT;
var ws;
var canvas;
var ctx;
var buffer = "";
var voltage = 0;
function init() {
  canvas = document.getElementById("graph");
  ctx = canvas.getContext("2d");
  canvas_resize();
  update_view(voltage);
  var ws_host_addr = "";
  if((navigator.platform.indexOf("Win") != -1) && (ws_host_addr.charAt(0) == "[")) {
    ws_host_addr = ws_host_addr.replace(/[\[\]]/g, '');
    ws_host_addr = ws_host_addr.replace(/:/g, "-");
    ws_host_addr += ".ipv6-literal.net";
  }
  ws = new WebSocket("ws://" + ws_host_addr + "/serial_monitor", "uint8.phpoc");
  ws.onopen = ws_onopen;
  ws.onclose = ws_onclose;
  ws.onmessage = ws_onmessage;
  ws.binaryType = "arraybuffer";
}
function ws_onopen() { }
function ws_onclose() {
  alert("KAN NIET verbinden met Arduino!");
  ws.onopen = null; ws.onclose = null; ws.onmessage = null; ws = null;
}
function ws_onmessage(e_msg) {
  e_msg = e_msg || window.event;
  var u8view = new Uint8Array(e_msg.data);
  buffer += String.fromCharCode.apply(null, u8view);
  buffer = buffer.replace(/\r\n/g, "\n");
  buffer = buffer.replace(/\r/g, "\n");
  while(buffer.indexOf("\n") == 0) buffer = buffer.substr(1);
  if(buffer.indexOf("\n") <= 0) return;
  var pos = buffer.lastIndexOf("\n");
  var str = buffer.substr(0, pos);
  var arr = str.split("\n");
  buffer = buffer.substr(pos + 1);
  if(arr.length) {
    voltage = parseFloat(arr[arr.length - 1]);
    update_view(voltage);
  }
}
function update_view(voltage) {
  ctx.clearRect(0, 0, METER_WIDTH, METER_HEIGHT);
  var top = METER_HEIGHT * 0.125;
  var left = METER_WIDTH * 0.2;
  var width = METER_WIDTH * 0.6;
  var height = METER_HEIGHT * 0.12;
  ctx.fillStyle = COLOR_LCD_BGR;
  ctx.rect(left, top, width, height);
  ctx.fill();
  ctx.font = "italic 75px Segment7Standard";
  ctx.textBaseline = "middle";
  ctx.textAlign = "end";
  ctx.fillStyle = COLOR_LCD_TEXT;
  ctx.fillText(voltage.toFixed(2), left + width - 50, top + height / 1.8);
  ctx.font = "18px Arial";
  ctx.textBaseline = "middle";
  ctx.textAlign = "center";
  ctx.fillText("VDC", left + width - 25, top + height / 2);
  ctx.font = "bold 32px Arial";
  ctx.shadowBlur = 5;
  ctx.shadowColor = "white";
  ctx.fillStyle = "#00FFFF";
  ctx.fillText("ARDUINO", METER_WIDTH / 2, METER_HEIGHT * 0.5);
  ctx.fillText("WEB VOLTMETER", METER_WIDTH / 2, METER_HEIGHT * 0.55);
}
function canvas_resize() {
  canvas.width = 0;
  canvas.height = 0;
  var container = document.getElementById("container");
  var height = container.clientHeight;
  var ratio = height / IMG_HEIGHT;
  var width = ratio * IMG_WIDTH;
  METER_WIDTH = width;
  METER_HEIGHT = height;
  canvas.width = METER_WIDTH;
  canvas.height = METER_HEIGHT;
  update_view(voltage);
}
window.onload = init;
</script>
</head>
<body onresize="canvas_resize()">
<div class="container" id="container">
<canvas id="graph"></canvas>
</div>
</body>
</html>

Schema's

Moet geüpload worden naar de PHPoC Shield.
