Verschil tussen waterpijpketel en rookgaspijpketel

In dit artikel leren we het verschil tussen waterpijpketel en rookgaspijpketel of simpelweg Rookgaspijpketel vs Waterpijpketel.

We weten dat een ketel aan boord wordt gebruikt voor stroomopwekking en een van de belangrijkste dingen op een schip is.

Ketels worden breed gecategoriseerd in waterpijp- en rookgaspijpketels. Omdat ze anders gecategoriseerd zijn, moeten er verschillen zijn in functioneren, onderhoud, bedrijf of economie. Dit artikel gaat over hun verschillen.

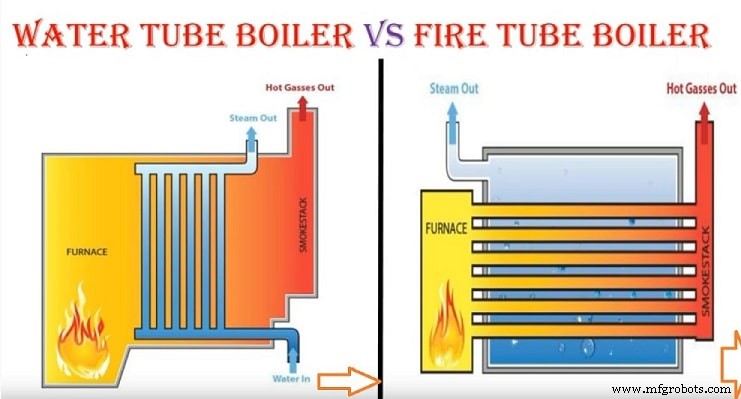

Rookgaspijpketel vs Waterpijpketel

Beschrijvende verschillen: Rookgaspijpketel vs Waterpijpketel

Rookgaspijpketel

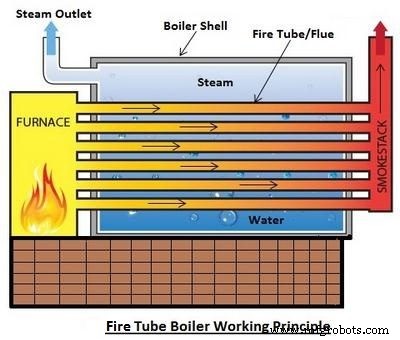

In een rookgaspijpketel (vuur in pijp) worden hete verbrandingsgassen (rookgassen) door buizen geleid die in een cilindrische trom gerangschikt zijn; de buizen worden omringd door water.

Warmteoverdracht vindt plaats tussen hete gassen en omringend water door de buizen. Water wordt opgewarmt en omgezet in stoom.

Rookgaspijpketels zijn simpeler in constructie dan waterpijpketels en worden als alternatief gebruikt omdat ze goedkoper zijn.

Overwiegend in kleinschalige industrieën door lage werkdruk.

Voordelen: compact, goed afvang van stoomvraagfluctuaties.

Nadelen: lage efficiëntie, langere opstoomtijd, slecht aanpasbaar aan plotselinge belastingstijging.

Waterpijpketel

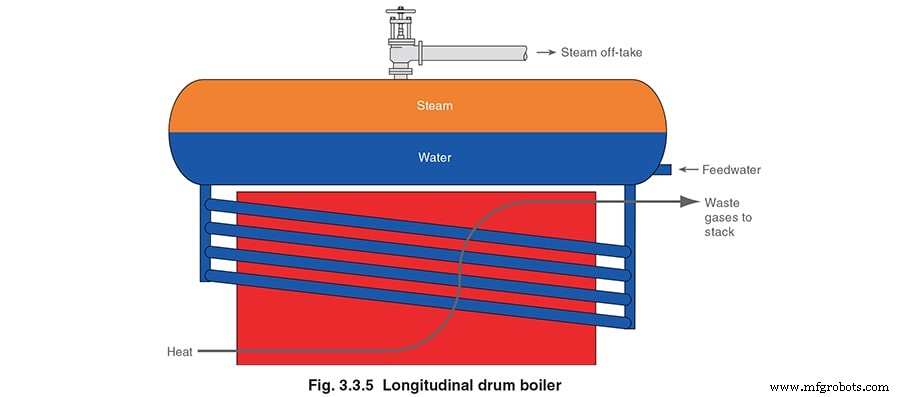

Bij waterpijpketel (water in pijp) loopt water door de buizen, hete gassen stromen over de buitenzijde.

Warmteoverdracht van gassen naar water in buizen → stoom.

Omdat stoom in buizen gegenereerd wordt, kunnen waterpijpketels op hogere druk werken dan rookgaspijpketels → grootschalige productie met hoge druk en hoge stoomopbrengst.

Voordelen

• Meerdere branders mogelijk; individueel of parallel voor één oven → gecontroleerde afsluiting voor onderhoud zonder volledige uitschakeling.
• Branders voor verschillende belasting instelbaar.
• PLC voor besturing branders, oververhitter, voedwatersystemen.
• Kleinere stoomproductievolume → hogere druk, snellere stoomproductie.
• Verzadigde of oververhitte stoom mogelijk. Hogere druk mogelijk.
• Hoog-asinhoud brandstof mogelijk met roetblazers, asafhandeling, rookgasreiniging voor milieuregels.

Nadelen

• Hoge investeringskosten, grote afmetingen → meestal op locatie gebouwd.
• Complexiteit en kosten door regelsystemen.
• Vereist goede training voor bediening/onderhoud.

Veelgestelde vragen

Wat is beter: rookgaspijpketel of waterpijpketel?

Waterpijpketels zijn significant efficiënter dan rookgaspijpketels.

Redenen:

1. Water → stoom veel sneller. Water in buizen wordt omringd door warmte (niet omgekeerd). Buis bevat minder water dan tank rookgaspijpketel → minder tijd, minder brandstof. Waterpijpketel: stoom in ~5 min vs. 1+ uur voor rookgaspijpketel → aanzienlijke brandstofbesparing over tijd.
2. Waterpijpketels vereisen minder water. Once-through ontwerp → geen grote watervoorraad nodig → milieuvriendelijker.
3. Waterpijpketels passen sneller aan belastingveranderingen. Modulaire eenheden kunnen op/af → brandstof en water alleen bij behoefte → minder energieverspilling.
4. Waterpijpketels duren langer. Effectievere werking → langere levensverwachting.

Waar worden waterpijpketels gebruikt?

Waar hoge stoomdrukken vereist zijn (>3.000 psi). Voor stoomturbine-opwekking, verzadigde/oververhitte stoom. Procesindustrieën: chemie, raffinaderij, papier/fabrikaat.

Waarom is waterpijpketel efficiënter?

Rookgaspijpketels: rookgassen moeten grote hoeveelheid water opwarmen → langzaam, inefficiënt. Meer warmteverlies aan omgeving. Waterpijpketels: rookgassen langs buizen, minder water → sneller, minder warmteverlies → efficiënter.

Waarom kan een rookgaspijpketel geen hoge capaciteit hebben als waterpijpketel?

Rookgaspijpketels: kleine capaciteit/lage druk omdat warmteoppervlak voor verdamping kleiner is. Waterpijpketels: groter warmteoppervlak (rookgassen om buizen) → hogere capaciteit en druk (~127 kg/cm² of meer).

Verschil tankketel vs waterpijpketel?

Waarschijnlijk "rookgaspijp" vs "waterpijp". Bij rookgaspijp: hele tank onder druk met water/stoom, vuur door pijpen. Verouderd, historisch. Overdruk door fout → tank barst, doden. Waterpijpketel: druk alleen in buizen, tank heeft hete gassen. Buis scheurt → stoom loopt onschadelijk in vuurkast.

Dit waren de basisverschillen tussen waterpijp- en rookgaspijpketels in tabelvorm en beschrijvend. Rookgaspijpketel vs Waterpijpketel is een veelgestelde vraag. Als je dit artikel leuk vond, deel het en laat feedback in de reacties.
