Snap-fit ​​Design 101:basisprincipes, typen en best practices voor Snap Fit-verbindingen

Heeft u onlangs een productidee bedacht of moet u onderdelen vervaardigen met speciale eisen? Als dat zo is, wilt u waarschijnlijk onderdelen van hoge kwaliteit maken en tegelijkertijd de productiekosten verlagen en de esthetiek en het montagegemak verbeteren. Een essentieel ontwerpkenmerk dat u hierbij kan helpen, is de klikverbinding.

Hoewel het ogenschijnlijk eenvoudig is, komt er meer kijken bij het vastklikken van verbindingen dan op het eerste gezicht lijkt. Er zijn bijvoorbeeld verschillende soorten klikverbindingen, elk geschikt voor verschillende scenario's voor productontwerp. Daarnaast zijn er een aantal essentiële ontwerptips waaraan u zich moet houden bij het ontwerpen van klikverbindingen.

Dit artikel behandelt al deze en meer. Als je je snap-pasvorm wilt ontwerpen voor eenvoudige productie en om dure fouten te voorkomen, dan is dit artikel iets voor jou!

Wat is een Snap-fit?

Een snap-fit ​​is een klein uitsteeksel (in de vorm van een haak, kraal of kop) dat tijdens de montage doorbuigt om te passen bij een ander onderdeel, zoals hieronder weergegeven.

Afbeelding 1:Snap Fit
Bron:Wikimedia Commons

Merk op hoe het mannelijke deel afbuigt en in de groef op het vrouwelijke deel gaat om een ​​geheel te vormen. Het eenvoudige ontwerp stelt u in staat om assemblages te maken door slechts een kleine kracht uit te oefenen op het flexibele deel van het gewricht (of mannelijk deel). Evenzo is het demonteren van klikverbindingen vrij eenvoudig zonder de onderdelen te beschadigen, in tegenstelling tot conventionele verbindingsmethoden zoals lassen.

Veelvoorkomende soorten klikverbindingen

#1 vrijdragende klikverbinding

De cantilever snap-fit ​​verbinding is het meest voorkomende type snap-fit ​​verbinding. En zoals de naam al aangeeft, heeft een vrijdragende klikverbinding een vrijdragende balk en een taps toelopende haak op het mannelijke deel. Deze haak schuift in de opening van het vrouwelijke deel en buigt terug om de verbinding op zijn plaats te vergrendelen.

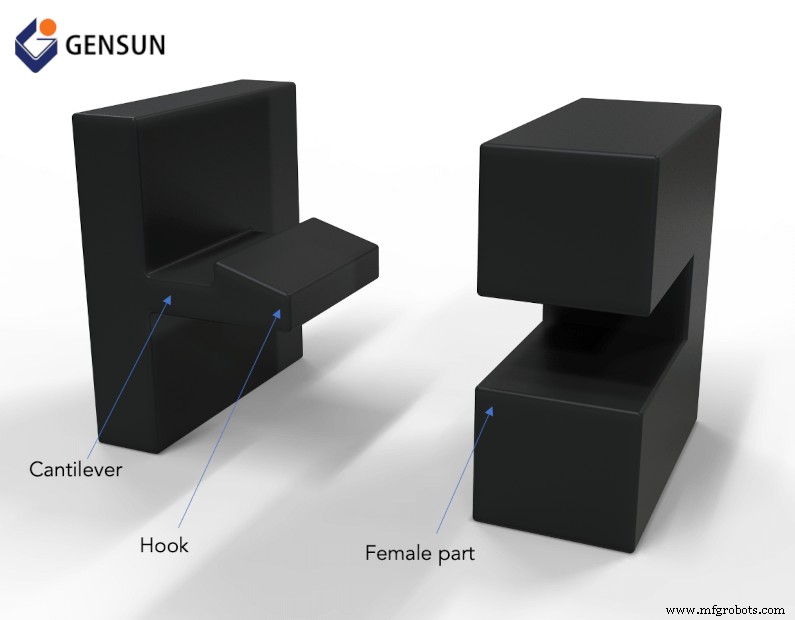

Afbeelding 2:Cantilever klikverbinding

Cantilever snap-fit ​​verbindingen zijn ideaal voor het monteren van twee vergelijkbare helften van een productbehuizing die gemakkelijk van elkaar moeten worden gescheiden. Je vindt ze bijvoorbeeld in regelpaneelmodules en plastic productbehuizingen.

#2 ringvormige klikverbindingen

De ringvormige klikverbindingen worden typisch gebruikt om symmetrische ronde delen of cilindrische delen te verbinden. Deze verbindingen hebben een bult (of richel) rond de omtrek van de mannelijke component, die interfereert (en past) in de groef in de buisvormige vrouwelijke component.

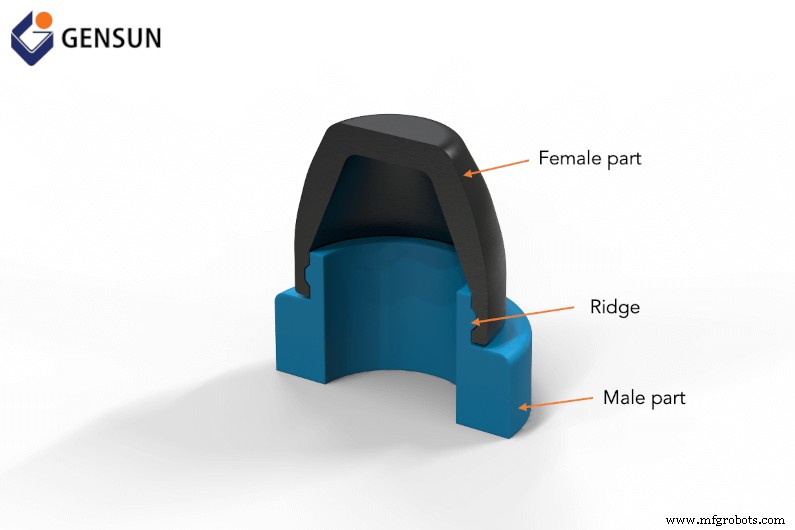

Afbeelding 3:Ringvormige klikverbindingen

De ringvormige klikverbindingen zijn handig bij het monteren van pennen en flessen met klikdoppen, plastic containers en lampbehuizingen. Deze verbindingen zijn echter veel uitdagender om te ontwerpen dan de vrijdragende klikverbindingen. De kracht die u nodig heeft om een ​​product met ringvormige klikverbindingen te klikken, is bijvoorbeeld moeilijk te berekenen (of te voorspellen) zonder de hulp van een zeer ervaren ingenieur of technicus.

#3 Torsie Snap-fit ​​verbindingen

De torsie snap-fit ​​verbindingen zijn vrij gelijkaardig aan de cantilever snap-fit ​​verbindingen. In tegenstelling tot de cantilever snap-fit ​​verbindingen, vertrouwen torsie snap-fit ​​verbindingen echter op veerkracht om twee componenten te verbinden. Een torsie-klikverbinding heeft bijvoorbeeld een veerbelaste hendel op een van de te monteren componenten. Deze hendel klikt op zijn plaats wanneer u de bijpassende delen tegen elkaar drukt. Ze zijn ideaal om een ​​scharnierend deksel op een container te bevestigen.

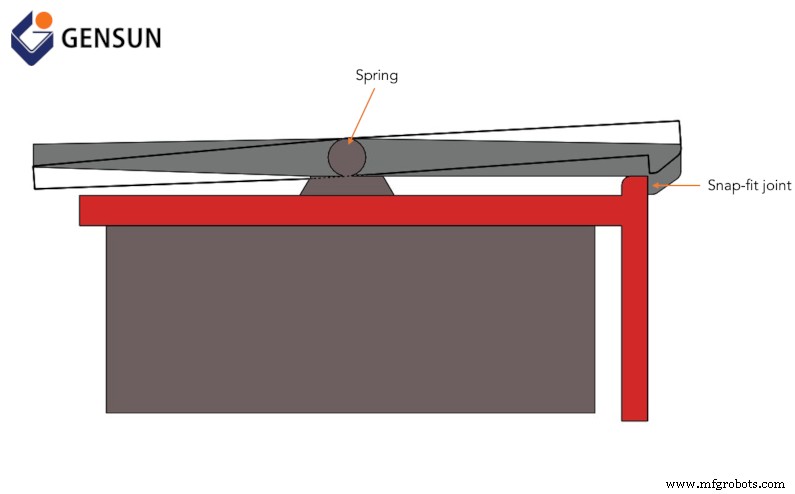

Afbeelding 4:Torsie snap-fit

Snap-fit ​​verbindingen ontwerpen:3 essentiële tips

#1 Vermijd scherpe hoeken aan de basis van de cantilever

Scherpe hoeken zijn de belangrijkste oorzaak van falen in cantilever snap-fit ​​verbindingen omdat ze de meeste belasting (of spanning) concentreren op de wortel van de cantilever. Topproductontwerpers verminderen de stressconcentratie door filets aan de basis van de cantilever op te nemen, zoals hieronder weergegeven.

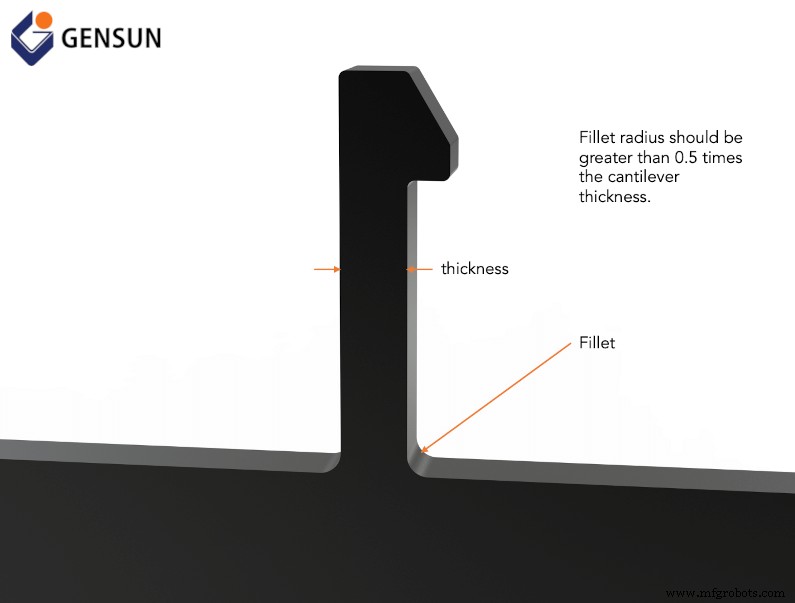

Afbeelding 5:Voeg filet toe aan de basis van de cantilever

Deze filets helpen de spanning over een groter gebied te verdelen, waardoor de kans op falen wordt verkleind. Om het beste uit filets in cantilever snap-fit ​​verbindingen te halen, moet u ervoor zorgen dat de afrondingsradius ten minste 0,5 keer de cantileverdikte is.

#2 Taper de Snap Fit

Het is niet genoeg om filets aan de basis van de cantilever op te nemen; Productontwerpers van het hoogste niveau laten ook de gehele lengte van de cantilever taps toelopen, zoals weergegeven in de onderstaande afbeelding.

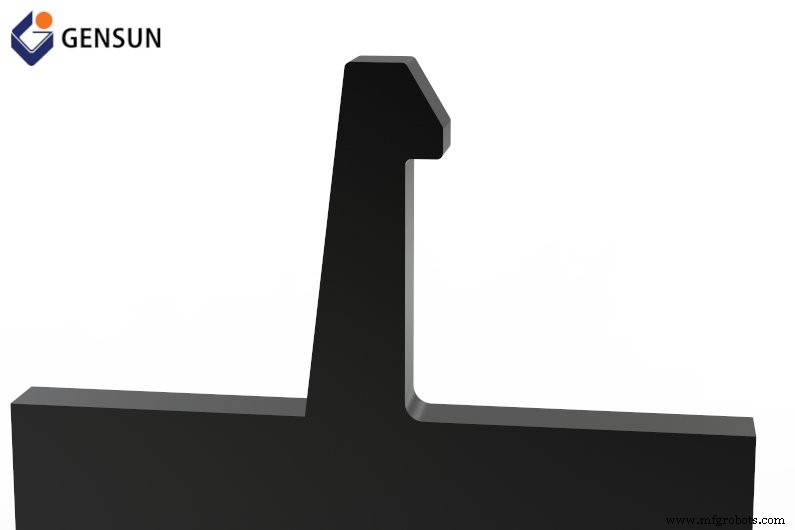

Afbeelding 6:Taps toelopend over de gehele lengte van de cantilever

Dit komt omdat snap-fit ​​ontwerpen met constante dwarsdoorsnedegebieden een ongelijkmatige spanningsverdeling ervaren. Als gevolg hiervan hebben ze de neiging om sneller te falen in gebruik in vergelijking met taps toelopende ontwerpen. Bovendien gebruiken taps toelopende ontwerpen minder materiaal, waardoor u de materiaal- en fabricagekosten aanzienlijk kunt verlagen.

#3 Vergroot de breedte van de clip (of haak)

Topproductontwerpers ontwerpen klikverbindingen met een breedte van minimaal 5 mm. Snap-fit ​​ontwerpen met brede clips (of haken) zijn over het algemeen sterk en stijf, waardoor ze ideaal zijn voor toepassingen die een hoog draagvermogen vereisen.

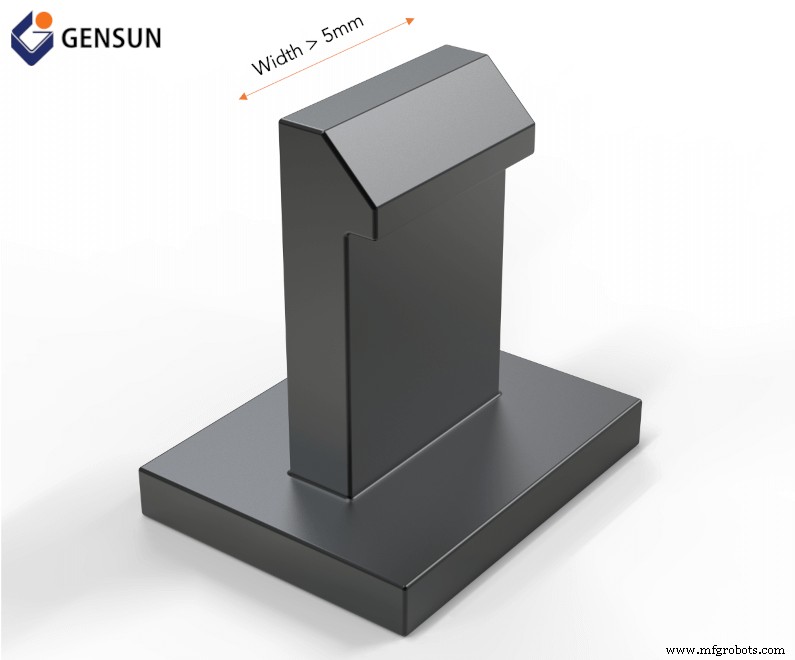

Afbeelding 7:Vergroot de breedte van de clip

Ontwerp en fabricage van snap-fit ​​verbinding:Gensun kan helpen

Snap-fit ​​verbindingen kunnen u helpen een indrukwekkende productesthetiek, montage en sterkte te bereiken, zolang ze maar correct zijn ontworpen en vervaardigd voor de specifieke toepassing. Daarom hangt het succes van uw productontwerp- en ontwikkelingsproject af van u en uw fabrikant.

Gensun Precision Machining is een toonaangevende leverancier van productiediensten in heel Azië. We zijn al bijna twee decennia actief en bieden hoogwaardige productiediensten aan klanten in verschillende industrieën. We gebruiken ultramoderne processen, waaronder CNC-bewerking, spuitgieten en 3D-printen, om hoogwaardige klikverbindingen en producten te creëren.
