Beste gratis circuitsimulator:de beste 13 simulatiesoftware

Zoals de naam al doet vermoeden, simuleert/imiteert een circuitsimulator hoe elektronische apparaten of circuits zich gedragen. Ze zijn vaak toepasbaar bij virtuele analyse, het tekenen van circuits en het ontwerpen van circuits op een computer.

Een online simulator is niet alleen snel en kosteneffectief, maar maakt het simuleren van een circuit ook praktischer dan wanneer je het fysiek zou bouwen.

Na grondig onderzoek naar de beste gratis online simulators, kwamen we uit op de 13 softwaresimulators waarover we je kort zullen informeren. Ze hebben niet alleen een grafische golfvormviewer en fotodiodes, maar ze kunnen ook beschikken over schematische editors en ondersteunende weerstanden.

De beste 13 gratis circuitsimulator

Hieronder vindt u een lijst met de 13 beste circuitsimulatorsoftware die u zou moeten proberen.

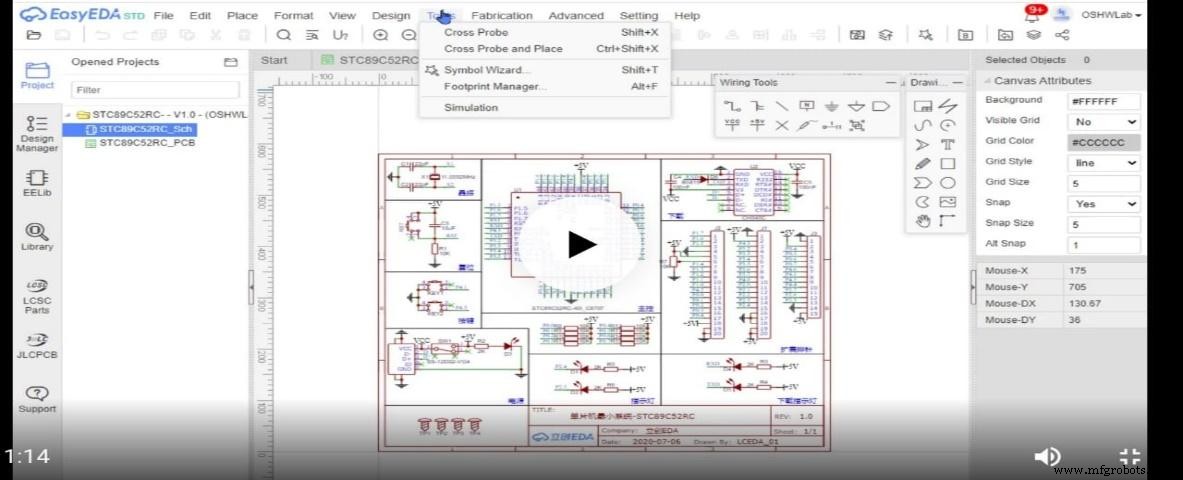

1. EasyEDA

EasyEDA is een cloudgebaseerde simulatietool voor circuits. Het bevat functies zoals een mixed-mode circuitsignaal, een verbeterde schematische opname en een efficiënte PCB-lay-out.

Bovendien bedient het veel mensen, zoals hobbyisten, elektronica-ingenieurs of zelfs studenten.

EasyEDA-download.

Voordelen

  • Eerst en vooral is het gratis.
  • Dan hoef je geen drukte te maken bij het ontwerpen van een circuit, omdat het gebruiksvriendelijk is.
  • Het heeft ook verschillende speciale functies voor de simulatie van circuits. Daarom is de simulator een hoogwaardige keuze voor circuit/PCB-ontwerp.
  • Verder groeit het voortdurend en heeft het momenteel een grote gemeenschap.
  • En het is erg krachtig.

Nadeel

  • Helaas, als je niet bekend bent met deze site, kan het moeilijk zijn om er doorheen te manoeuvreren. Het is daarom raadzaam om de handleiding te volgen.

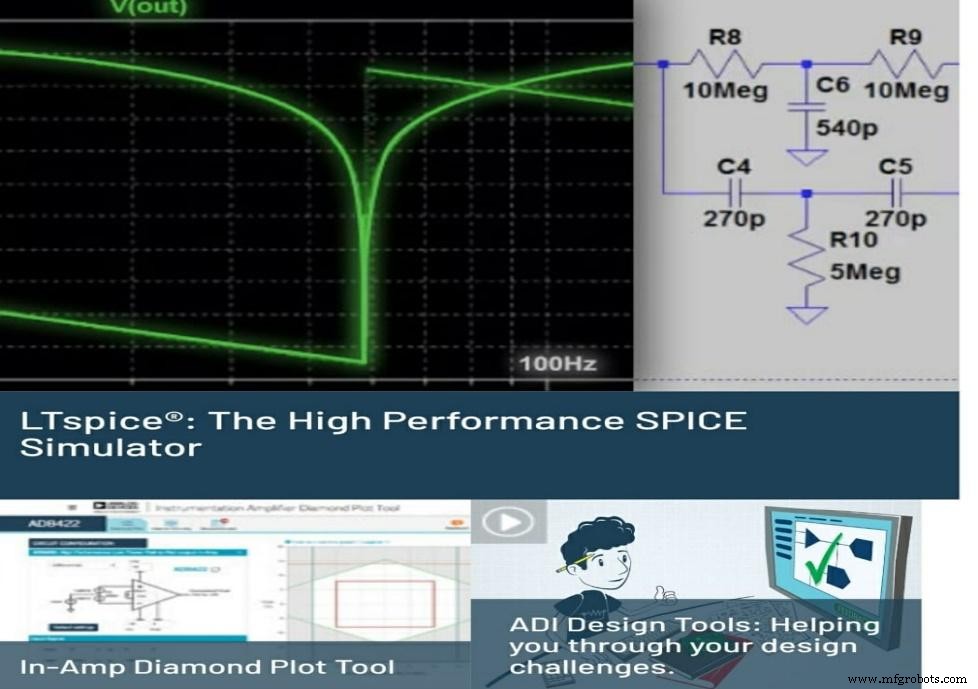

2. LT Spice Simulator

Een LTspice-simulator is een van de gratis circuitsimulatietools van Linear (Linear Technology Corporation). Als gerenommeerd bedrijf is LTspice ongetwijfeld een van de beste gratis online simulators die er is. Enkele van de speciale functies zijn MOSFET-modellen, meer dan 200 operationele versterkermodellen, transistormodellen en vele andere.LTspice-download.

Voordelen

  • LTspice heeft een verbeterde SPICE, waardoor het veel sneller werkt dan andere normale SPICE-simulators bij het schakelen van regelaars.
  • Dan is het zeer efficiënt.

Nadeel

  • De grootste tekortkoming die LTspice tegenhoudt, is de gepatenteerde codebasis zoals gelicentieerd door linear. Bijgevolg beperkt het zijn interactiegrenzen, waardoor een kans op gezamenlijke ontwikkeling wordt ontzegd.

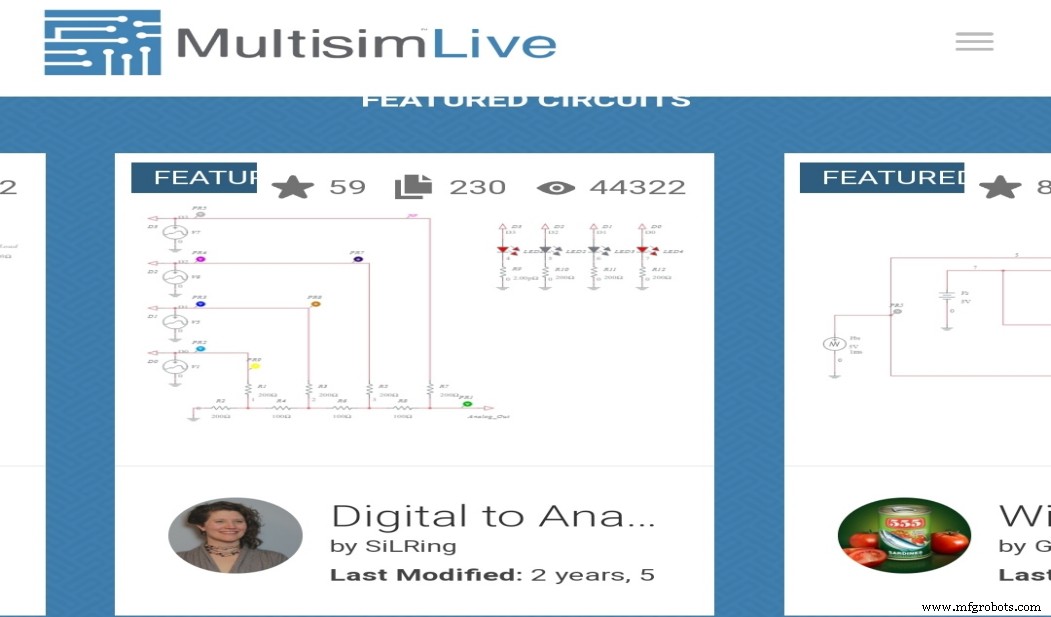

3. MultiSim

MultiSim, een online circuitsimulatietool/software van National Instruments, is een simulatietool voor studentenversies. Maar helaas heeft het beperkte toegang. Desalniettemin is het perfect voor beginners als het gaat om elektronische circuits die betrokken zijn bij het bouwen van circuits.

Enkele van de belangrijkste kenmerken zijn het maken van PCB's, een kleine verkenning van het breadboard in een 3D-versie voordat u de laboratoriumopdrachten indient, onder andere.

MultiSim-download

Voordelen

  • Het is gebruiksvriendelijk en daarom aanbevolen voor beginners.
  • Het is dan een open-source simulator (gratis).
  • Je kunt de simulator ook op je telefoon gebruiken, omdat deze niet beperkt is tot de computer.
  • Nogmaals, je kunt een breadboard-simulatie uitvoeren met een MultiSim-simulator.
  • Bovendien kun je je werk/project delen met de rest van de online community om je te helpen verbeteren.
  • Ten slotte is het rijk aan beginnersvriendelijke functies die uitgebreid zijn.

Nadeel

  • Helaas maakt een studentenversie het inefficiënt voor expertisewerk omdat het beperkte toegang heeft.

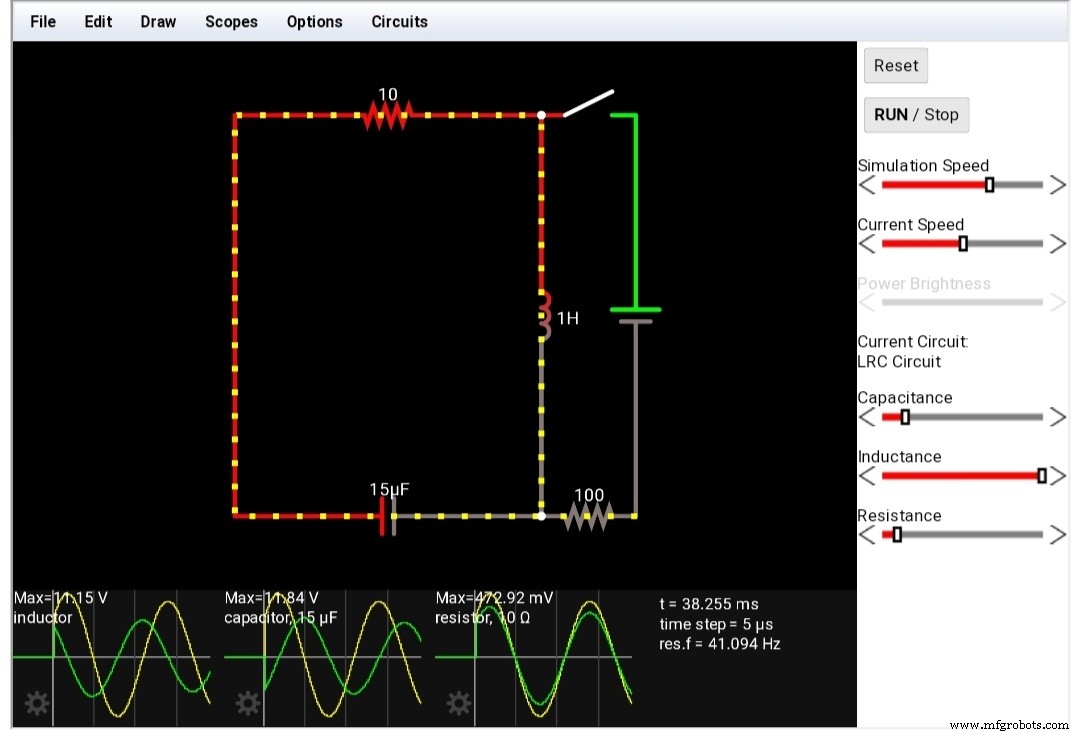

4. Circuit Sims

Circuit Sims heeft een grote voorkeur voor nieuwkomers in de zoektocht om te begrijpen hoe elektronische en eenvoudige circuits werken. Bovendien werkt het in elke browser, een factor die enorm bijdraagt ​​aan zijn populariteit.

Circuit Sims downloaden

Voordelen

  • Het is gemakkelijk te gebruiken en begrijpt het formaat.
  • Je hebt dan niet per se een account nodig omdat het gratis is.
  • Eindelijk is het een Open Source-simulator.

Nadelen

  • De GUI is op het eerste gezicht niet zo pakkend of aantrekkelijk, maar je zult er wel aan wennen.
  • Bovendien vindt u beperkte bibliotheekonderdelen.

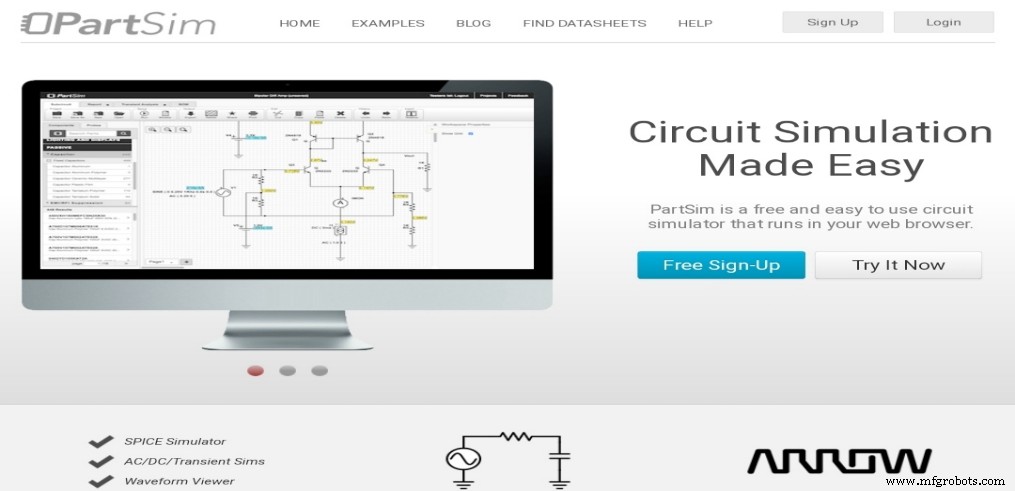

5. PartSim

PartSim is software voor het bouwen van circuits zonder installatie die u aantreft wanneer u door uw website bladert. Het bevat functies zoals een grafische golfvormviewer, een SPICE-simulatie-engine en een webgebaseerde schematische opnametool.

PartSim-download

Voordelen

  • PartSim heeft een duidelijke lay-out waardoor het gebruiksvriendelijk is.
  • Bovendien is het gratis.
  • Verkopers wijden ook hun grote aantal onderdelen aan de site, waardoor het een betere optie is bij praktisch gebruik.

Nadelen

  • Het is niet krachtig genoeg, maar kan beginners nog steeds effectief van dienst zijn.
  • Het heeft misschien verschillende operationele versterkers in zijn bibliotheek, maar het mist nog steeds andere benodigde IC's.

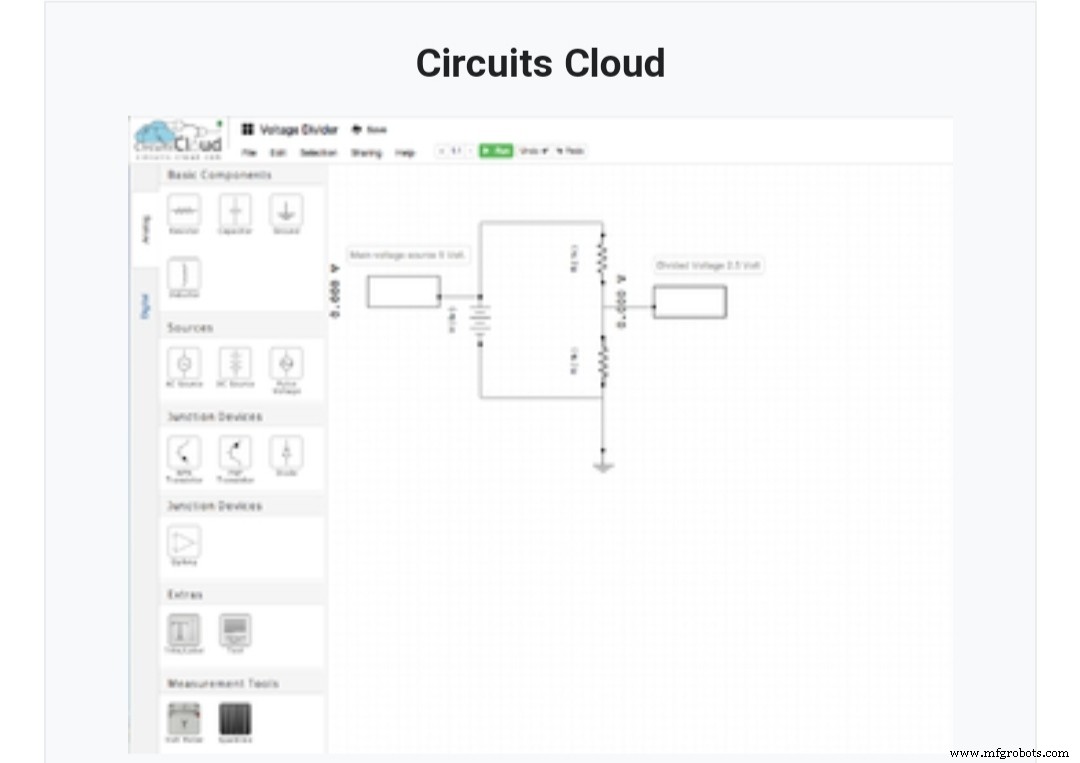

6. CircuitsCloud

Met een CircuitsCloud-simulator moet u eerst een account aanmaken voordat u deze kunt gebruiken. Het is een online simulator die werkt aan zowel analoge als digitale simulatie.

Circuits-clouddownload

Voordelen

  • Het is gratis.
  • Bovendien kan iedereen de functies ervan gemakkelijk begrijpen en zo bijdragen aan een snel circuitontwerp.

Nadelen

  • Ten eerste heeft de CircuitsCloud-bibliotheek niet voldoende MCU's en digitale IC's.
  • Verder animeert de simulatie de richting van de stroom niet.

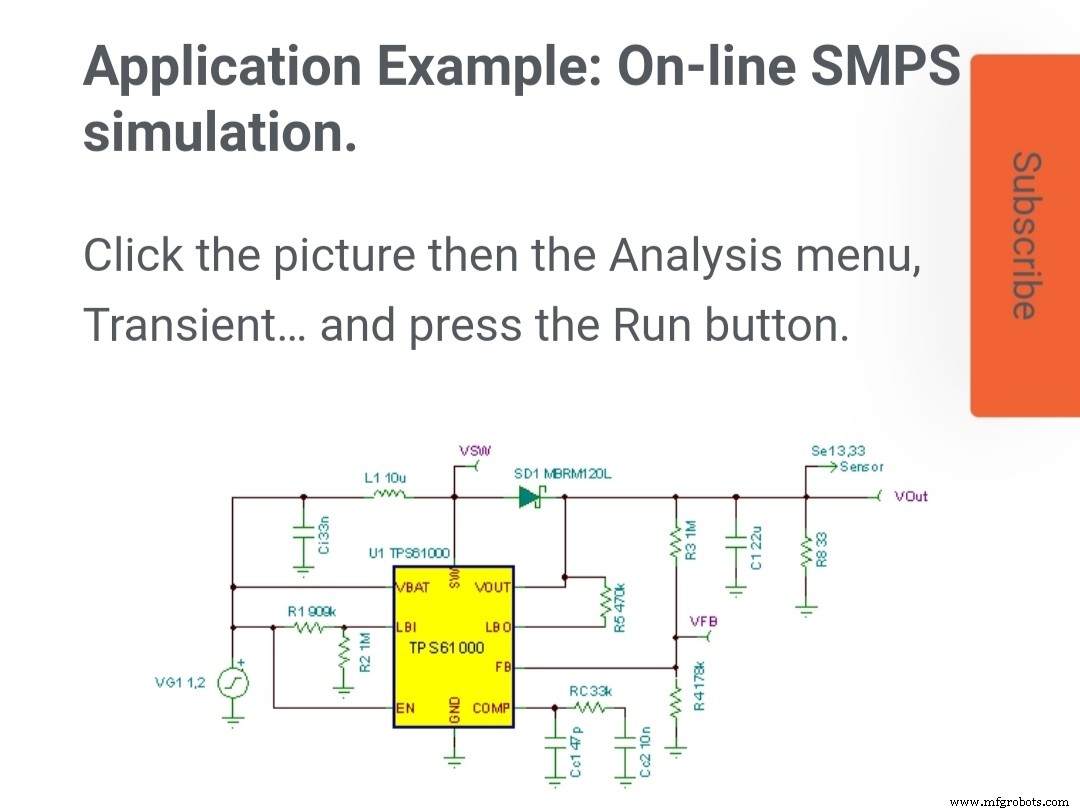

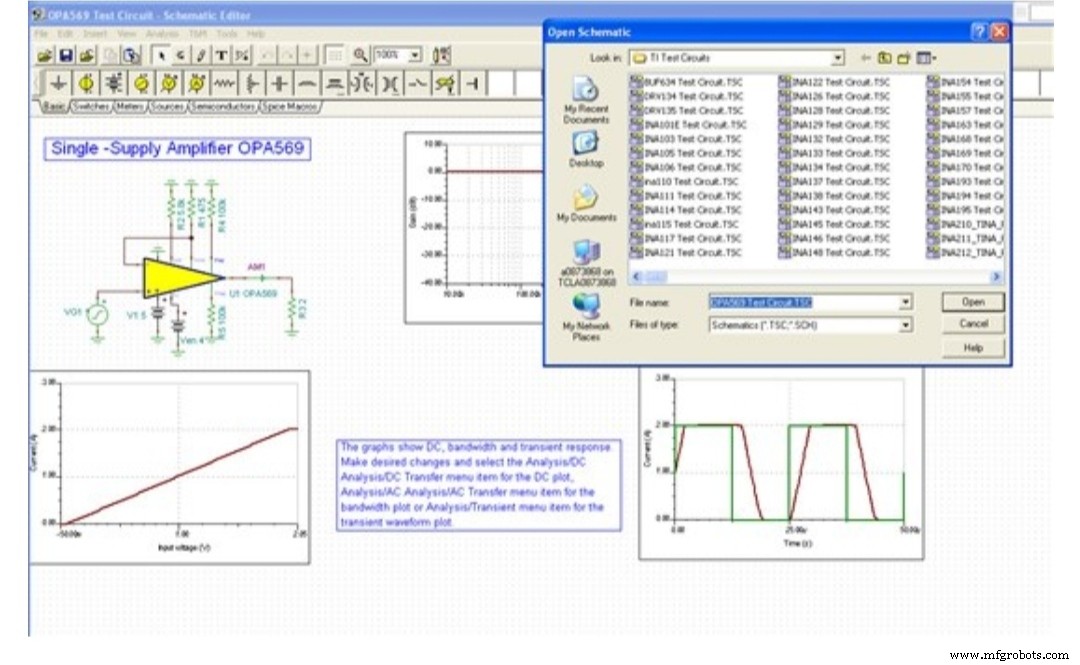

7. Tina-TI

Tina-TI is een gratis online circuitsimulatietool die functies uitvoert zoals circuitopbouw, ruisanalyse, DC/AC-analyse, Fourier-analyse, transiënte analyse, om er maar een paar te noemen. Wat de werking betreft, zal het vaak de genoemde analyse uitvoeren na het ontwerp van de schakeling en vóór het simulatieproces. Bovendien controleert het vóór simulatie op fouten in een circuit.

Tina TI downloaden

Voordelen

  • Je kunt altijd Tine-TI gebruiken om SPICE-circuits te simuleren.
  • Verder kunt u ervoor kiezen om de waarde van de componenten naar wens te wijzigen.
  • Het is ook gemakkelijk te gebruiken bij het ontwerpen en simuleren van circuits.
  • Nadat je je project hebt voltooid, kun je het op de pc opslaan als een schematisch bestand voor toekomstig gebruik. Als alternatief kunt u doorgaan en het exporteren als een XML of afbeelding.
  • Het zorgt ervoor dat het circuitontwerp foutloos is.

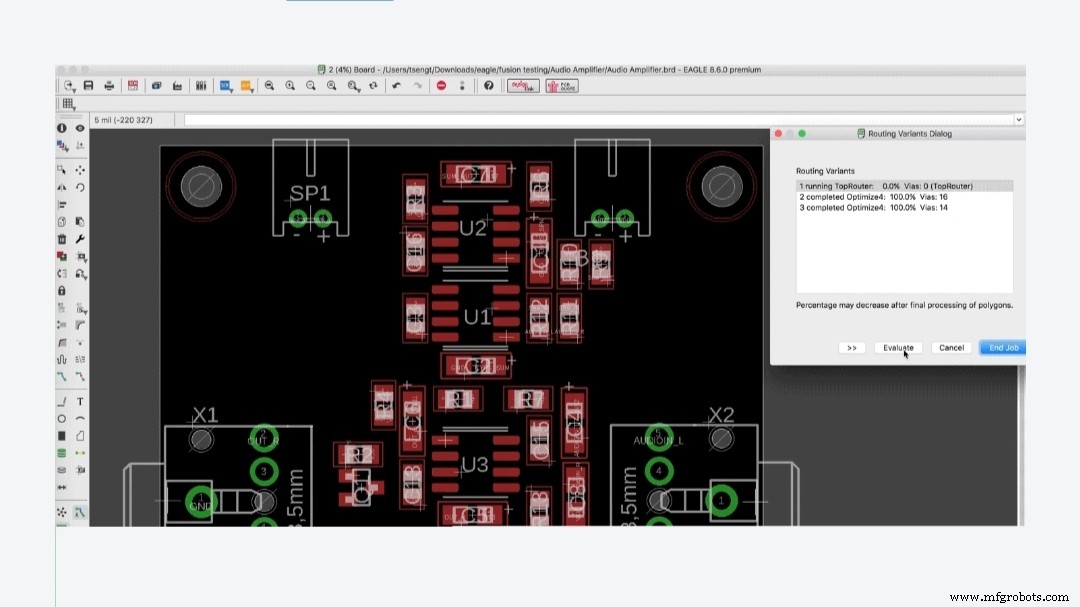

8. AutoDesk

AutoDesk is een circuitsimulatiesoftware die u helpt bij het ontwerpen van circuits, het bekijken van het circuit in een breadboard, het integreren van Arduino, het simuleren van het circuit en ten slotte het bouwen van een PCB. Een manier waarop de simulator uniek is, is dat je direct Arduino-programmering kunt doen terwijl je op deze site bent.

AutoDesk-download

Voordelen

  • Ten eerste kun je het gebruiken om een ​​Arduino te simuleren.
  • Bovendien vind je in de bibliotheek veel onderdelen.
  • U kunt het uitgangsontwerp ook gemakkelijk interpreteren en vervolgens de referentie gebruiken om in de toekomst een echte circuitverbinding te maken.

Nadelen

  • AutoDesk vereist grote expertise, omdat het moeilijker is dan andere simulatoren wanneer het wordt gebruikt voor circuitontwerp.
  • Je kunt er ook niet snel een circuit mee tekenen.

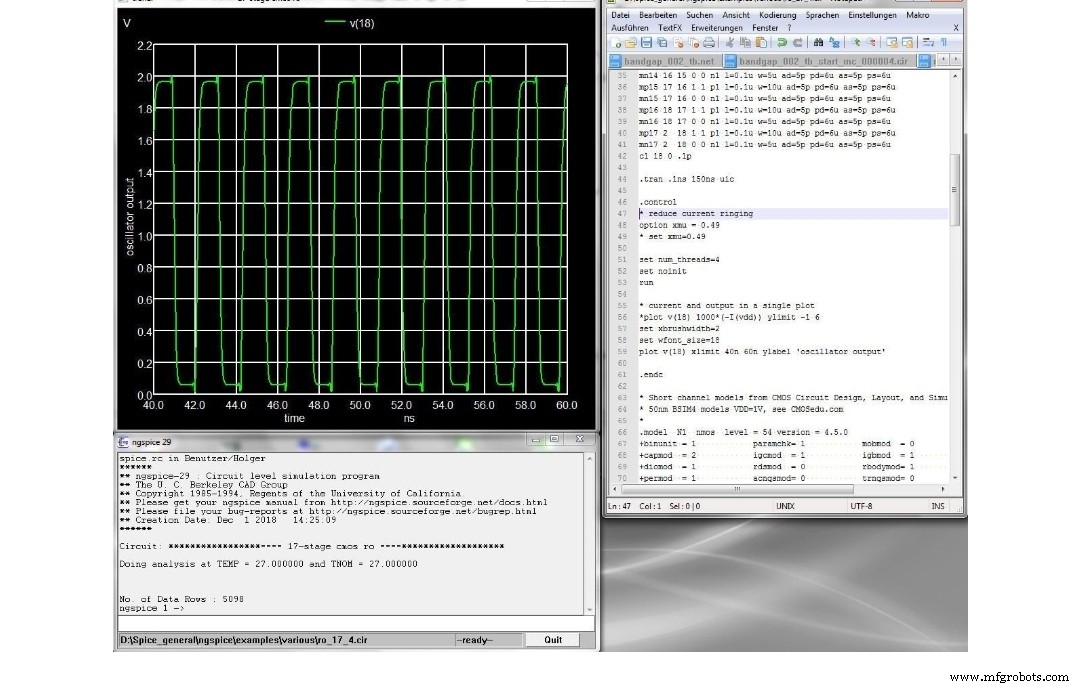

9. NgSpice

NgSpice is een bekende online simulator van Sourceforge met de eigenschap een open-source simulator te zijn. Bovendien is het een mixed-signal simulatie-engine met drie open-source softwarepakketten, namelijk Xspice, Spice3f5 en Cider. Bovendien maakt het deel uit van gEDA-projecten, en dankzij talrijke suggesties ernaartoe wordt het voortdurend verbeterd.

NgSpice-download

Voordeel

  • Het collaboratieve karakter van de NgSpice-applicatie stelt u in staat om deel te nemen aan het ontwikkelingsteam en uw circuitsimulatie te verbeteren.

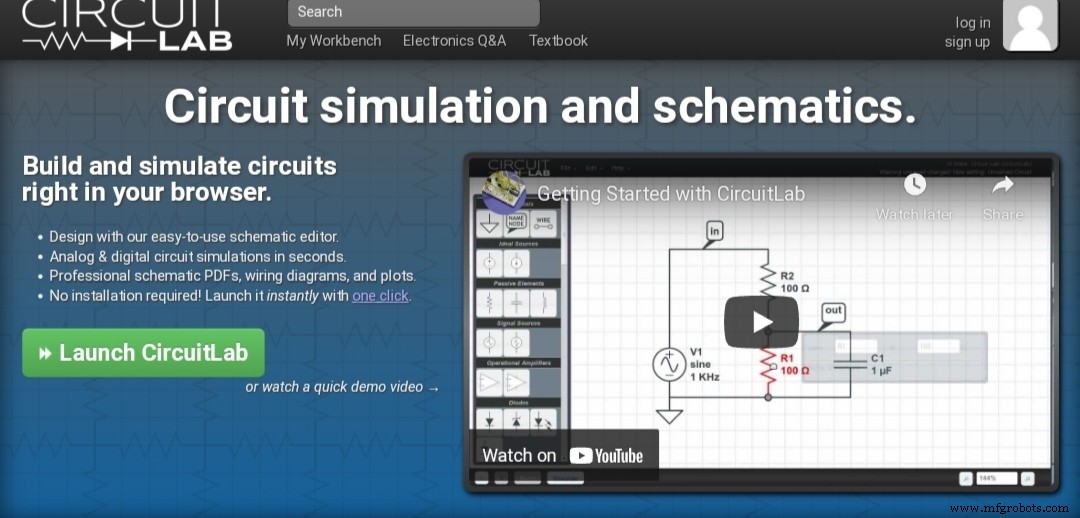

10. Circuit LAB

Het is een online circuitsimulator die helaas niet helemaal gratis is.

De uitstekende eigenschappen compenseren echter de niet-vrije staat. Bovendien heeft het een nauwkeurige digitale en analoge simulator die het effectief in gebruik maakt.

Circuit Lab-download

Voordelen

  • Het is geschikt voor experimentatoren en nieuwelingen vanwege het goed gebouwde platform en de betaalbare bibliotheek.
  • Als u verdere analyse nodig heeft, kunt u de uitvoerresultaten of de gesimuleerde grafiek exporteren naar een CSV-bestand en dit later gebruiken.
  • Je kunt niet alleen vooraf ontworpen circuits krijgen, maar ook circuitontwerp met circuit LAB is eenvoudig.

Nadelen

  • Het is misschien geen gratis platform, maar de demo is gratis.
  • Het vereist ook de integratie van meer digitale IC's in de bibliotheek.
  • Dan kunnen ontwikkelaars, naast grafische weergave, interactieve simulaties toevoegen voor een betere ervaring.

11. Beste gratis circuitsimulator– TinaCloud

Het valt onder de Tina-software en is webgebaseerd. TinaCloud vereist geen installatie en kan vrij worden uitgevoerd tijdens het online browsen. Bovendien helpt het bij het ontwerpen van digitale en analoge elektronische schakelingen en hun simulatie.

TinaCloud-download

Voordelen

  • Allereerst helpt het studenten hun voortgang online te volgen, aangezien de tools de kennis van studenten controleren.
  • Het kan niet alleen toegang geven tot applicatiecircuits van de Infineon Designer, maar het kan ook ontwerpen van Infineon Designer uploaden en gebruiken.

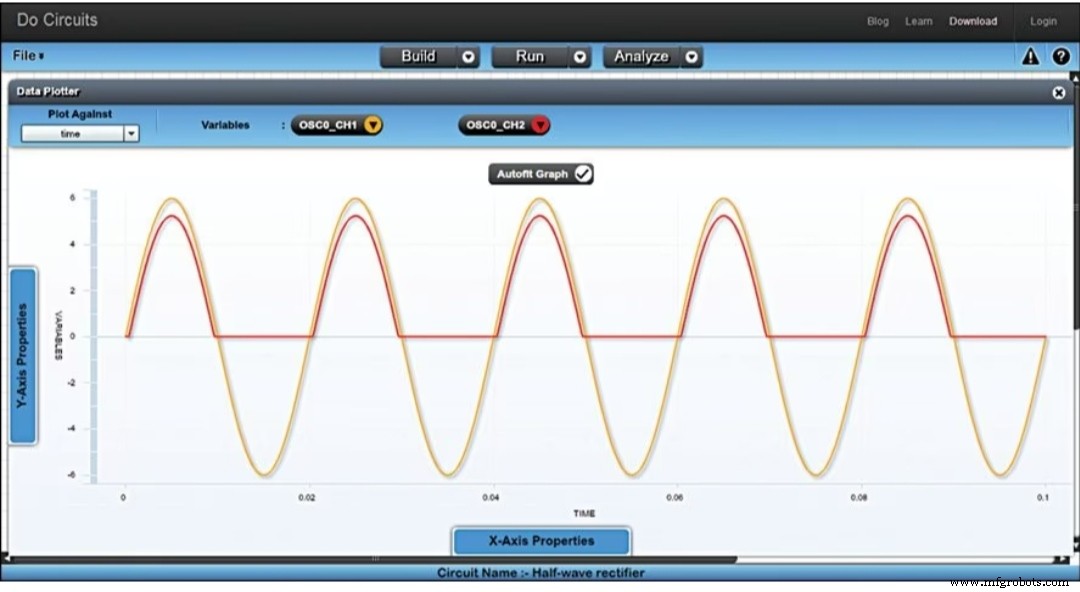

12. Beste gratis circuitsimulator– DoCircuits

Het functioneert om zowel analoge als digitale circuits te creëren. Het is echter mogelijk niet zo efficiënt als andere simulatoren. Nogmaals, u moet inloggen wanneer u uw project uitvoert, omdat het niet gratis is.

coCircuits downloaden

Voordelen

  • Je vindt verschillende voorontwerpen op de site.
  • Dan zien de elektronische componenten er echt uit.
  • Nog beter, het heeft een interactief ontwerp. Het is echter traag.

Nadelen

  • Er is een limiet in simulatie.
  • Helaas kun je ook geen digitale en analoge componenten toepassen op een soortgelijk circuit.

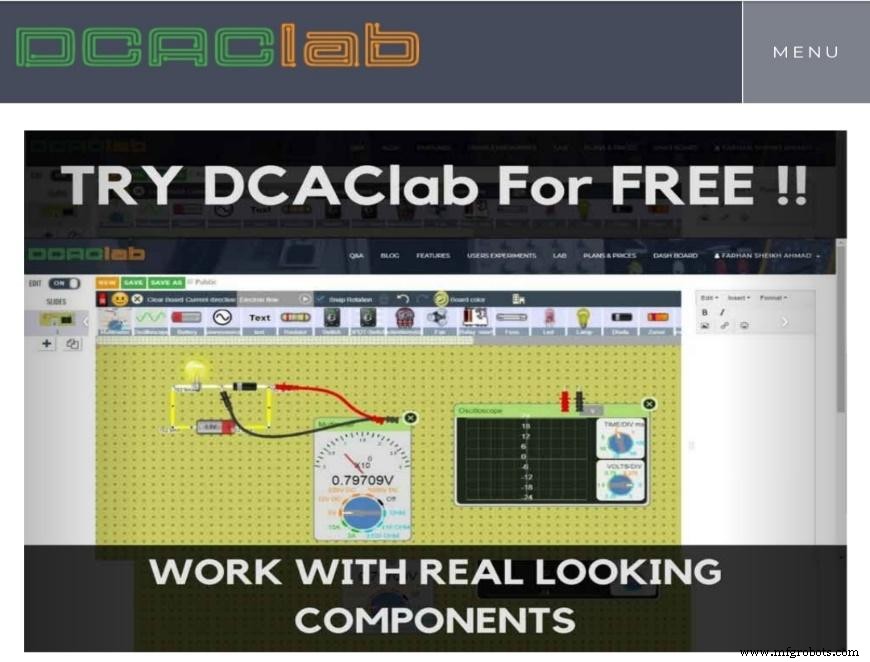

13.Beste gratis circuitsimulator– DC/AC Virtual L ab

Zoals de naam al doet vermoeden, bouwt een virtuele DC/AC-labsimulator DC/AC-circuits met verschillende componenten. Zo zijn er fotodiodes, weerstanden, batterijen, etc. Maar ondanks dat het aantrekkelijk is, kent het wel wat tegenslagen.

Virtueel DC/AC-lab

Voordelen

  • Het ziet er echt uit en is daarom leuk om te gebruiken.
  • De gebruikersinterface is ook eenvoudig en gemakkelijk te begrijpen.

Nadelen

  • Vaak heeft het een minder krachtige simulatie en een beperkte bibliotheek.
  • Dan is het misschien niet helemaal gratis.

Samenvatting

Tot slot, in de technologische wereld van vandaag zult u ongetwijfeld verschillende circuitsimulatorsoftware tot uw beschikking hebben. Met de bovenstaande 13 online-tools voor circuitsimulatie bent u echter al op de goede weg. Behalve dat ze volledig gratis zijn, kunt u ze rechtstreeks vanaf de website gebruiken zonder het downloadproces op te nemen. Verder rekent u, afhankelijk van uw kennisniveau en wensen, moeiteloos af met een passende simulator. Het is omdat ze de specificaties hebben die je nodig hebt. Zoals altijd kunt u nog steeds contact met ons opnemen als u hierover meer informatie nodig heeft.
