CNC-draaigids

Het is onze missie om u te helpen bij het vinden van prototypes van professionele kwaliteit en aangepaste onderdelen voor kleine tot middelgrote volumes, zodat u uw kritieke deadlines kunt halen en uw projecten in beweging kunt houden. Dat doen we door een one-stop-shop aan te bieden voor custom manufacturing, waaronder CNC-frezen en CNC-draaien. Protocase kan uw op maat gemaakte CNC-onderdelen en -behuizingen in slechts 2-3 dagen vervaardigen zonder minimale bestelling.

Deze blog biedt een basisgids voor CNC-draaien bij Protocase.

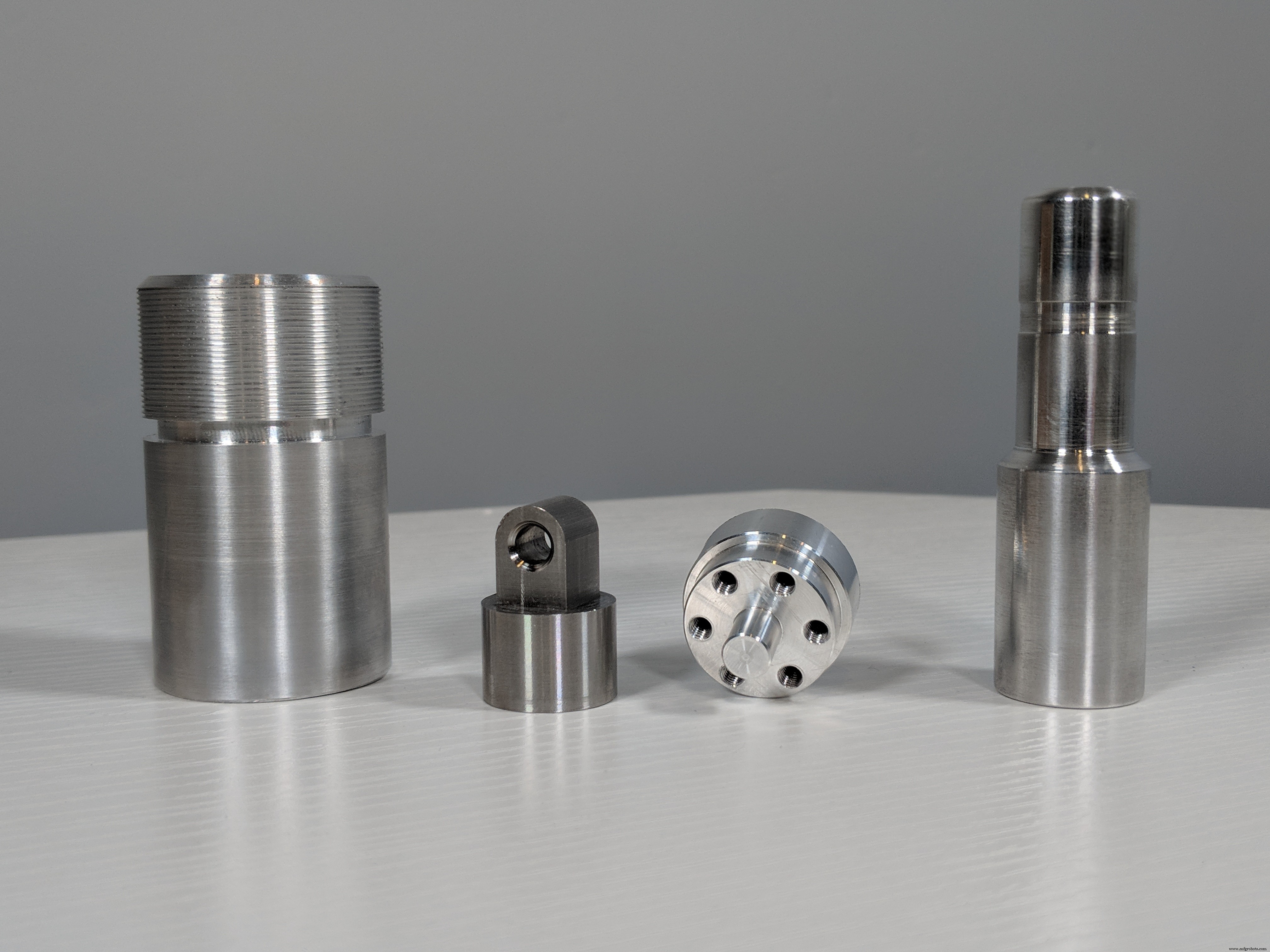

CNC-draaien – en waarvoor het nuttig is

CNC-draaien is een metaalfabricageproces waarbij een onderdeel op zijn plaats wordt gehouden op een roterende spil die contact maakt met een stationair gereedschap om materiaal te verwijderen totdat het onderdeel de gewenste vorm heeft.

Het belangrijkste voordeel van CNC-draaien is dat het proces complexe geometrieën kan vormen die anders niet beschikbaar zouden zijn in CNC-freesmachines. Dit geldt met name voor cilindrische onderdelen of "golvende" kenmerken, die anders zeer moeilijk te vormen zouden zijn binnen een CNC-frees. Dit wil niet zeggen dat CNC-draaien alleen afgeronde onderdelen kan produceren - er is een grote verscheidenheid aan geometrieën mogelijk bij het gebruik van een draaibank, inclusief vierkante en zeshoekige vormen.

Materialen voor CNC-draaien

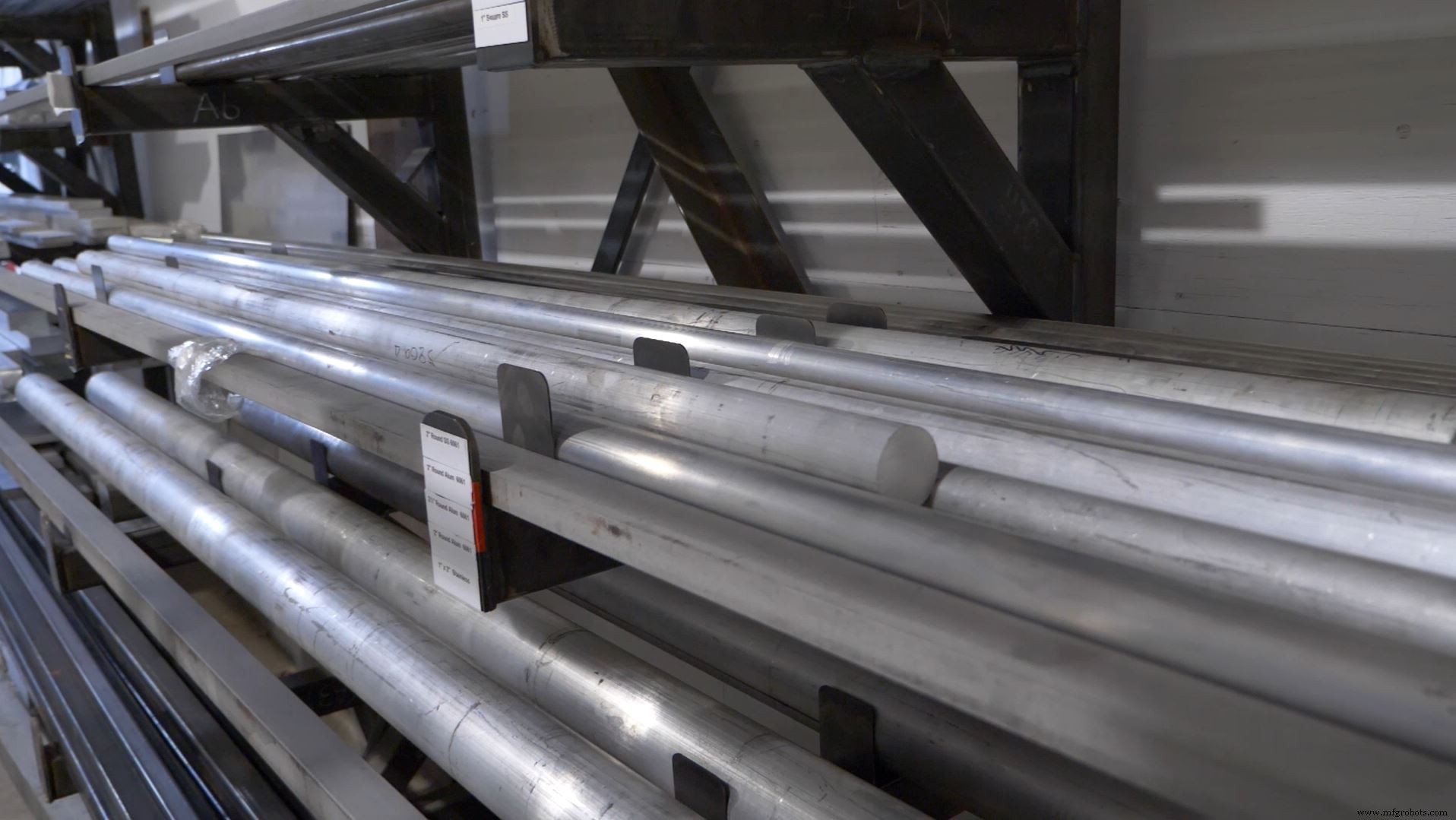

Protocase heeft aluminium, koudgewalst staal en roestvrijstalen stafmateriaal op voorraad in verschillende lengtes en diameters.

We kunnen ander staafmateriaal kopen voor extra levertijd en kosten, mocht u dit specifiek nodig hebben voor uw projectvereisten.

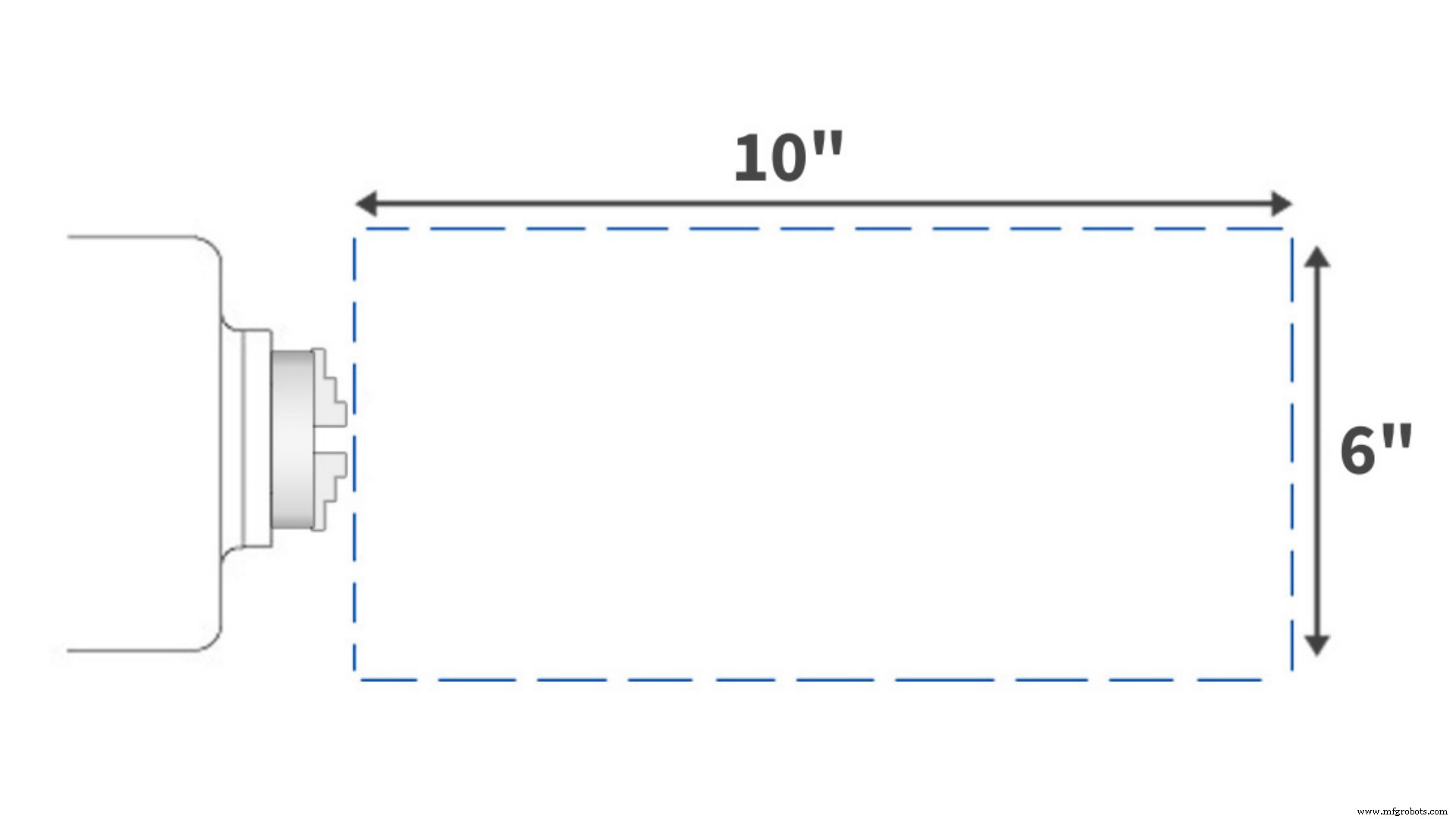

CNC-draaiwerkenvelop

Het werkbereik bepaalt de grootte van het onderdeel dat we in onze CNC-draaibanken kunnen plaatsen.

Bij Protocase gebruiken we een 8-inch diameter boorkop, met een 2-inch spindelboring . Dit vertaalt zich in een maximale onderdeelgrootte van een diameter van 6-inch met een lengte van 10-inch .

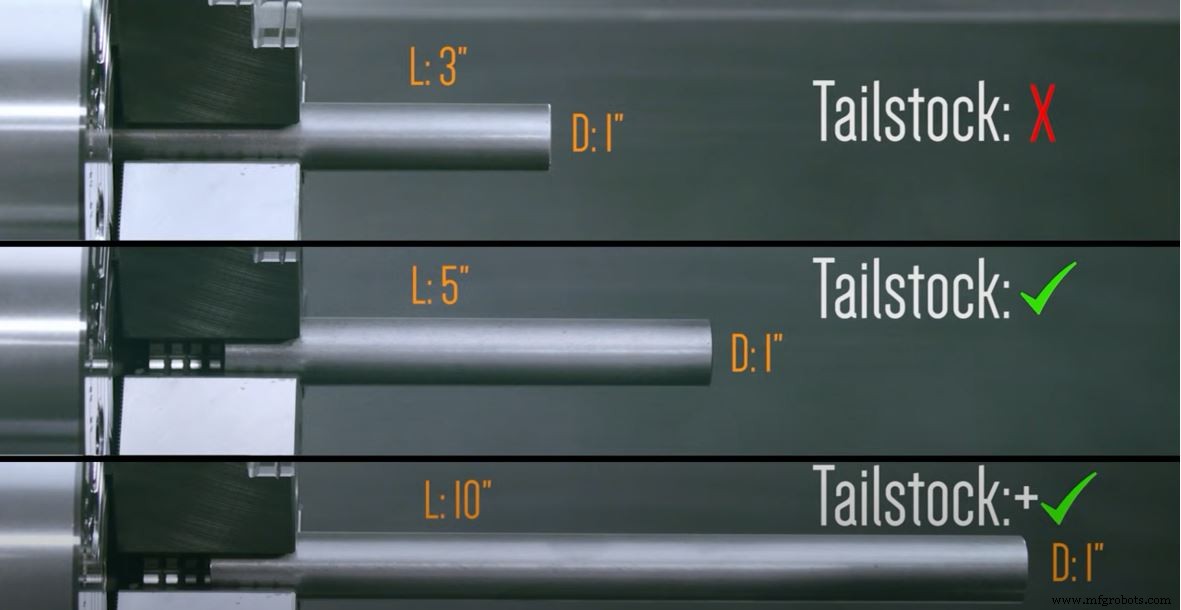

Lengte tot diameterverhouding voor CNC-draaien

Bij het maken van CNC-gedraaide onderdelen is de lengte-diameterverhouding een belangrijk onderdeel van uw ontwerp. De algemene vuistregel is om geen lengte-tot-diameterverhouding te hebben die groter is dan 5. Als deze verhouding wordt overschreden, wordt er te veel kracht uitgeoefend op een onderdeel dat het niet kan dragen, wat resulteert in een storing.

Bij kleinere diameters is een nog kleinere verhouding tussen lengte en diameter vereist omdat de lengte een veel grotere invloed heeft op de doorbuiging van het onderdeel. De verhoogde druk op slanke onderdelen zal eveneens het risico op falen vergroten.

Hoekradius voor CNC-draaien

Hier bij Protocase kunnen we binnenhoekradii op gedraaide onderdelen in de meeste gevallen tot een straal van 0,008” bereiken. Als u echter vasthoudt aan hoekradii van 0,032 inch of groter, zullen de kosten dalen.

Scherpere radii verhogen de kosten door het vergroten van het aantal gereedschappen en de tijd die nodig is voor een klus. Laat uw Protocase-accountmanager weten welke specifieke radius u nodig heeft en we zullen ons best doen om aan uw behoeften te voldoen.

CNC-draaitoleranties

De standaardtolerantie van Protocase is +/- 0,005” voor CNC-gedraaide onderdelen. In sommige gevallen kunnen we soms nauwere toleranties bereiken, afhankelijk van de geometrie van uw onderdelen en het gereedschap dat we gebruiken.

Als uw onderdeel een nauwere tolerantie vereist dan onze standaard +/- 0,005″, laat het ons dan weten in de offertefase. Ons team kan uw vereisten beoordelen en adviseren over uw opties.

CNC-draaigereedschappen

CNC-draaibanken kunnen een verscheidenheid aan gereedschappen gebruiken, waaronder tappen, ruimers en nog veel meer. De belangrijkste gereedschappen die voor CNC-draaibanken worden ingezet, verschillen van die voor CNC-freesmachines. Op een CNC-frees wordt het gereedschap snel rondgedraaid om materiaal te verwijderen wanneer het in contact komt met het onderdeel. Bij CNC-draaibanken is het het onderdeel dat wordt gesponnen, dat vervolgens wordt gevormd door een stationair gereedschap.

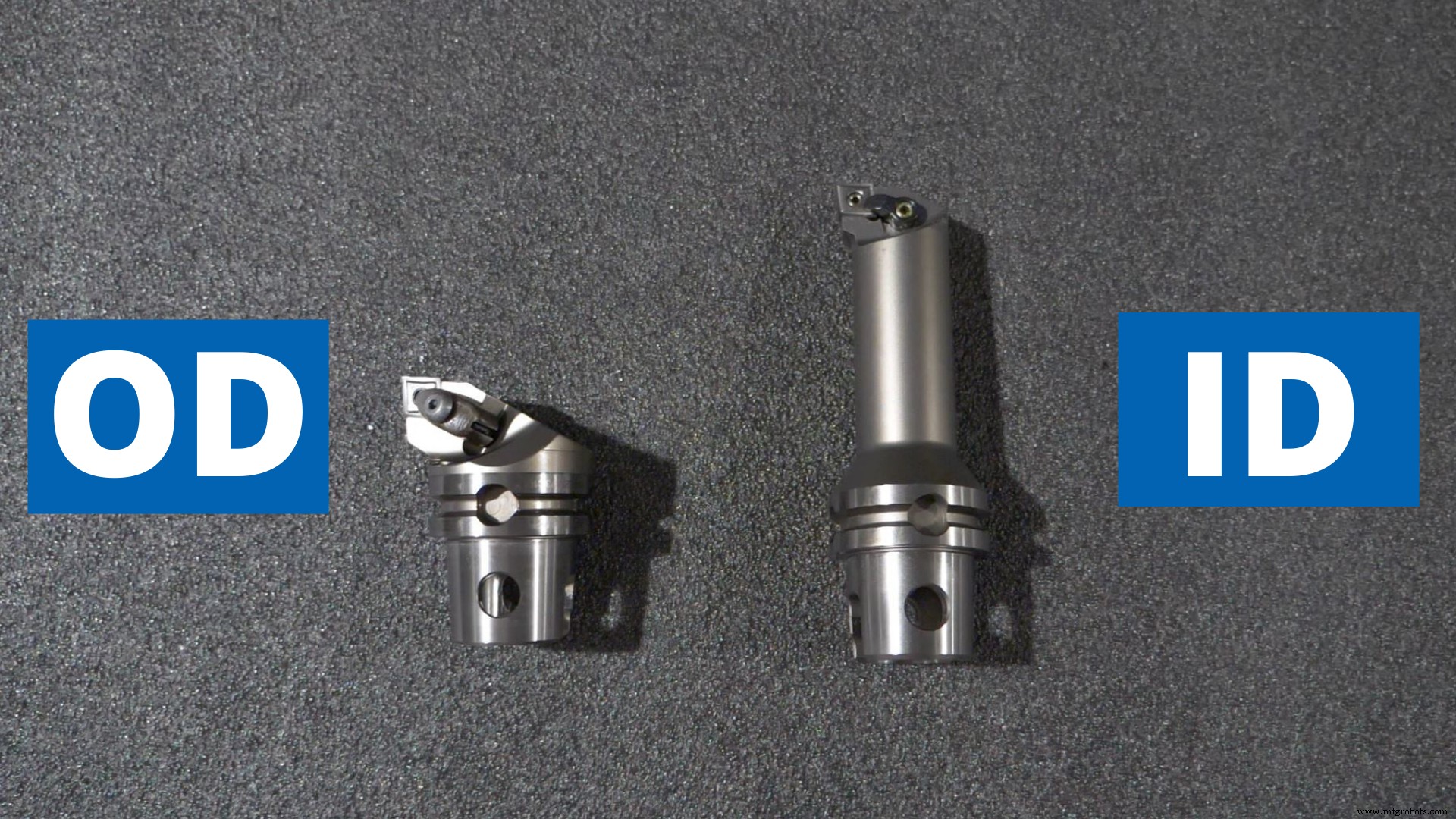

Dit betekent dat CNC-draaibanken voornamelijk stationaire gereedschappen en wisselplaten gebruiken om functies aan de binnen- of buitenkant van het onderdeel te creëren. Er zijn draaigereedschappen, ook wel buitendiameter (OD) gereedschappen genoemd; of er zijn boorbaren, ook wel binnendiameter (ID) gereedschappen genoemd.

Afwerkingen voor CNC-gedraaide onderdelen

Hier bij Protocase bieden we verschillende afwerkingsopties om aan uw specifieke behoeften en gewenste esthetiek te voldoen:

Bak metalen afwerkingen:

Geen afwerking is wanneer het onderdeel "zoals het is" uit de machine komt. Dit betekent dat het zichtbare toolmarks en krassen zal hebben. Onderdelen zonder afwerking hebben geen extra kosten, waardoor ze de beste kosten hebben voor functionele onderdelen die niet worden weergegeven.

No Finish-onderdelen kunnen ook worden beschouwd als "voorraadafwerking", als de buitenkant van het onderdeel niet wordt aangeraakt door de tooling tijdens het draaiproces. Als dat het geval is, kunnen de onderdelen stickers, stempels of andere materiaalidentificatie van de materiaalleverancier hebben.

Trillende afwerking wordt aangebracht door uw onderdeel in een schurend medium te tuimelen. Het produceert een gladde afwerking die uitstekend geschikt is voor het verbergen van gereedschapsmarkeringen op uw CNC-gedraaide onderdelen.

Media stralen is een andere blanke metalen afwerkingsoptie aangeboden door Protocase. Mediastralen wordt toegepast door een gestage stroom kleine glasparels via perslucht te sproeien. Het eindresultaat is een vlakke, niet-directionele afwerking die een uitstekende esthetiek biedt.

Poedercoating:

Poedercoaten is de standaard afwerkingsoptie van het verven van metaal. Ons team brengt poedercoating aan door een droog, vrij stromend poeder over uw metalen onderdelen te spuiten om een ​​afwerking te geven die duurzaam en van hoge kwaliteit is en beschikbaar is in een verscheidenheid aan kleuren. Bekijk onze poedercoatingpagina voor volledige details over de poedercoatkleuren en texturen die we aanbieden.

Conclusie

Voor onderdelen met een algemene cilindrische geometrie is CNC-draaien de logische manier om die onderdelen te maken. Deze gids bevat alle basisinformatie over CNC-draaien, inclusief onze fabricagerichtlijnen voor CNC-gedraaide onderdelen.

Uiteindelijk is Protocase hier om uw aangepaste onderdelen - of het nu gaat om plaatwerk, CNC-gedraaid, CNC-gefreesd en 3D-geprint - in de exacte hoeveelheid die u nodig heeft, binnen onze ultrasnelle doorlooptijden, zodat u uw project in beweging kunt houden.

Heb je een ontwerp in gedachten? U kunt contact met ons opnemen om in contact te komen met uw Protocase Account Manager, of gebruik ons ​​Request-A-Quote formulier om uw ontwerp in te dienen voor een offerte.
