Elektrische panelen maken met CAE E3.series

In dit artikel laten we zien hoe het maken en bewerken van een elektrisch paneel kan worden uitgevoerd in E3.series-software. Het maken is eenvoudig en in een paar stappen is een nieuw elektrisch paneel gemaakt. Met de functionaliteit en intelligente instellingen van auto-routing worden verbindingen met één klik gemaakt. Bekijk het volledige videoartikel!

Eerste stappen voor het maken van panelen

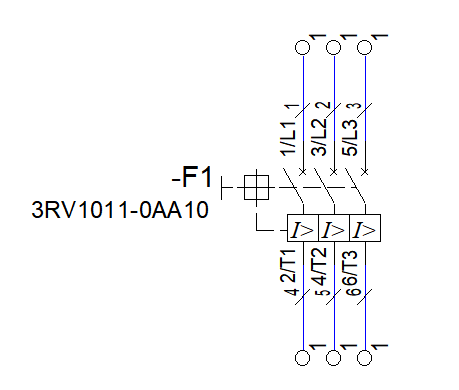

Het maken begint met het plaatsen van de dashboarditems op het schemablad. Terminal- en onderbrekercomponenten kunnen eenvoudig van de database naar het projectblad worden gesleept.

Vervolgens worden de aansluitingen en draden geplaatst. De draadparameters moeten de limieten van de stroomonderbreker respecteren, anders zal de E3.serie intelligent de toevoeging van deze draden niet toestaan.

Onderling verbonden projecten tussen E3.schematic en E3.panel

Na aan het schemablad te hebben gewerkt, wordt een nieuw paneelachtig blad ingevoegd voor de montage van het elektrische paneel, met de platen, kanalen en kanalen voor de klemmen en stroomonderbrekers.

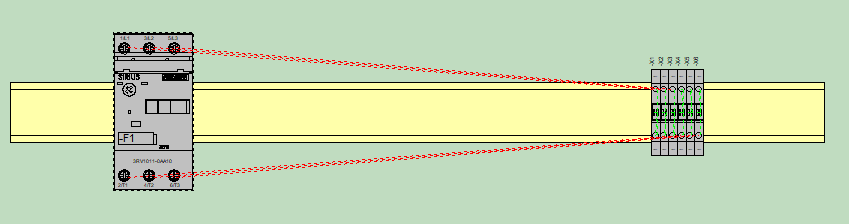

Verbindingen tussen klemmen en stroomonderbreker worden automatisch verwezen omdat de ontwerpen en platen tussen E3.schematic en E3.panel samenwerken.

Probeer NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Automatische routering en parameters voor routebeschrijvingen

Het routeren van apparaten gebeurt met een enkele klik. Met de rechtermuisknop wordt de optie "Panel Autoconnect"-verbindingen automatisch en direct uitgevoerd.

Bovendien maakt E3.series de configuratie van attributen mogelijk om te informeren waar elke terminal moet worden gerouteerd, via het bovenste deel van het kanaal of het onderste deel.

Bekijk de volledige video

Abonneer je hier op ons YouTube-kanaal voor meer technische video's.

Grafische kenmerken

• "Toggle weergavemodus"

• "Toon stapmodellen in 3D"

• "Grafiek van 2D in 3D".
