Elektrische projecten met E3.series - Blokdiagram
In dit artikel kun je bekijken hoe je kunt werken met blokschema's in E3.series. Bekijk het volledige artikel en leer hoe u uw processen kunt optimaliseren met de intelligente functies van de E3.cable-module van de E3.series 2021.
.jpg)

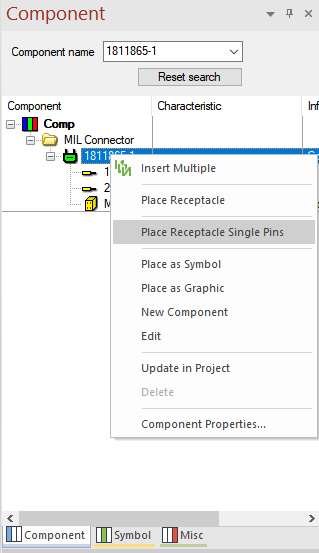

Blokken worden dynamisch aan het ontwerpblad toegevoegd met de knop "Blok invoegen" en de maataanpassing van elk apparaat op het blad wordt uitgevoerd met behulp van markeringen in de hoeken van de tekening. Blokken worden hernoemd en automatisch bijgewerkt in de apparaatstructuur. Connectors worden vervolgens toegevoegd via de optie "Place Receptacle Single Pins" in de bibliotheek.

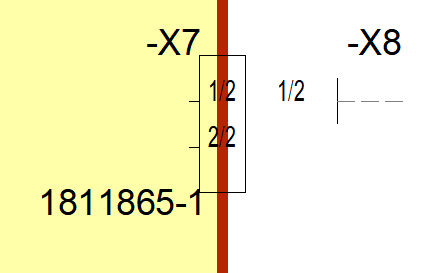

Verbindingen worden gemaakt met behulp van de "C"-toets en, intelligent, presenteert de E3.series de bijbehorende stekker.
Door het onderdeel in de bibliotheek te selecteren, kunt u een voorbeeld van het geselecteerde onderdeel bekijken. Aan het einde worden de items die aan de blokken zijn toegevoegd, tussen hen ingevoegd in de componentenboom en kunnen ze in het schema worden gevisualiseerd via de optie "Springen".
