Booleaanse expressies gebruiken voor E3.series-zoekopdrachten

In dit artikel kunt u zien hoe u Booleaanse expressies kunt gebruiken om de verschillende tabellen te doorzoeken die E3.series biedt voor het beheren van uw project. Uitdrukkingen dienen om het zoeken naar bepaalde voorwaarden te vergemakkelijken en te versnellen. Bekijk het volledige videoartikel en optimaliseer uw processen!

Invoegen van connectoren en E3.formboard-functies

Het project begint met het inbrengen van 4 connectoren op een bekistingsplaat. De gekozen connectoren zijn "DT04-3P" en "DT04-2P".

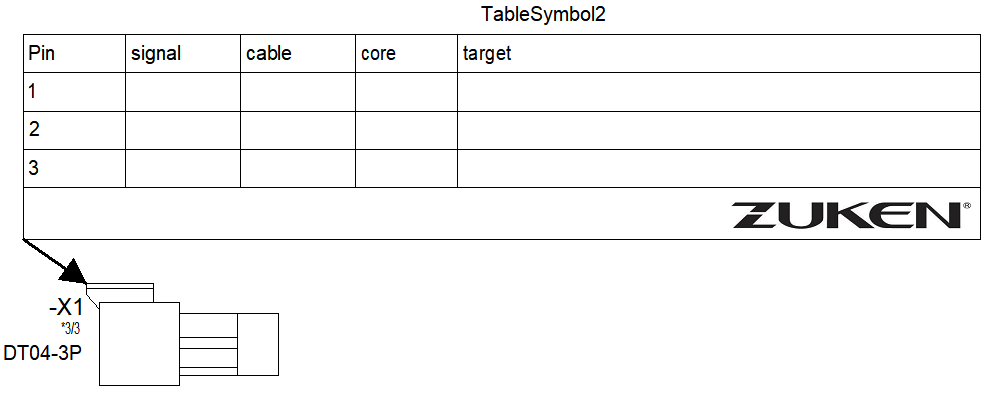

Voorbeeld van DT04-3P type connector

Bij het invoegen van databasecomponenten biedt E3.formboard automatisch een lijst met beschikbare weergaven voor elke connector en het invoegen van tabellen gebeurt automatisch.

Probeer NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Beschikbare apparaten en instellingen hernoemen

Na het toevoegen van de connectoren, worden twee ervan hernoemd om het zoekvoorbeeld verder te optimaliseren met de logische expressies. De connectoren "-X3" en "-X4" worden respectievelijk hernoemd als "-A3" en "-B4".

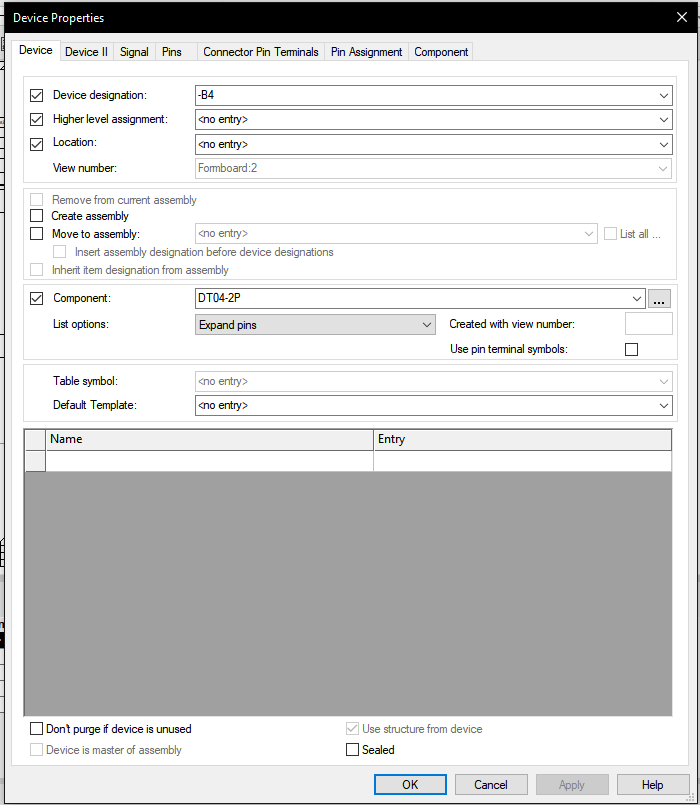

Venster Apparaateigenschappen

Hiervoor wordt het venster "Apparaateigenschappen" geopend door met de rechtermuisknop op de apparaten in het blad te klikken. Vervolgens wordt het veld "Apparaataanduiding" in het venster "Apparaat" gebruikt voor de naamswijziging. Enkele configuratie-opties in dit venster zijn:

• Apparaataanduiding
• Opdracht op hoger niveau
• Locatie

Bekijk de volledige video

Abonneer je hier op ons YouTube-kanaal voor meer technische video's.

Zoeken met Booleaanse uitdrukkingen

Booleaanse uitdrukkingen zoeken werkt op pintabellen, apparaattabellen, spreadsheettabellen, vertaaltabellen en verbindingstabellen.

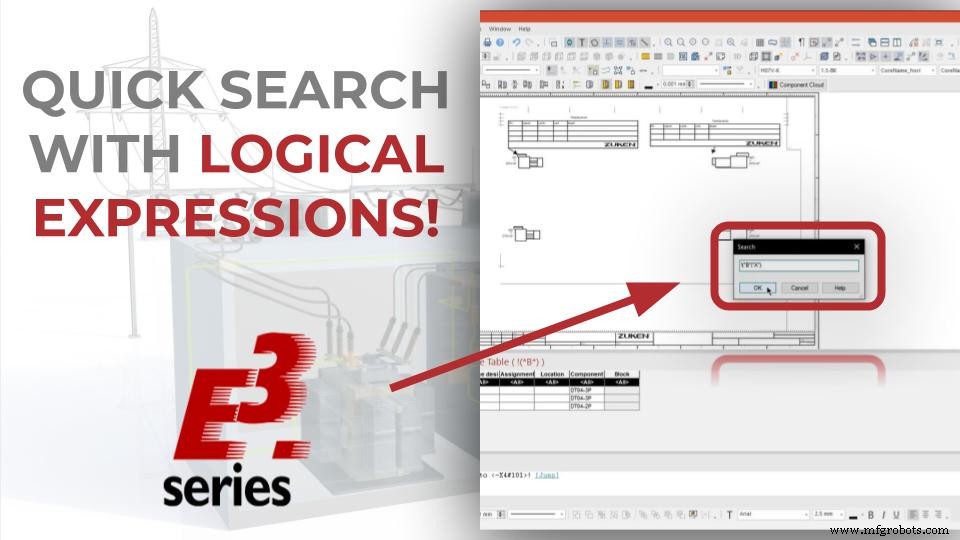

Zoeken met Booleaanse expressies in E3.series

Deze functionaliteit kan worden gebruikt om meerdere termen binnen een tabel te zoeken, die zijn verbonden met Booleaanse uitdrukkingen, en de volgende Booleaanse bewerkingen zijn beschikbaar:

• logische AND (&);
• logische OF (|);
• ontkenning (!);
• combinatie van termen tussen haakjes.

Als u een tabel wilt zoeken met Booleaanse uitdrukkingen, opent u eerst een willekeurige tabel. Selecteer hiervoor het commando "Bekijken" of "Opmaak" - "Vertaaltabel" in het hoofdmenu en vervolgens een tabel.

Druk op de "F7"-toets of klik met de rechtermuisknop op het tandwielsymbool en selecteer "Zoeken".
