Low-power apparaten vereenvoudigen het ontwerp van autoverlichting

ON Semiconductor heeft een nieuwe familie van vier apparaten gelanceerd die de hoge prestatieniveaus en innovatieve functionaliteit mogelijk maken die autofabrikanten en consumenten nu verwachten van auto-buiten- en binnenverlichting. De nieuwe familie is specifiek gericht op solid-state verlichting met een laag vermogen en omvat twee LED-drivers (NCV7683 en NCV7685) en twee stroomcontrollers (NCV7691 en NCV7692).

Om de verkeersveiligheid te verbeteren, stappen autofabrikanten over van de eenvoudige 'aan/uit'-bediening naar geavanceerde systemen die beweging en variabele intensiteit integreren in achterlichten (RCL's), richtingaanwijzers, mistlampen en andere extern gemoduleerde LED-clusters om duidelijkere en goed zichtbare waarschuwingen te geven aan andere weggebruikers.

De NCV7685 en NCV7683 integreren respectievelijk twaalf en acht lineair programmeerbare stroombronnen, waardoor meerdere strings LED's kunnen worden aangestuurd met maximaal 100 mA per kanaal. De apparaten bieden een scala aan configureerbare opties, waaronder serieschakeling, verlichtingsniveauregeling, stroomregeling, sequencing-functionaliteit en kanaalcombinatie. De NCV7685 bevat een 8-bits I2C-interface met CRC8-foutdetectie voor individuele aanpassing van de uitgangsstroom via pulsbreedtemodulatie (PWM), en voor geavanceerde diagnostiek - inclusief detectie van een open LED-string of onder spanning - is ook een speciale diagnostische pin beschikbaar . De NCV7685 kan worden gevoed met een DC-DC-controller en/of LDO-spanningsregelaar, afhankelijk van specifieke ontwerpvereisten.

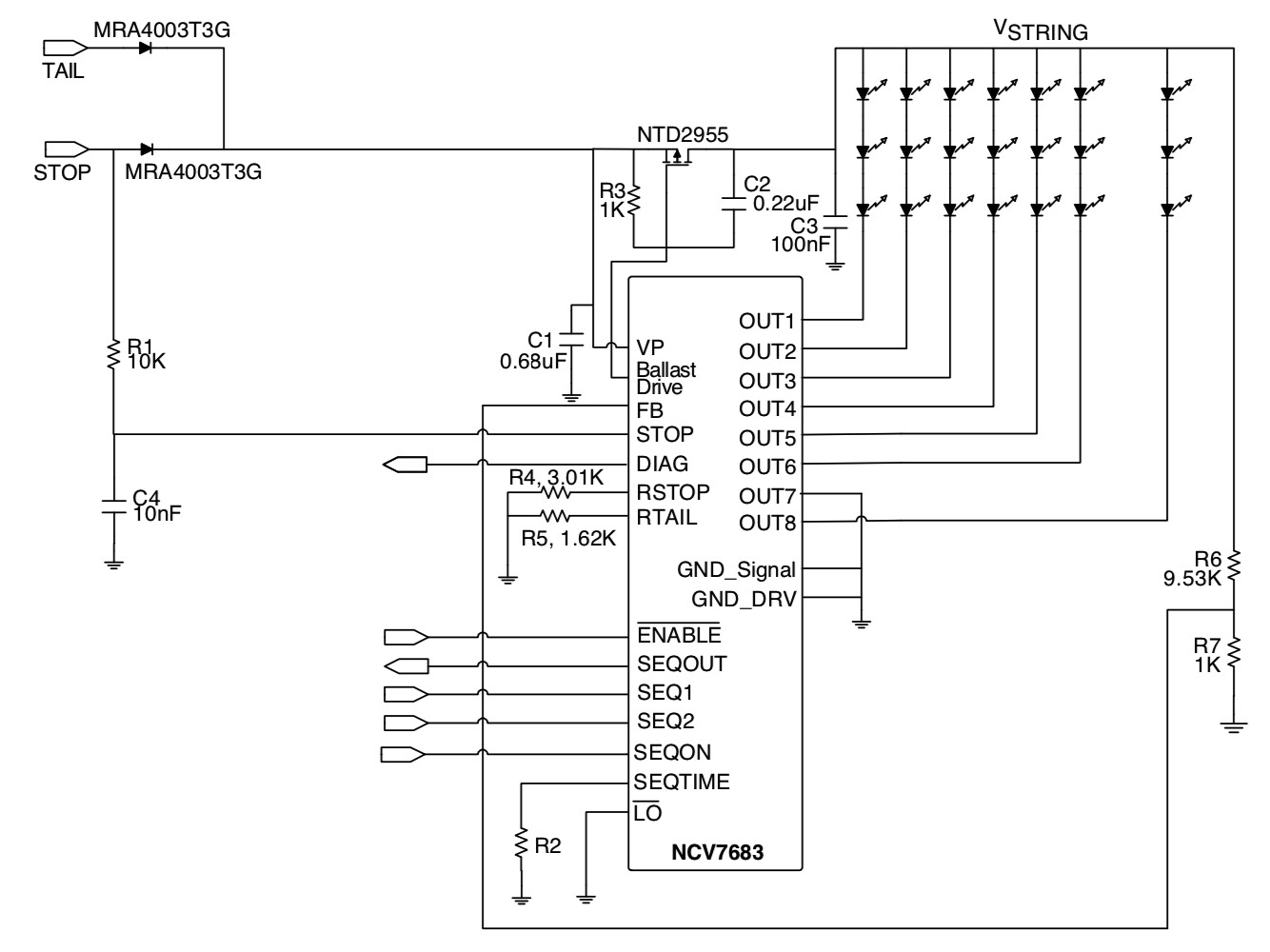

Typische toepassing van NCV7683 met externe FET-ballasttransistor. (Bron:On Semiconductor)

De NCV7691 biedt een gereguleerd breed stroombereik voor het aansturen van LED's in een of meerdere strings, met alleen een externe NPN bipolaire transistor en een feedbackweerstand. De driver biedt ontwerpflexibiliteit om extra enkele kanalen toe te voegen aan meerkanaalssystemen en ondersteunt een dimfunctie via de PWM-ingang. De NCV7691 omvat open string, kortsluiting en thermische uitschakeling, waardoor een veilige en betrouwbare werking van essentiële verlichting wordt gegarandeerd. De afgeleide NCV7692 biedt een snellere responstijd en een lagere drempel voor detectie van open belasting.

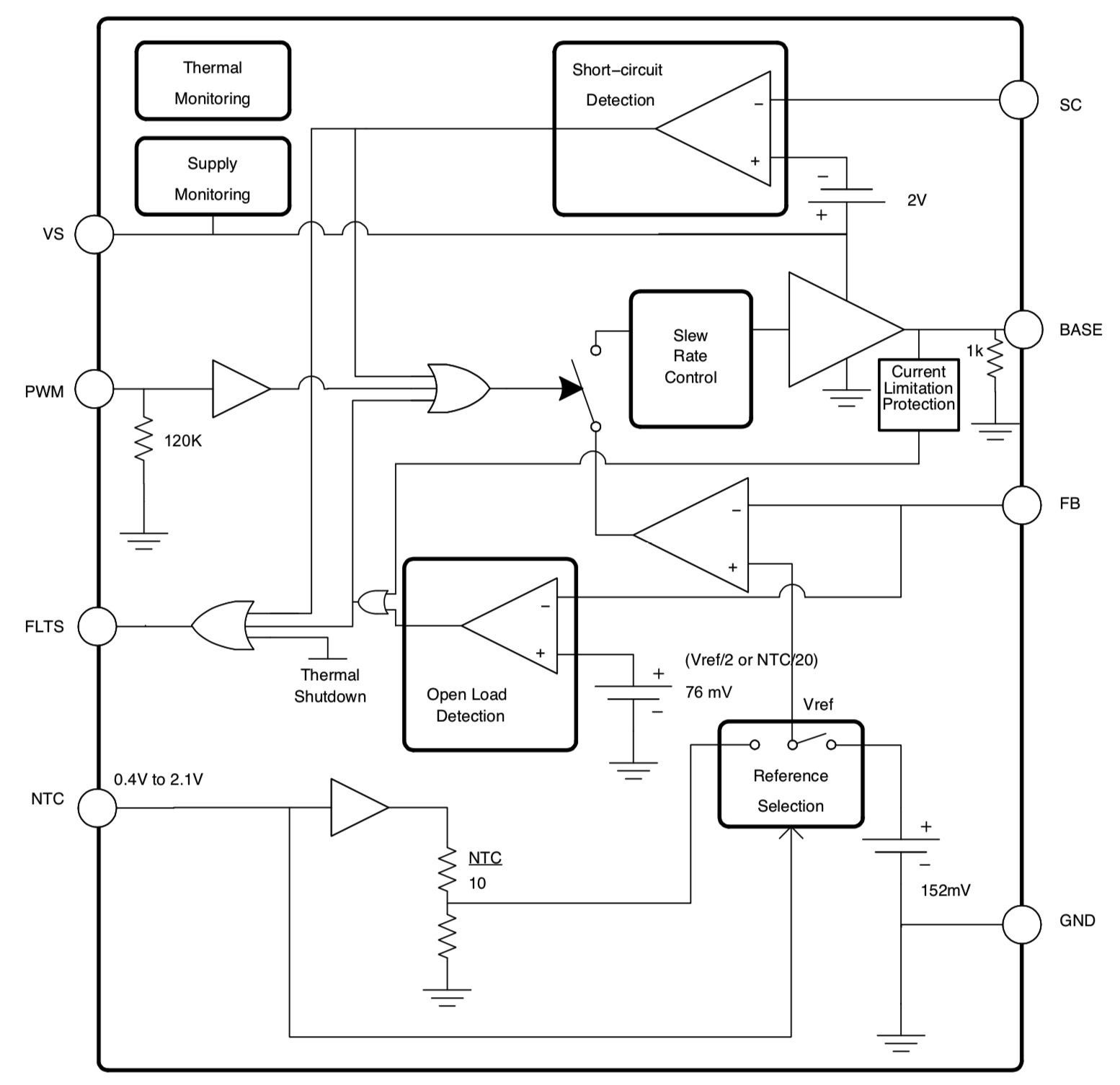

NCV7691 functioneel blokschema. (Bron:On Semiconductor)
