Ontwerp van openbare straat- en wegverlichting en verlichting

Openbare straat- en wegverlichting – algemene principes, ISO- en IEC-normen

Basisparameters voor verlichting

De basisparameters die bij verlichting worden gebruikt, zijn:

• Lichtstroom – notatie:Φ ; eenheid:lumen ( lm ) .
• Lichtsterkte – notatie:I; eenheid:candela ( cd ) .
• Verlichting – notatie:E; eenheid:lux  ( lx of lux ) .
• Luminantie – notatie:L; eenheid:cd / m2 [ 1 cd/m2  ≈ 10 lux ]
• Uniformiteitsverhouding – notatie:U  =  E(gemiddeld)  /  E(minimum)

Aanbevolen verlichtingsniveaus

Openbare verlichting wordt gedaan met behulp van specifieke verlichtingsarmaturen die in palen zijn gemonteerd; dit onderwerp zal worden geanalyseerd in de volgende post van deze publicatie.

Rekening houdend met het type en het gebruik van straten en wegen, de aanbevolen verlichtingsniveaus en uniformiteitsverhouding, volgens Europese norm EN 12464-2:Verlichting van werkplekken – Deel 2:Buitenwerkplekken zijn aangegeven in tabel 1.

• Gerelateerde Lees:Star en Delta Verbonden Verlichtingsbelastingen

Tabel 1 – Waarden van L, E en U voor straat- en wegverlichting

• Lees ook:lichtgevende elementen en hun typen

Berekening van verlichtingsniveaus wordt gedaan met behulp van specifieke software, zoals DIALUX, en moet rekening houden met het type en de breedte van de straat/weg, de montagehoogte van de verlichtingsarmatuur, de lengte en de hellingshoek van de mastbeugel, het type verlichtingsarmatuur en het type en het nominale vermogen van de lamp (die de lichtstroom van de lamp bepaalt).

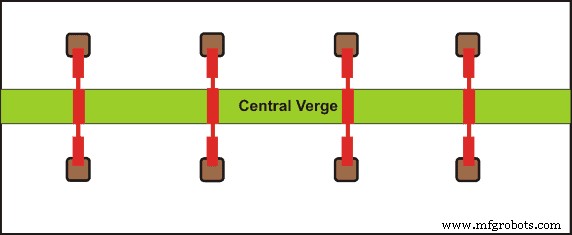

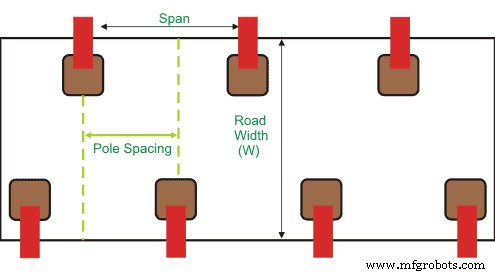

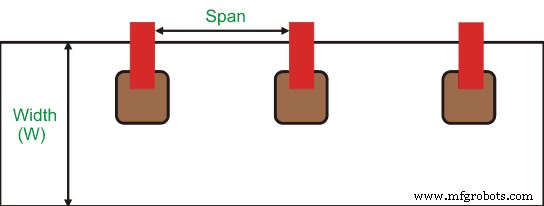

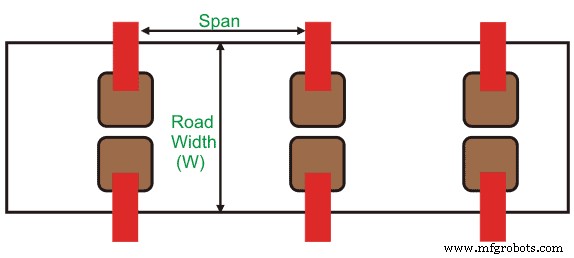

Het moet ook het type verdeling van de palen langs de straat/weg definiëren:s enkelzijdig (Figuur 1); dubbelzijdig (Figuur 2); verspringend of zigzagpatroon (Figuur 3); centrale bermpositie (Figuur 4).

• Lees ook:Traffic Light Control Electronic Project met IC 4017 &555 Timer

Naar een eerste benadering om de afstand of de overspanning tussen de polen te evalueren (d ) en hun aanbevolen verdeling kunnen de volgende regels worden gebruikt, namelijk h de montagehoogte van de verlichtingsarmatuur en l de breedte van de straat/weg:

1) d ≈ 3-3,5 x u

2) Enkelzijdige poolverdeling:l ≈ h

3) Dubbelzijdige of centrale bermpaalverdeling:l ≈ 2 x h

4) Verspringende paalverdeling:l ≈ 1-1,5 x h

• Gerelateerde lees:LED-noodverlichting. Krachtig circuit LED-716 LED-lichtschema

Lichtarmaturen, lampen en palen

Armaturen voor openbare verlichting moeten in overeenstemming zijn met IEC (Internationale Elektrotechnische Commissie) Standaard 60598 – Armaturen en 62722 – Armatuurprestaties , en zijn meestal uitgerust met 70 W, 100 W, 150 W of 250 W hogedruknatriumlampen met verbeterde kleurweergave , of volgens de meest recente technologie , met LED-lampen met een lager vermogen voor dezelfde lichtstroom.

De IP-code van verlichtingsarmaturen mag niet lager zijn dan IP 65 , volgens IEC-norm 60529 – Beschermingsgraden door behuizingen (IP-code) en diffusers zal vandaalbestendig zijn , bij voorkeur in polycarbonaat .

Gerelateerde post:Wat is het bezwaar om lampen in een huisverlichtingscircuit in serie te hebben geschakeld?

De armaturen moeten van een standaardtype zijn dat kan worden onderhouden en goedgekeurd door de gemeente, het verkeersbureau of, indien van toepassing, het energiebedrijf.

Polen moeten bij voorkeur van metaal zijn , thermisch verzinkt; oppervlaktebehandeling moet in overeenstemming zijn met de volgende normen:EN ISO 14713, ISO ( Internationale Organisatie voor Standaardisatie) 2063 en EN ISO 12944:Deel 5.

Polen met een nominale hoogte   (Afstand tussen de hartlijn van het ingangspunt van de verlichtingsarmaturen en het grondniveau.) ≥ 6-8 m het is gebruikelijk dat ze een achthoekige vorm hebben en ze kunnen een of twee haakjes . hebben met lengtes van 0,5 tot 2 m en helling variërend tussen 5º en 15º . In figuur 5 wordt een paal met twee beugels getoond.

• Lees ook:Automatisch straatverlichtingssysteem. (Sensor gebruikt LDR &Transistor BC 547.) Heel eenvoudig.

De palen worden op een plaat gemonteerd, hetzij op een in de grond gestoken sectie of op een betonnen fundering, en ze moeten worden uitgerust in het basiscompartiment met een deur, die toegang biedt tot en de elektrische uitrusting van de paal beschermt.

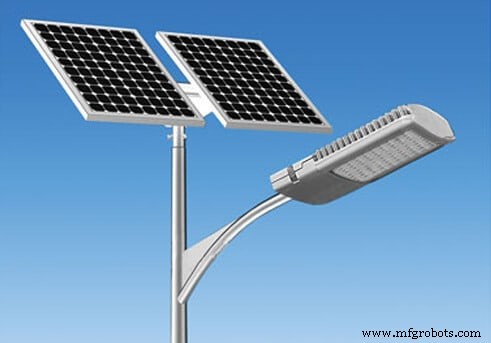

Tegenwoordig wordt er steeds meer gebruik gemaakt van palen met fotovoltaïsche panelen, zoals weergegeven in figuur 6.

• Gerelateerde post:energiezuinige verlichting en technieken om deze te implementeren

In landelijke gebieden met overheaddistributienetwerken (ofwel met blote geleiders of geïsoleerde kabels) is gebruikelijk om openbare verlichtingsarmaturen in dezelfde polen van de distributienetwerken te installeren, met behulp van montagebeugels, oplossing die wordt weergegeven in afbeelding 7.

• Verwant artikel:Berekening van lichtontwerp in een gebouw – stap voor stap

Over de auteur:Manuel Bolotinha

-Licentiaat in elektrotechniek – energie- en energiesystemen (1974 – Instituto Superior Técnico/Universiteit van Lissabon)
– Master in Electrical and Computers Engineering (2017 – Faculdade de Ciências e Tecnologia/Nova University of Lisbon)
– Senior adviseur in onderstations en energiesystemen; Professionele instructeur
