De juiste positioneerder voor uw toepassing

Inzicht in de beschikbare kenmerken en opties van de klepstandsteller kan het besluitvormingsproces helpen vergemakkelijken om de kwaliteit verder te verbeteren, cyclustijden te verkorten en uitmuntendheid op de laslijn te bieden. Hier bespreken we belangrijke informatie over de klepstandsteller om een ​​beter begrip te krijgen van alle opties en functies die beschikbaar zijn voor fabrikanten.

Wat is een klepstandsteller?

Een klepstandsteller zorgt voor 360 graden rotatie en toegang tot een onderdeel via de rotatie en rotators. Het gebruik van een klepstandsteller kan de productie versnellen en de laskwaliteit verbeteren.

Bij het ontwerpen van een gerobotiseerde werkcel is het belangrijk om te begrijpen hoe u het werkstuk in positie brengt waar de robot aan kan werken. Het kiezen van het juiste type klepstandsteller hangt af van het type product, de toepassing en hoe het onderdeel moet worden verplaatst om de productie te optimaliseren.

De capaciteit van de klepstandsteller kan variëren in stijl, grootte en capaciteit en elk is uniek ontworpen voor specifieke toepassingsvereisten, zoals hieronder te zien is.

Stationaire tafel

Een robotachtige werkcel stationaire tafelversteller is vrij eenvoudig. Dit is een vaste tafel waar een werkstuk op geplaatst kan worden. Zodra het werkstuk op de tafel is geplaatst, manipuleert de werkcelrobot het stuk en vervolgens wordt het naar het volgende gebied verplaatst.

Eenassige versteller

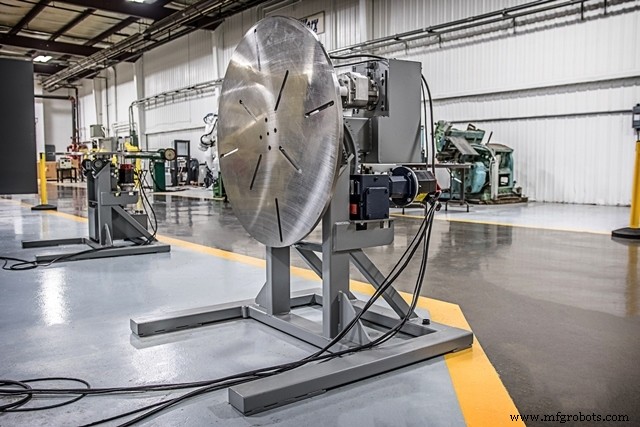

De enkelassige klepstandsteller is het meest betaalbare en basistype dat beschikbaar is. Het kan als asblok op een vloer of tafelblad worden gemonteerd om eenvoudig lassen en kleine laswerkzaamheden te vergemakkelijken. Een vaste kop en een losse kop kunnen worden gecombineerd om lange overspanningen te ondersteunen en de last of twee vaste kop kunnen worden gebruikt in combinatie met een enkele losse kop.

Innovatieve armatuurmontagetechnologie

MotoMount heeft conforme lagers op de kop en de losse kop, wat helpt om de spanning op de klepstandsteller en het daaropvolgende gereedschap te verminderen door tot twee graden uitlijnfouten in elk vlak toe te staan. Deze technologie verbetert ook de herhaalbaarheid van het armatuur tot 75 procent.

Reuzenrad-versteller

Dit is een ontwerp met twee stations dat de beste vloerruimte-efficiëntie biedt. Het is ideaal voor middelgrote tot grote onderdelen die 3 tot 5 m lang zijn en die over het algemeen worden beoordeeld op capaciteit. De auto-industrie gebruikt deze klepstandstellers veel vanwege de capaciteiten, de kleine voetafdruk en de uitstekende cyclustijd.

Ferris Wheel Positioners is zo genoemd omdat het over-onder zal draaien. Er zijn twee tapassen aan weerszijden van een grote "sweep"-as die servo-aangedreven zijn. Dit helpt de cyclustijd te verkorten door onderdelen in positie te laten draaien terwijl de tapstations over of onder de sweep-as draaien. Dankzij de twee stations kan de operator aan de ene kant lossen en laden terwijl het onderdeel aan de andere kant wordt gelast. Een centraal boogscherm scheidt de twee zijden en beschermt de operator tegen blootstelling aan spatten en vlambogen.

Draaitafelversteller

Draaitafelverstellers draaien in een "lazy Susan"-beweging om onderdelen van het laad-/losstation van de operator naar de binnenkant van een werkcel te verplaatsen. Ze gebruiken een basis met as die op de vloer is gemonteerd en een tafelblad waar stationair gereedschap kan worden toegevoegd. Een boogscherm wordt gebruikt om de twee werkstations te scheiden. Kleine tot middelgrote onderdelen zijn ideaal voor deze klepstandsteller.

H-Frame Positioner

H-Frames bevatten aan elke kant een extra vaste kop en losse kop in plaats van een tafel. Er kan een andere as worden toegevoegd waar de kop en de losse kop aan de op de vloer gemonteerde basis worden bevestigd, waardoor een onderdeel end-over-end kan worden gedraaid en met de kop kan worden rondgedraaid terwijl het wordt gelast. Dit kan middelgrote onderdelen lassen met complexe, meerzijdige lasnaden.

Meerassige versteller

Andere servo-assen, koppen en bases kunnen worden gecombineerd om een ​​verscheidenheid aan speciale positioners te maken, zoals "tilt-rotate" of "skyhook"-positioneerders. Dit vergroot de flexibiliteit om onderdelen en gereedschappen van verschillende groottes en complexiteiten te accommoderen. Deze klepstandstellers kunnen op muren, rails of andere oppervlakken worden gemonteerd voor betere toegang of wendbaarheid. Een robot met zes assen kan ook worden gebruikt als een "malloze" oplossing. Onderdelen die groot, vierkant of buisvormig zijn, zijn zeer geschikt voor dit soort klepstandstellers.

Verdere aanbevelingen

• Standaard gecoördineerde beweging zorgt voor snelle en consistente bewegingssnelheden en zorgt tegelijkertijd voor een betrouwbare beweging tussen de assen van de positioner en de lasrobot.
• Geïntegreerde tooling voor voeding, lucht en communicatie helpt bij het eenvoudig oplossen van problemen en het voorkomen van kabelbeschadiging.
• Zorg ervoor dat de geplaatste klepstandstellers specifiek zijn ontworpen voor uw toepassing en voldoen aan de huidige specificaties.
• Optionele functionele veiligheidseenheid helpt de veiligheid van werknemers te waarborgen.
