Master Unit Die (MUD) spuitgieten:efficiënte, kosteneffectieve productie voor prototypes en kleine oplagen

Spuitgieten blijft de industriestandaard voor het op grote schaal produceren van onderdelen van hoge kwaliteit. Wanneer het volume kleiner is of snelle prototyping vereist is, biedt het Master Unit Die (MUD)-systeem een gestroomlijnd alternatief dat dezelfde kwaliteit levert met minder kosten en tijd.

In deze gids wordt uitgelegd wat MUD-wisselplaten zijn, hoe ze werken, waar ze uitblinken en waarom samenwerken met een ervaren machinewerkplaats, zoals Rapid Axis, het verschil maakt.

Wat is een MUD-inzetstuk?

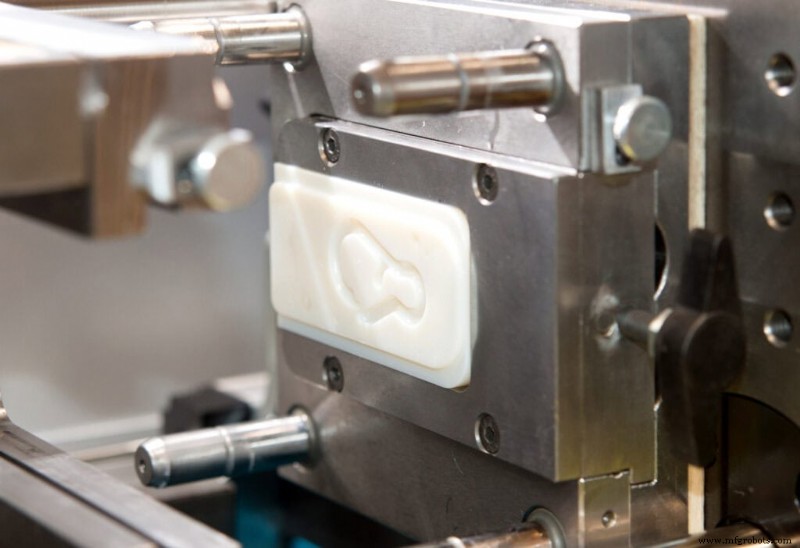

MUD staat voor Master Unit Die. Het kernidee is een herbruikbare basismal, het masterframe genoemd, met verwisselbare inzetstukken. Elk inzetstuk is een op maat gemaakte holte en kern die een specifiek onderdeel vormt wanneer gesmolten plastic wordt geïnjecteerd.

Beschouw het hoofdframe als een veelzijdige behuizing en de inzetstukken als de verwisselbare bits van gereedschap. Verwissel een inzetstuk om het onderdeel te vervangen, zonder dat u de hele mal opnieuw hoeft op te bouwen.

Hoe MUD-injectiespuitgieten werkt

1. Ontwerp en fabriceer het hoofdframe, dat een universeel montagesysteem biedt.
2. Bewerk de wisselplaten met exacte toleranties en zorg ervoor dat de holte en kern overeenkomen met de gewenste onderdeelgeometrie.
3. Monteer het inzetstuk in het frame en laad het geheel in de spuitgietmachine.
4. Injecteer gesmolten plastic; Zodra het is afgekoeld, werpt u het onderdeel uit.
5. Voor een nieuw onderdeel vervangt u eenvoudigweg het inzetstuk; u hoeft het hoofdframe niet te vervangen.

Het proces herhaalt zich snel, waardoor MUD ideaal is voor fabrikanten die behoefte hebben aan flexibiliteit en een snelle doorlooptijd.

Industrieën die profiteren van MUD

• Automobiel: Prototype interieurbekleding, bevestigingsmiddelen en kleine clips.
• Medisch: Produceer precisiegereedschappen, apparaatonderdelen en wegwerpartikelen.
• Lucht- en ruimtevaart en elektronica: Fabriceer lichtgewicht onderdelen met hoge precisie waarbij ontwerpherhalingen vaak voorkomen.
• Creëer modulaire accessoires en snel bewegende onderdelen voor korte productieruns.

Belangrijkste voordelen van MUD ten opzichte van traditionele mallen

• Kostenbesparingen: Voor elk nieuw onderdeel hoeven alleen de wisselplaten te worden vervaardigd, waardoor de gereedschapskosten dramatisch worden verlaagd.
• Snelle installatie: Het verwisselen van inzetstukken duurt minuten in plaats van uren, dus de downtime is minimaal.
• Ontwerpflexibiliteit: Pas het inzetstuk aan om nieuwe ontwerpen of materiaalwijzigingen op te vangen zonder het frame opnieuw te hoeven bewerken.
• Minder materiaalverspilling: Inserts gebruiken minder materiaal dan volledige mallen, wat een duurzame productie ondersteunt.
• Operationele efficiëntie: Eén masterframe kan meerdere onderdelen produceren, waardoor de benutting van de machine wordt gemaximaliseerd.

De juiste machinewerkplaats kiezen

Precisie is van cruciaal belang. Een slecht bewerkte wisselplaat kan de kwaliteit van het onderdeel in gevaar brengen, de afvalpercentages verhogen en de onderhoudskosten doen stijgen. Een doorgewinterde machinewerkplaats zal:

• Houd u aan nauwe toleranties en eisen aan de oppervlakteafwerking.
• Gebruik geavanceerde CNC-bewerkings- en kwaliteitscontrolesystemen.
• Bied ondersteuning voor design-for-manufacturing (DFM) om de MUD-indeling te optimaliseren.
• Lever op tijd service binnen het budget met duidelijke communicatie.

Rapid Axis:uw partner voor MUD-spuitgieten

Bij Rapid Axis zijn we gespecialiseerd in uiterst nauwkeurige MUD-systemen die precies op uw behoeften zijn afgestemd. Onze expertise op het gebied van CNC-bewerking zorgt ervoor dat elke wisselplaat aan de strengste toleranties voldoet, terwijl onze DFM-services u helpen ontwerpen te verfijnen voor maximale efficiëntie.

Van concept tot productie begeleiden wij u bij de materiaalkeuze, procesoptimalisatie en eindtesten, zodat u zich kunt concentreren op het product en niet op de gereedschappen.

Klaar om uw productie te versnellen?

Neem vandaag nog contact op met Rapid Axis om te bespreken hoe MUD-spuitgieten snellere prototypes, kosteneffectieve kleine oplages en betrouwbare kwaliteit voor uw volgende project kan opleveren.
