Verticaal versus horizontaal frezen:welke machine is geschikt voor uw projecten?

De ruggengraat van elke machinewerkplaats is de freesmachine, en vrijwel elk assemblageontwerp is afhankelijk van frezen in een of andere vorm. De meeste ingenieurs stellen zich een bruisende werkplaats vol CNC-frezen voor, maar de realiteit is dat de keuze tussen verticale en horizontale frezen een grote invloed kan hebben op het ontwerp, de kosten en de bouwtijd.

Bij Rapid Axis zijn we er trots op dat we onderdelen leveren die voldoen aan de hoogste normen op het gebied van precisie en efficiëntie. Door de verschillen tussen verticaal en horizontaal frezen te begrijpen, kunt u slimmere ontwerpbeslissingen nemen en de time-to-market verkorten.

Verticaal frezen uitgelegd

In een verticale freesmachine is het snijgereedschap gemonteerd op een spil die op en neer beweegt terwijl het werkstuk stil blijft of langs de X- en Y-assen glijdt. Deze configuratie geeft machinisten direct zicht op de snijactie, waardoor deze ideaal is voor gedetailleerd werk en nauwe toleranties.

Verticale freesmachines zijn het werkpaard van veel werkplaatsen, variërend van handmatige modellen tot volledig geautomatiseerde CNC-systemen die complexe componenten kunnen produceren met een nauwkeurigheid van minder dan 0,01 mm. Veel voorkomende toepassingen zijn onder meer het maken van matrijzen, de ontwikkeling van prototypen en algemene bewerkingstaken.

De belangrijkste voordelen zijn onder meer:

• Uitstekend zicht en realtime monitoring van de snede.
• Snelle, eenvoudige installatie en gereedschapswijzigingen.
• Compacte footprint, waardoor waardevolle winkelruimte wordt bespaard.
• Ideaal voor kleinere werkstukken en ingewikkelde geometrieën.

Horizontaal frezen uitgelegd

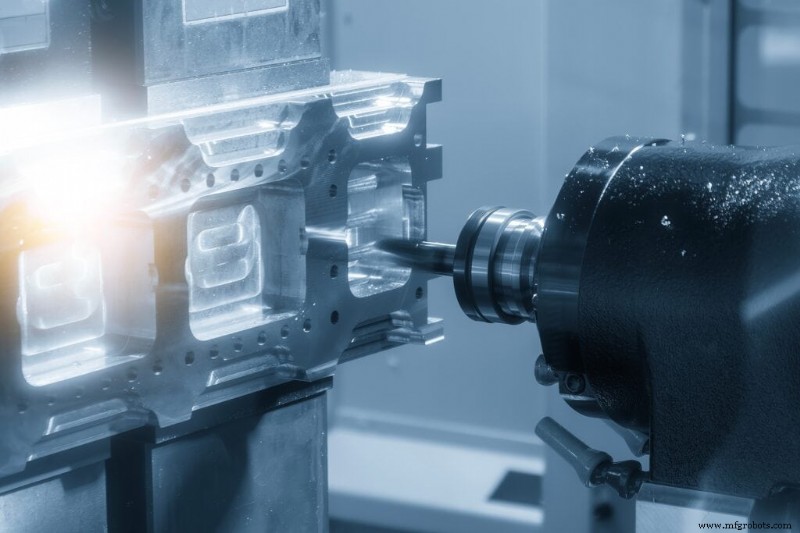

Een horizontale frees draait de spiloriëntatie om, waardoor het snijgereedschap horizontaal wordt geplaatst en het gereedschap zijdelings over het werkstuk kan bewegen. Deze machines zijn doorgaans groter en gebouwd voor werkzaamheden met grote volumes of zware lasten.

Horizontale frezen blinken uit in het snel verwijderen van grote hoeveelheden materiaal, dankzij zijsnijgereedschappen die dikker en duurzamer kunnen zijn. Ze zijn vaak voorzien van draaitafels of palletsystemen, waardoor gelijktijdige bewerking van meerdere vlakken mogelijk is en de doorvoer dramatisch toeneemt.

Industrieën die afhankelijk zijn van horizontaal frezen zijn onder meer de automobiel-, lucht- en ruimtevaartindustrie en de productie van zware apparatuur, waar grote, robuuste onderdelen efficiënt moeten worden geproduceerd.

Verticale en horizontale frezen vergelijken

Hoewel de spiloriëntatie het meest voor de hand liggende verschil is, bepaalt deze ook de mogelijkheden van elke machine:

• Snijaanpak: Verticale molens zijn op maat gemaakt voor precisie, fijne sneden en zachtere materialen. Horizontale molens kunnen zware verwijderingen en hardere metalen verwerken.
• Installatiesnelheid: Verticale molens beschikken over snelle, eenvoudige instellingen die geschikt zijn voor kleine of gevarieerde runs. Horizontale freesmachines vereisen meer initiële voorbereiding, maar blinken uit in repetitieve taken met grote volumes.
• Gereedschapsduur: Horizontale frezen bieden superieure spaanafvoer en warmteafvoer, waardoor de standtijd wordt verlengd en het onderhoud wordt verminderd.

De juiste molen voor uw project kiezen

Beslis op basis van deze sleutelfactoren:

• Ontwerpcomplexiteit: Ingewikkelde vormen en nauwe toleranties bevorderen verticaal frezen. Eenvoudige geometrieën met een hoge materiaalverwijdering vereisen horizontale frezen.
• Materiaal: Aluminium en andere zachte metalen kunnen het beste verticaal worden gefreesd; gehard staal en gelegeerd staal profiteren van horizontaal snijden.
• Productievolume: Lage tot middelmatige oplagen en frequente wisselingen vragen om verticale freesmachines. Grote, repetitieve productie is efficiënter op horizontale machines.
• Ruimte en budget: Verticale molens zijn doorgaans betaalbaarder en compacter, waardoor ze ideaal zijn voor kleinere winkels. Horizontale molens vereisen een grotere footprint en hogere investeringen, maar leveren een grotere doorvoer.

Branchespecifieke toepassingen

Verticaal frezen gedijt goed in sectoren als medische apparatuur, elektronica en rapid prototyping, waar fijne details en snelle iteratie van cruciaal belang zijn.

Horizontaal frezen domineert de lucht- en ruimtevaart-, automobiel- en energie-industrie, waar grote structurele componenten, zoals turbinebladen, motorblokken en chassisonderdelen, efficiënt moeten worden bewerkt.

Werk samen met Rapid Axis voor deskundige freesservices

Of u nu een precisieprototype of een productierun met grote volumes nodig heeft, Rapid Axis biedt zowel verticale als horizontale freesoplossingen. Ons team van ervaren machinisten begeleidt u bij het selecteren van de optimale aanpak, zodat uw onderdelen worden vervaardigd met ongeëvenaarde kwaliteit en betrouwbaarheid.

Ontvang vandaag nog een gratis offerte

Klaar om de juiste freeskeuze te maken voor uw volgende project? Neem contact op met Rapid Axis voor een gratis beoordeling en ontdek hoe onze expertise uw productieproces kan stroomlijnen.
