CNC-asconfiguraties begrijpen:hoeveel assen heeft u nodig?
Ik herinner me nog het moment waarop een CNC-machine halverwege de snede stopte, niet vanwege een mechanisch defect, maar omdat ik de aslimieten verkeerd had gelezen. Die kostbare les heeft mij geleerd dat elke CNC-opstelling (of het nu om 3 assen of om 5 assen gaat) over specifieke mogelijkheden beschikt die moeten aansluiten bij uw ontwerpbehoeften. In deze gids begeleid ik u door de essentiële concepten van CNC-assen, vergelijk veelgebruikte configuraties en help ik u beslissen wanneer een upgrade de moeite waard is.
1. Wat is precies een CNC-as?
CNC-machines (Computer Numerical Control) vervangen handmatige besturing door computergestuurde precisie. G-code-instructies bepalen waar het gereedschap beweegt, hoe snel en welke actie moet worden uitgevoerd:snijden, boren, frezen of roteren. Deze automatisering zorgt voor herhaalbaarheid, complexe geometrie en consistentie over meerdere onderdelen.
De beweging die een CNC-machine kan uitvoeren, wordt bepaald door de assen. Elke as vertegenwoordigt een vrijheidsgraad:lineair (X, Y, Z) of roterend (A, B, C, enz.). Het begrijpen van deze bewegingen is de sleutel tot het selecteren van de juiste machine voor uw projecten.
Belangrijke componenten van CNC-machines
- Beheerder – Het brein dat G‑code omzet in motorische signalen.
- Machinetool – Inclusief de spil (rotatie op hoge snelheid) en de snijgereedschappen (vingerfrezen, boren, draaibanken).
- Motoren en aandrijfsysteem – Servo- of stappenmotoren controleren elke as nauwkeurig.
- Werkstukbevestigingen – Klemmen, bankschroeven en bevestigingen houden het onderdeel vast tijdens de bewerking.
- CAD/CAM-software – CAD maakt het ontwerp; CAM converteert het naar G‑code.
Deze componenten moeten in harmonie samenwerken en het aantal assen heeft een directe invloed op de veelzijdigheid van de machine.
2. Algemene CNC-asconfiguraties
Het kiezen van het juiste aantal assen hangt af van de geometrie van uw onderdeel, het productievolume en het budget. Hieronder vindt u een snelle vergelijking van de meest gebruikte opstellingen.
CNC-machines met 3 assen
- Beweging: X, Y, Z (alleen lineair)
- Typisch gebruik: Houtbewerking, meubelsnijden, uithangborden maken, basismallenproductie.
- Voordelen: Eenvoudig, betaalbaar, overal verkrijgbaar, ideaal voor vlakke of ondiepe sneden.
- Nadelen: Kan ondersnijdingen of gebogen oppervlakken niet bewerken zonder herpositionering; beperkt tot drie lineaire assen.
4-assige CNC-machines
- Extra as: A-as (roterend rond X)
- Typisch gebruik: Gebogen gravure, cilindrische delen (stoelpoten, pijpen).
- Voordelen: Maakt zijdelings snijden mogelijk zonder handmatig opnieuw vastklemmen; verhoogde precisie.
- Nadelen: Hogere kosten, steilere leercurve.

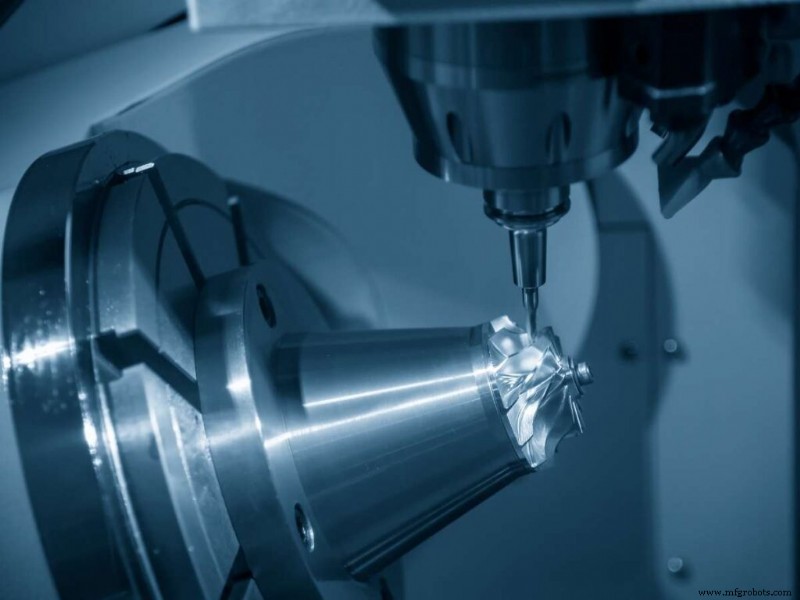

5-assige CNC-machines
- Extra assen: A-as en B-as (roterend rond X en Y)
- Typisch gebruik: Lucht- en ruimtevaart, automobielindustrie, medische implantaten, uiterst nauwkeurige matrijzen.
- Voordelen: Elimineert meerdere opstellingen, verhoogt de nauwkeurigheid en snijdt complexe onderdelen in één keer.
- Nadelen: Duur, vereist geavanceerde programmering en onderhoud.
6-assig en verder
- Extra assen: Continue rotatie of kanteling (C-as, D-as, enz.)
- Typisch gebruik: Metaalsnijden met ultrahoge precisie, turbinebladen, industriële robotica.
- Voordelen: Maximale flexibiliteit en nauwkeurigheid voor de meest complexe taken.
- Nadelen: Zeer kostbaar, vereist gespecialiseerde expertise.
3. Wanneer upgraden van 3-assig naar meerassig
Naarmate uw werklast evolueert, worden de beperkingen van een 3-assige machine duidelijk:herhaalde herpositionering, uitlijningsfouten en verloren banen. Overweeg een upgrade uit te voeren als u een van de volgende zaken opmerkt:
- Vaak handmatig herpositioneren: Tijdverspilling en het risico van verkeerde uitlijning.
- Complexe of gebogen ontwerpen: Uw huidige machine kan niet aan de verwachtingen van de klant voldoen.
- Concurrentiedruk: Concurrenten winnen projecten waarvoor meerassige mogelijkheden nodig zijn.
- Limieten productievolume: De machine kan grotere bestellingen niet efficiënt verwerken.
Kosten versus ROI van upgraden
Investeren in een machine met een hogere as is aanzienlijk, maar de voordelen op de lange termijn rechtvaardigen vaak de kosten:
- 4-assig: 30-50% meer dan een 3-assige, maar elimineert handmatig opnieuw klemmen.
- 5-assig: Hogere initiële kosten, maar bespaart arbeid en materiaalverspilling door alle zijden in één opstelling te bewerken.
Een werkplaats die bijvoorbeeld overstapte naar een 5-assige CNC voor op maat gemaakte luchtvaartonderdelen, verdubbelde binnen een jaar zijn productiecapaciteit en haalde contracten met een hogere waarde binnen.
Overwegingen inzake operationele kosten
- 3-assig:lagere initiële kosten, maar meer arbeid en langere bewerkingstijden.
- 4-assig:gemiddelde kosten, verbeterde efficiëntie, kortere insteltijd.
- 5-assen:hogere kosten, minimale menselijke tussenkomst, minder verspilling.
4. Veelvoorkomende problemen per astelling
| Astelling | Veelvoorkomende problemen | Oplossingen |
|---|---|---|
| 3-assig | Beperkt tot lineaire sneden; meerdere instellingen verhogen het aantal fouten en arbeid. | Upgrade naar 4-assig voor roterende beweging; gebruik mallen om herpositionering te verminderen. |
| 4-assig | Softwarecomplexiteit en hogere onderhoudsbehoeften. | Investeren in training van operators en simulatietools; preventief onderhoud plannen. |
| 5-assig | Kalibratie- en uitlijningsproblemen; hogere kosten en risico op downtime. | Gebruik laserkalibratie- en sondesystemen; focus op opleiding van personeel en preventief onderhoud. |
| 6-as+ | Uitgebreide programmering; hoge bedrijfskosten. | Digitale tweeling- en botsingsdetectie implementeren; reserve voor banen met hoge marges. |
