Voorbeeld G-codeprogramma voor beginners

Voorbeeld van een G-codeprogramma voor cnc-programmeurs / cnc-machinisten die werken of cnc-freesprogrammering willen leren.

Een vergelijkbaar G-codevoorbeeld vindt u hier
Eenvoudig G-codevoorbeeld Mill – G-code programmeren voor beginners

Als u geïnteresseerd bent in G-code subroutinevoorbeeld (subprogramma), lees dan
CNC Mill Contour Pecking – Fanuc Subprogramma Herhaal voorbeeld

Dit is hetzelfde onderdeel, maar deze keer bewerken we het taps toelopend.

G-codevoorbeeld

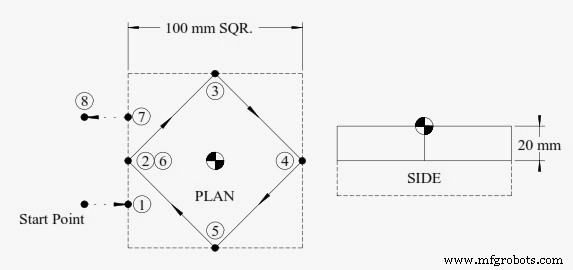

G Code Voorbeeld Molen

O1000
T1 M6
G0 G90 G40 G21 G17 G94 G80
G54 X-75 Y-25 S500 M3 (Start Point)
G43 Z100 H1
Z5
G1 Z-20 F100
X-50 M8 (Position 1)
Y0 (Position 2)
X0 Y50 (Position 3)
X50 Y0 (Position 4)
X0 Y-50 (Position 5)
X-50 Y0 (Position 6)
Y25 (Position 7)
X-75 (Position 8)
G0 Z100
M30
