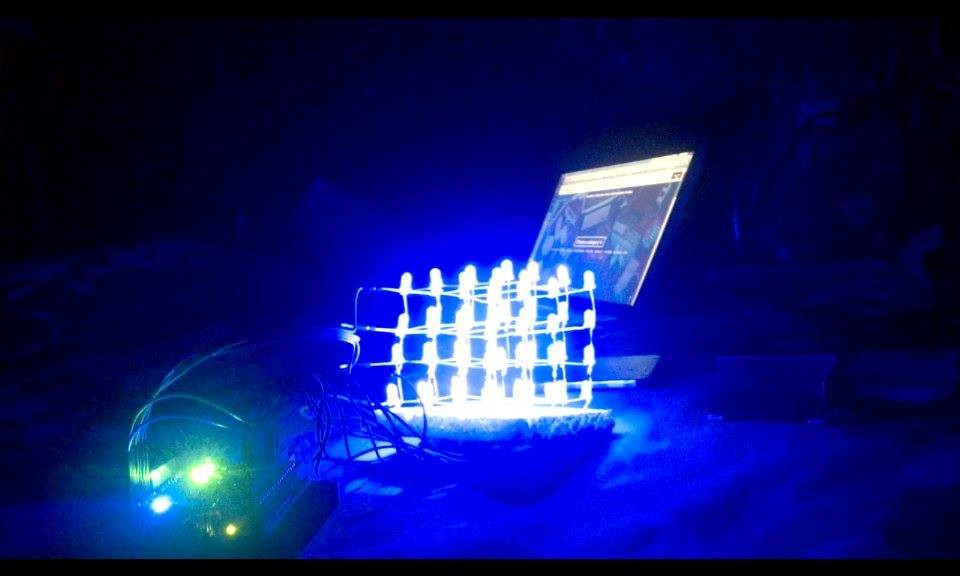

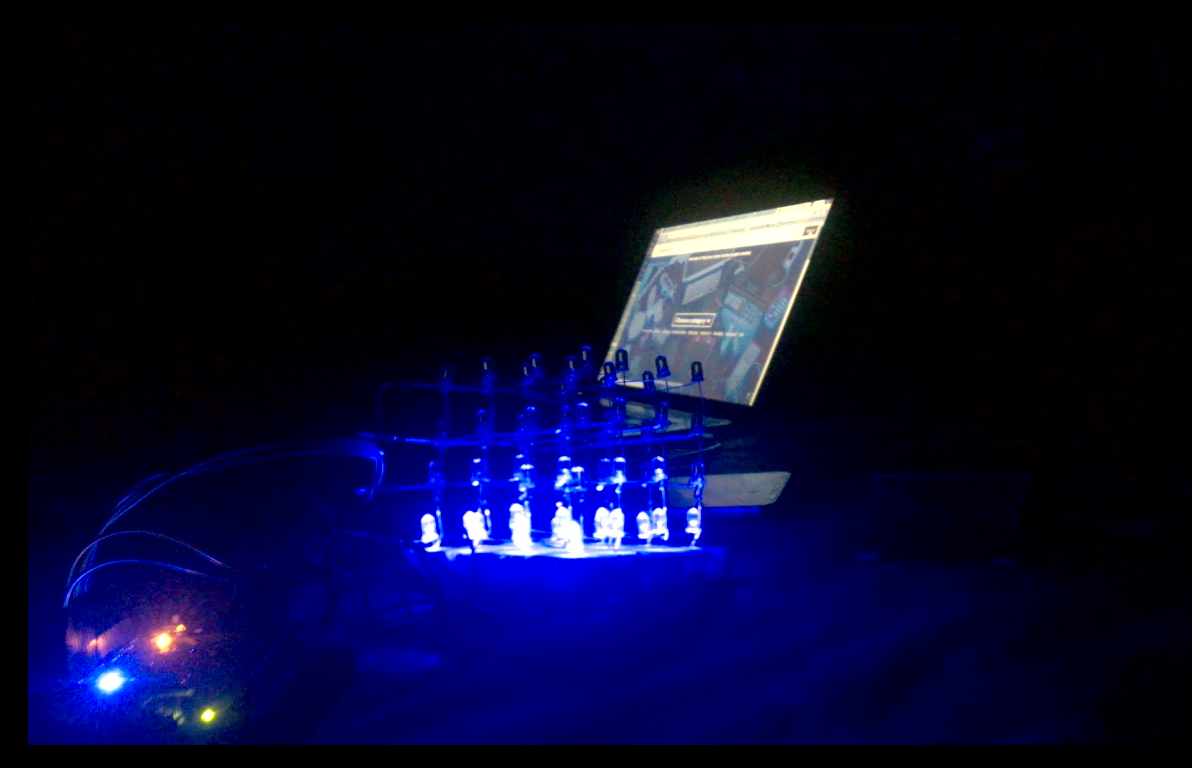

4x4x4 LED-kubus met Arduino Uno en 1sheeld

Code

• Naamloos bestand

Naamloos bestandArduino

/*Deze code gebruikt 1Sheeld en een arduino Uno-bord om een ​​4x4x4 LED-matrix te bedienen met behulp van de microfoon van uw smartphone. Het circuit:* 64 LED's vormen een 4x4x4 kubus die is verbonden met de 1Sheeld en arduino-kaart * De controlepennen van de kolommen zijn verbonden met digitale pennen 0 tot 13 en analoge pennen A4 en A5 * De besturingspennen van de lagen zijn verbonden met analoge pennen A0 tot A3. door Hassan Ibrahim*/ #define CUSTOM_SETTINGS#define INCLUDE_PUSH_BUTTON_SHIELD#define INCLUDE_MIC_SHIELD/* Inclusief 1Sheeld-bibliotheek. */#include  // Definieer de pinverbindingen van de LED-matrix (kolommen en laag).// Raadpleeg de tutorial voor meer illustration.int coloumn13 =13; // coloumn13 betekent de kolom die is aangesloten op pin 13 op het Arduino-bord int coloumn12 =12;int coloumn11 =11;int coloumn10 =10;int coloumn9 =9;int coloumn8 =8;int coloumn7 =7;int coloumn6 =6;int coloumn5 =5;int coloumn4 =4;int coloumn3 =3;int coloumn2 =2;int coloumn1 =1;int coloumn0 =0;int coloumnA4 =A4;int coloumnA5 =A5;int laagA0 =A0; // layerA0 betekent de laag die is aangesloten op analoge pin A0 op de arduino (de laagste laag in dit voorbeeld) in layerA1 =A1; // * De namen zijn op deze manier gekozen om wijziging te vergemakkelijkenint layerA2 =A2;int layerA3 =A3;int counter; // gebruikt om variaties in de kolommen te maken// de setup-routine wordt één keer uitgevoerd wanneer u op reset:void setup() drukt { // Start communicatie. OneSheeld.begin(); Serieel.begin(115200); // initialiseer elke pin als een uitvoer. pinMode (kolom0, UITGANG); pinMode (kolom1, UITGANG); pinMode (kolom2, UITGANG); pinMode(kolom3, UITGANG); pinMode (kolom4, UITGANG); pinMode (kolom5, UITGANG); pinMode (kolom6, UITGANG); pinMode(kolom7, UITGANG); pinMode(kolom8, UITGANG); pinMode(kolom9, UITGANG); pinMode(kolom10, UITGANG); pinMode (kolom11, UITGANG); pinMode (kolom12, UITGANG); pinMode (kolom13, UITGANG); pinMode (kolomA4, UITGANG); pinMode (kolomA5, UITGANG); pinMode (laagA0, UITGANG); pinMode (laagA1, UITGANG); pinMode (laagA2, UITGANG); pinMode (layerA3, OUTPUT);} // einde van setup// de lusroutine wordt voor altijd herhaald:void loop() {// alle kolommen zijn verbonden met 5v (hoog). digitalWrite(kolom0,HOOG); digitalWrite(kolom1,HOOG); digitalWrite (kolom2, HOOG); digitalWrite(kolom3,HOOG); digitalWrite(kolom4,HOOG); digitalWrite(kolom5,HOOG); digitalWrite(kolom6,HOOG); digitalWrite(kolom7,HOOG); digitalWrite(kolom8,HOOG); digitalWrite(kolom9,HOOG); digitalWrite(kolom10,HOOG); digitalWrite(kolom11,HOOG); digitalWrite(kolom12,HOOG); digitalWrite(kolom13,HOOG); digitalWrite(kolomA4,HOOG); digitalWrite(kolomA5,HOOG); vertraging (30); // Haal het geluidsniveau van de microfoon en bepaal welke lagen worden aangesloten op 0v (laag). // Elk if-else-blok bestuurt één laag. // De waarden moeten worden gekalibreerd volgens uw mobiele telefoon. /* Om te kalibreren, speel je muziek in de buurt van je smartphone en bekijk je de meetwaarden van het microfoonschild en kies je de juiste waarden. */ // In dit voorbeeld geven stappen van 6 goede resultaten if( Mic.getValue()> 70 ) // first layer control { digitalWrite(layerA0, LOW); vertraging (50); // Om het scherm duidelijker te maken. Het kan worden aangepast om het sneller of langzamer te maken. } else { digitalWrite (laagA0, HOOG); } if (Mic.getValue()> 76) // tweede laag controle {digitalWrite(layerA1, LOW); vertraging (50); } else { digitalWrite (laagA1, HOOG); } if(Mic.getValue()>82) // derde laag controle {digitalWrite(layerA2, LOW); vertraging (50); } else { digitalWrite (laagA2, HOOG); } if (Mic.getValue()> 88) // vierde laag controle {digitalWrite(layerA3, LOW); vertraging (50); } else { digitalWrite (laagA3, HOOG); } } // einde van lus

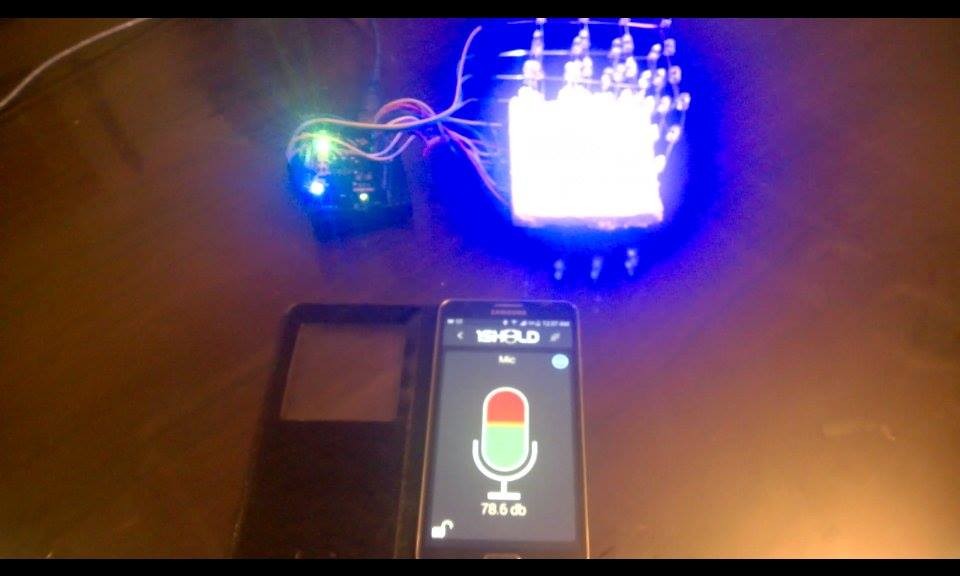

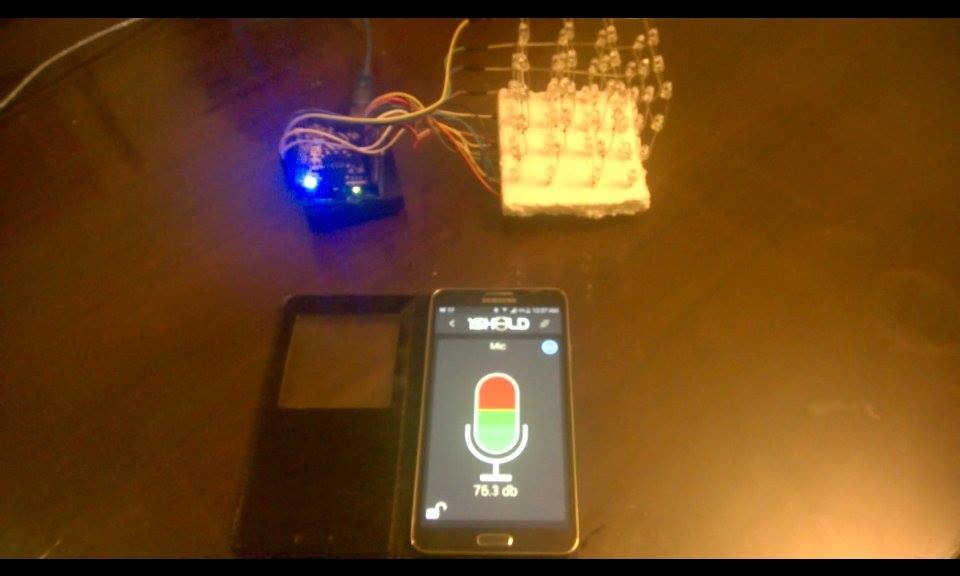

LED-kubus met 1 schild (microfoonschild)

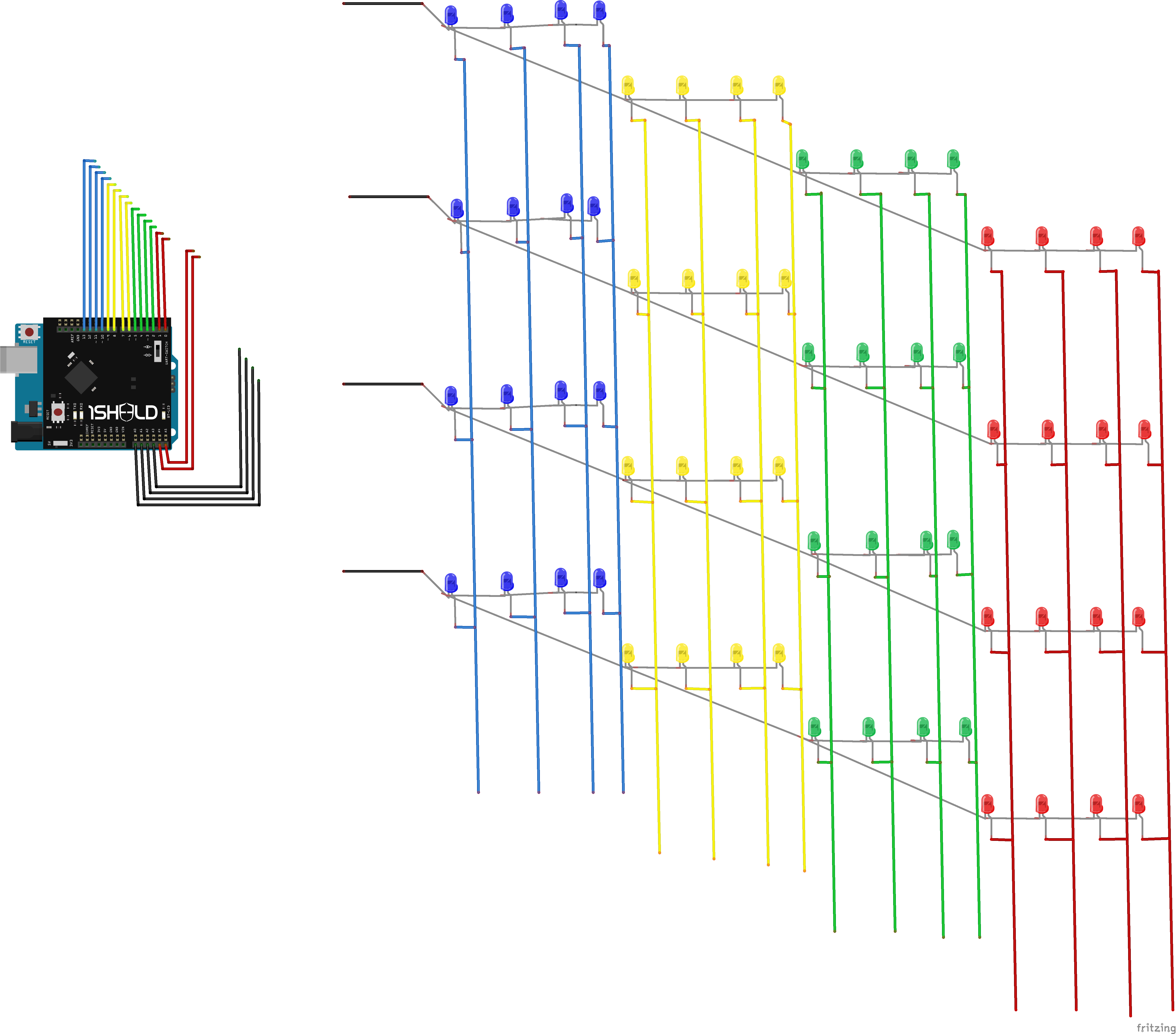

Schema's

Deze afbeelding bevat niet de weerstanden.
