11 tips voor aangepaste PCB's op basis van 10 jaar ervaring

Aangepaste PCB-behoeften overal vandaag. Of het nu een smartphone of een laptop is, je zult er een vinden. De meeste industrieën hebben het ook nodig voor hun workflow.

PCB-aankoop kan echter een ingewikkeld proces zijn en duurt meestal uren aan onderzoek. Onze 10 jaar lange ervaring op dit gebied komt hierbij goed van pas. Onthoud dat de aankoop van PCB's niet alleen afhankelijk is van de kosten. Voordat u de deal sluit, moet u rekening houden met de vele factoren die hieronder worden vermeld. Om ervoor te zorgen dat u het meeste uit een PCB-deal haalt, vertellen we u waar u op moet letten bij het kopen.

Hebben ze de juiste processen?

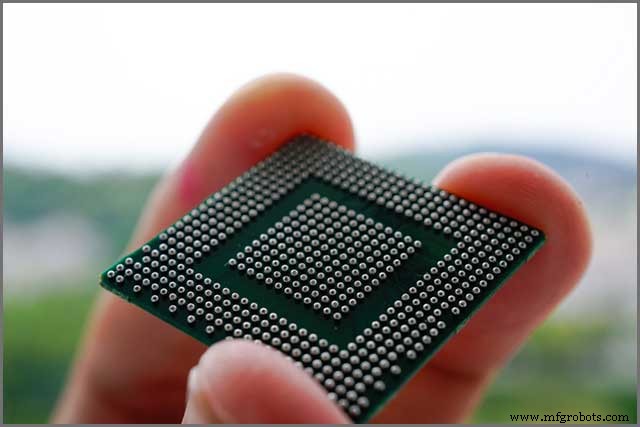

Zorg er eerst voor dat het bedrijf in staat is om het door u gewenste PCB-model te produceren. Als je bord bijvoorbeeld een Ball Grid Array (BGA) heeft, zorg er dan voor dat het BGA-assemblage biedt. Bovendien moet het ook herbewerkingsvermogen hebben. Klassieke aansluitingen voor opbouwmontage hebben over het algemeen pinnen aan de zijkant. Ondertussen gebruikt BGA de onderkant van het pakket om de pinnen in een rasterpatroon te ordenen.

Neem soorten BGA als voorbeeld:

1. Molded Array Process Ball Grid Array (MAPBGA):

BGA pakket voor apparaten met lage en gemiddelde prestaties. Je ziet het op gereedschappen die een lage inductantie en eenvoudige oppervlaktemontage nodig hebben. Het is een zeer betrouwbaar, voordelig pakket met een kleine voetafdruk.

2. Plastic Ball Grid Array (PBGA ):

Je ziet het op medium en high-performance apparaten. Deze apparaten hebben een lage inductantie en eenvoudige montage op het oppervlak nodig. Het substraat van dit voordelige pakket bevat koperlagen. Maakt het mogelijk om hoge niveaus van vermogensdissipatie aan te kunnen.

3. Thermisch verbeterde Plastic Ball Grid Array (TEPBGA):

Het substraat van deze verpakking bevat volledig koperen vlakken. Maakt het mogelijk om nog hogere niveaus van vermogensdissipatie aan te kunnen.

Het kiezen van de juiste BGA voor uw specifieke product- en montagevereisten is cruciaal. Het bedrijf kan BGA echter niet alleen testen met elektrische prestaties. Röntgeninspectie is de enige geschikte maatregel om BGA te testen. Deze inspectie kan door de lagen heen kijken naar de voeg eronder. Zorg er dus voor dat het bedrijf over röntgeninspectieapparatuur beschikt om de assemblage te verifiëren.

Deze productieprocessen kunnen bij WellPCB correct worden verzorgd. Garandeer de kwaliteit en functie van het product. En we kunnen programmeersuggesties geven; u moet uw ideeën en documenten aanleveren. Ik help je graag.

Heeft u programmering nodig?

Mogelijk hebt u voorgeprogrammeerde onderdelen of flexibele onderdelen nodig. Omdat het later geen functiewijzigingen toestaat, kunt u ook kiezen voor speciale programmeerheaders die eenvoudige softwarewijzigingen mogelijk maken. Natuurlijk, het heeft de extra kosten van de connector. Het is echter nog steeds een populaire manier om apparaten te programmeren.

U kunt ook kiezen voor pogo-pinnen of universele headers volgens de vereisten van uw PCB. U gebruikt Pogo-pinnen voor PCB's met een hoog volume, terwijl de laatste voor PCB's met een klein tot middelgroot formaat. Zorg ervoor dat de fabrikant dergelijke programmeerfuncties kan leveren.

Zal uw aangepaste PCB werken zoals het zou moeten?

Het hangt af van de kwantiteit en kwaliteit van de ondersteuning die het bedrijf u graag biedt. Er kunnen bijvoorbeeld fouten in de lay-out of stuklijst zitten, of de onderdelen komen mogelijk niet overeen met de voetafdruk van het bord. In dergelijke gevallen moet het bedrijf het ontwerp deskundig beoordelen en op deze fouten wijzen. Anders moet u het hele prototype helemaal opnieuw maken. Het zal niet alleen frustrerend zijn, maar ook duur en tijdrovend.

De ondersteuning van het bedrijf is dus van cruciaal belang in elke fase, of het nu gaat om prototyping of productie.

Kun je het aanpassen?

Kies een fabrikant die de printplaat kan aanpassen aan uw specifieke vereisten. De ervaring van het bedrijf binnen de branche wordt hierbij cruciaal.

1. Klantrecensies

Zorg ervoor dat u de klantrecensies en de productgeschiedenis van het bedrijf bekijkt. Het zal u helpen de kwaliteit en de omvang van het werk dat ze doen te begrijpen. Zorg ervoor dat ze kunnen voldoen aan de unieke eisen van elke klant.

2. Minimale bestelvereisten

Zorg ervoor dat ze aan uw minimale bestelvereisten kunnen voldoen. Met de juiste fabrikant kunt u een goedkope printplaat met een hoog volume krijgen. Ook kan sterk geïndividualiseerde aandacht u helpen om uw prototype gemakkelijk te wijzigen.

3. Klantenservice

Toegewijde en responsieve klantenservice zorgt ervoor dat uw PCB exact aan uw behoeften voldoet. Klantenondersteuning is cruciaal in elke fase, inclusief prototyping en assemblage.

Kies een fabrikant die regelmatig de voortgang van uw product bijhoudt en rapporteert. Ze moeten de bijbehorende rekeningen, bestanden en documenten correct en automatisch uploaden. Ze zouden ook uw bestandsindelingen moeten kunnen ondersteunen.

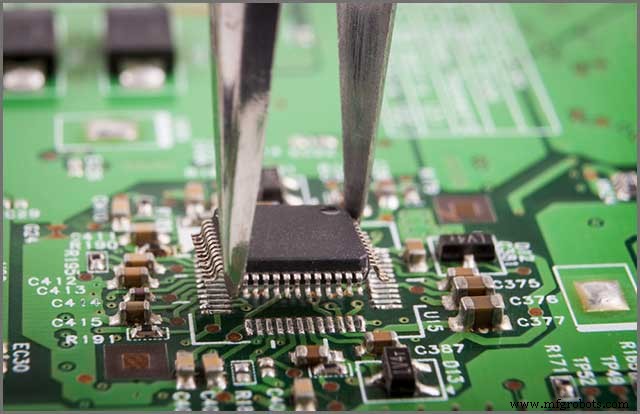

Aangepaste printplaat:kies de juiste montagemethode

Zorg ervoor dat u de juiste montagemethode voor u kiest. Je moet bijvoorbeeld bepalen of je voor heteluchtpistool montage of DIY-reflow wilt gaan. Het zal u helpen de PCB te beantwoorden die u nodig hebt.

1. Reflow-solderen:bij deze methode passeert u de vergadering door een reflow-oven. Hiermee kunt u de componenten op de printplaat bevestigen. U kunt dit zelfs zonder professionele apparatuur doen en de montagekosten verlagen.

2. Heteluchtsolderen:u gebruikt deze methode voor het nabewerken van printplaten of om soldeerfouten aan boord te herstellen. Het smelt het soldeer door hete lucht op een bepaald deel van de printplaat te blazen.

Aangepaste PCB:hoe gemakkelijk is het voor de aanschaf van componenten?

Het zou helpen als u PCB-monteurs had die een snelle sourcingservice voor componenten kunnen bieden. Ze moeten de componenten binnen de gestelde tijd leveren, zonder extra vertraging of verspilde kosten.

Bovendien zorgen de juiste PCB-componenten ervoor dat het prototype-apparaat correct functioneert. Anders kunnen ze falen in de testfase zelf.

Kies een fabrikant met een snelle doorlooptijd en hoogwaardige PCB-componenten.

Aangepaste PCB:hoe zit het met de certificering en kwaliteitsnormen?

De kwaliteit van het product is cruciaal in alle stadia, vooral in prototype en ontwerp. Zelfs de kleinste fout in het ontwerp of de montage kan leiden tot het mislukken van het hele project.

De PCB die u bestelt, moet voldoen aan de wettelijke veiligheidsvereisten. Bovendien moet het ook UL (Underwriters Laboratories) volgen. UL is de meest gevestigde certificeringsinstantie voor productveiligheid. Het test de prestaties en certificeert een breed scala aan PCB-ontwerpen en materialen. Als uw printplaat het UL-logo heeft, kunt u er zeker van zijn dat deze beschermd is tegen elektrische gevaren zoals brand en schokken.

Het product moet ook voldoen aan het ISO-kwaliteitsmanagementsysteem.

Aangepaste PCB:kies de juiste soldeerlegering

Als het gaat om uw PCB-assemblage, is het kiezen van de juiste soldeerlegering cruciaal.

Afhankelijk van de smelttemperatuur vindt u drie soorten soldeer:

1. Op lood gebaseerde soldeer:

Deze soldeer heeft een combinatie van tin en lood. Hoewel het in het verleden veel voorkwam, neemt op lood gebaseerde soldeer tegenwoordig af in populariteit. Vanwege de gevaarlijke effecten is het schadelijk voor zowel de gezondheid als het milieu.

2. Loodvrije soldeer:

Als antwoord op op lood gebaseerde las, wordt loodvrij soldeer algemeen aanbevolen voor gebruik. Hun hogere smeltpunt maakt het echter relatief moeilijk om te werken.

3. Soldeersels van zilverlegeringen:

Deze soldeersels kunnen al dan niet lood bevatten en zijn relatief duurder.

Selecteer het meest geschikte soldeer voor het temperatuurbereik en de toepassingen van uw project. Hiervoor moet het bedrijf de details van het lassen verstrekken en zijn certificering tonen. Het soort lassen dat u gebruikt, is van invloed op verschillende factoren van de Bill Of Materials (BOM) van een PCB-assemblage. Inclusief conferentiebetrouwbaarheid, nauwkeurigheid en uitvoering. Bovendien zal het een aanzienlijke impact hebben op de kosteneffectiviteit van uw algehele operatie.

Aangepaste PCB:hoe vindt u goedkope PCB's?

Kies een fabrikant die geautomatiseerde apparatuur gebruikt voor de productie. Daarmee gaan de productiekosten omlaag. Zal automatisch de verkoopprijs van de producten verlagen. Tegelijkertijd verhoogt het ook de precisie en efficiëntie van de producten.

De prijsstelling van PCB's hangt echter ook af van de kwaliteit en het ontwerp. Het veranderen van het basismateriaal of het materiaal van het soldeermasker kan de kosten van PCB's verlagen. Het is dus niet altijd verstandig om PCB alleen te kiezen op basis van de prijs. Voordat u de juiste printplaat koopt, moet u de kwaliteit ervan valideren tegen de kosten.

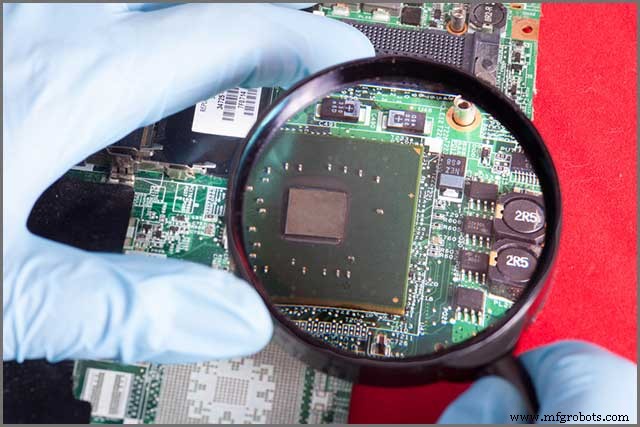

Aangepaste PCB:controleer de kwaliteit van de pc-fabrikant

De kwaliteit van de PCB-productie heeft een grote invloed op de prestaties en duurzaamheid. Zorg daarom voor de kwaliteit van de pc-fabrikant voordat u deze koopt. Het product van de leverancier moet voldoen aan de vastgestelde industrienormen. Bovendien moeten ze het product ook grondig testen voordat ze het naar u verzenden. Kies een fabrikant die bij de productie strikte regels en een wetenschappelijke houding handhaaft.

Aangepaste PCB– Eindelijk, hoe gemakkelijk is het om een ​​offerte te krijgen?

Bekijk hoe transparant het bedrijf is en welke strategie ze hanteren. Controleer of het bedrijf directe online prijsoffertes en snelle fabricage biedt. Het is niet alleen tijdbesparend, maar toont ook de transparantie van de prijsstructuur. De fabrikant moet u bij alle fasen betrekken - van prototype tot levering.

Conclusie

Met uw ideeën en documenten kunnen we u helpen om het ontwerp van uw printplaat precies zo te beoordelen als u wilt. Onze experts zullen verschillende tests doorlopen om er zeker van te zijn wat het beste werkt. Vervolgens laten we u de resultaten weten.

Van ontwerp en productie tot levering, elke factor heeft invloed op de kwaliteit van uw PCB. Overweeg daarom zorgvuldig de bovenstaande factoren om ervoor te zorgen dat u het meeste uit uw PCB-deal haalt.
