Driefasige Motor Star/Delta Reverse &Forward zonder timer

3-fase motoraansluiting ster/driehoek (Y-Δ) achteruit-vooruit en omhoog-omlaag zonder timer Stroom-, bedienings- en bedradingsschema's

In deze motorstarter zijn er vier magneetschakelaars en schakelaars (twee ON-Push en OFF-Push) die worden gebruikt om de draairichting van een driefasenmotor zoals Revers te veranderen, Vooruit, omhoog of omlaag. Omdat er geen timer wordt gebruikt in het regelcircuit, is de bediening halfautomatisch of handmatig.

Het stroomcircuit en het schematische bedradingsschema laten zien dat L1 en L3 zijn gewijzigd voor achterwaartse en voorwaartse werking van de driefasenmotor (omdat het veranderen van twee van de drie lijnen de rotatie zal veranderen van de motor in tegengestelde richting). Dit soort motorstartmethoden door middel van motorstarters zijn nodig en worden gebruikt in draaibankmachines en kranen enz. om de rotatie van motoren te veranderen.

Gerelateerde berichten:

• Driefasige motorster/driehoek achteruit en vooruit met timer
• Driefasige motorverbinding achteruit en vooruit - stroom- en besturingsbedradingsschema's


Werking van het circuit:

• Als we op de drukknop drukken voor voorwaartse werking, start de motor in de vooruit- of omhoog-positie via K1-contactor. Op dezelfde manier wordt de drukknop voor achteruitrijden gebruikt om de motor via K2 in de achteruit- of neerwaartse positie te draaien. Contactor (waarbij twee lijnen wijzigingen zijn ten opzichte van de eerste contactor, d.w.z. K1).
• Houd er rekening mee dat er slechts één handeling (vooruit of achteruit) tegelijk mogelijk is vanwege elektrische vergrendeling, d.w.z. als de drukknop voor vooruitrichting AAN is, moeten we de starter stoppen voordat de rotatie van de motor wordt gewijzigd. In eenvoudige bewoordingen kunnen zowel K1 (voor vooruit) als K2 (voor achteruit) magneetschakelaars niet tegelijkertijd AAN zijn.
• K4-contactor is in sterverbinding terwijl K3-contactor in deltaverbinding is. Ze worden gebruikt als een Star-Delta-starter waarbij de motor in eerste instantie in sterconfiguratie op de hoofdvoeding wordt aangesloten (om de hoge stroomsterkte te verminderen) en vervolgens in Delta-verbinding met vollastsnelheid en -spanning.

Afkortingen:

• O/L =Overbelastingsrelais (thermisch)
• NEE =Normaal Open Contacten
• NC =Normaal Gesloten Contacten
• VOOR =Voorwaartse positie
• REV =Omgekeerde richting
• T =Timer
• L1, L2, L3 =drie lijnen of fasen
• K1, K2, K3, K4 =Magneetschakelaars
• Y =Y of sterverbinding
• Δ =Deltaverbinding

Power-diagram

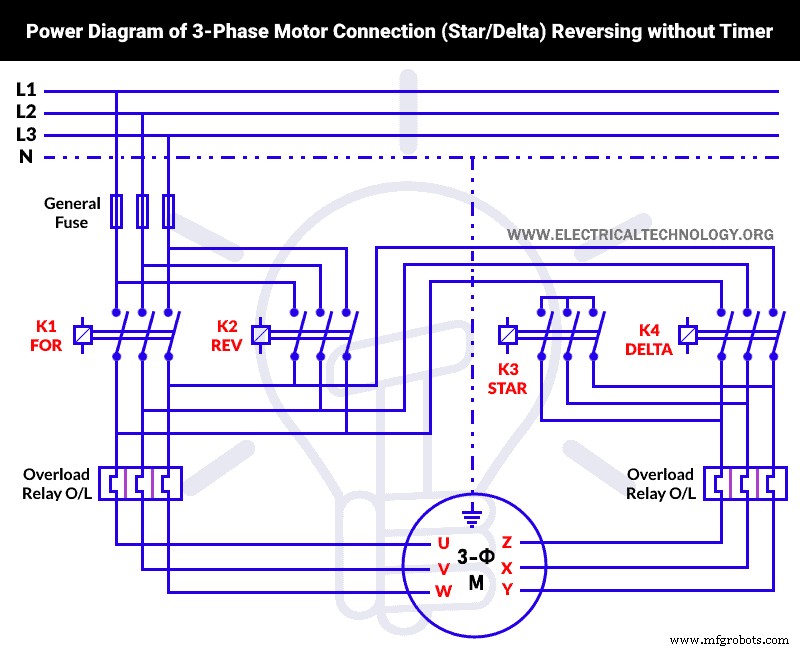

Kracht Diagram van driefasige motoraansluiting voor ster-/driehoekstarter zonder timer om de motor in omgekeerde / voorwaartse richtingen te laten werken.

Besturingsdiagram

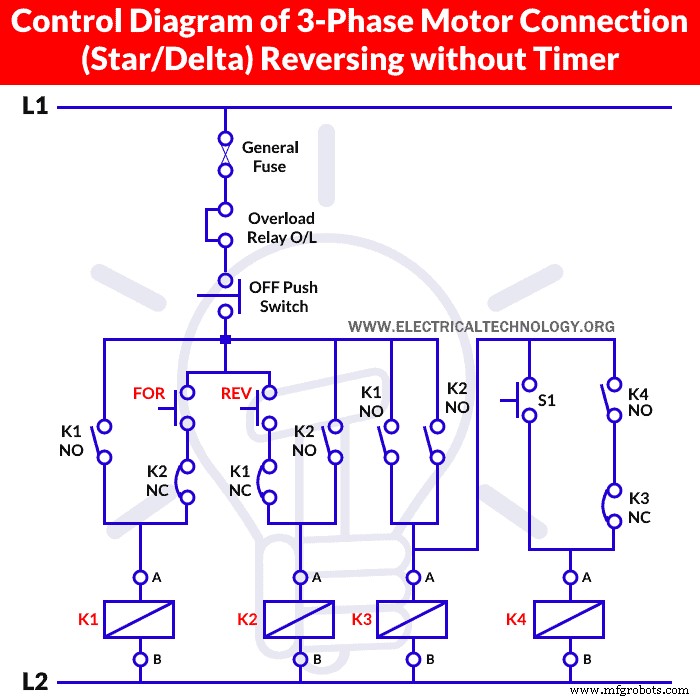

Besturingsdiagram van 3-fasen motoraansluiting (ster/driehoekstarter zonder timer) voor achteruit/vooruit of omhoog/omlaag.

Schematisch bedradingsschema

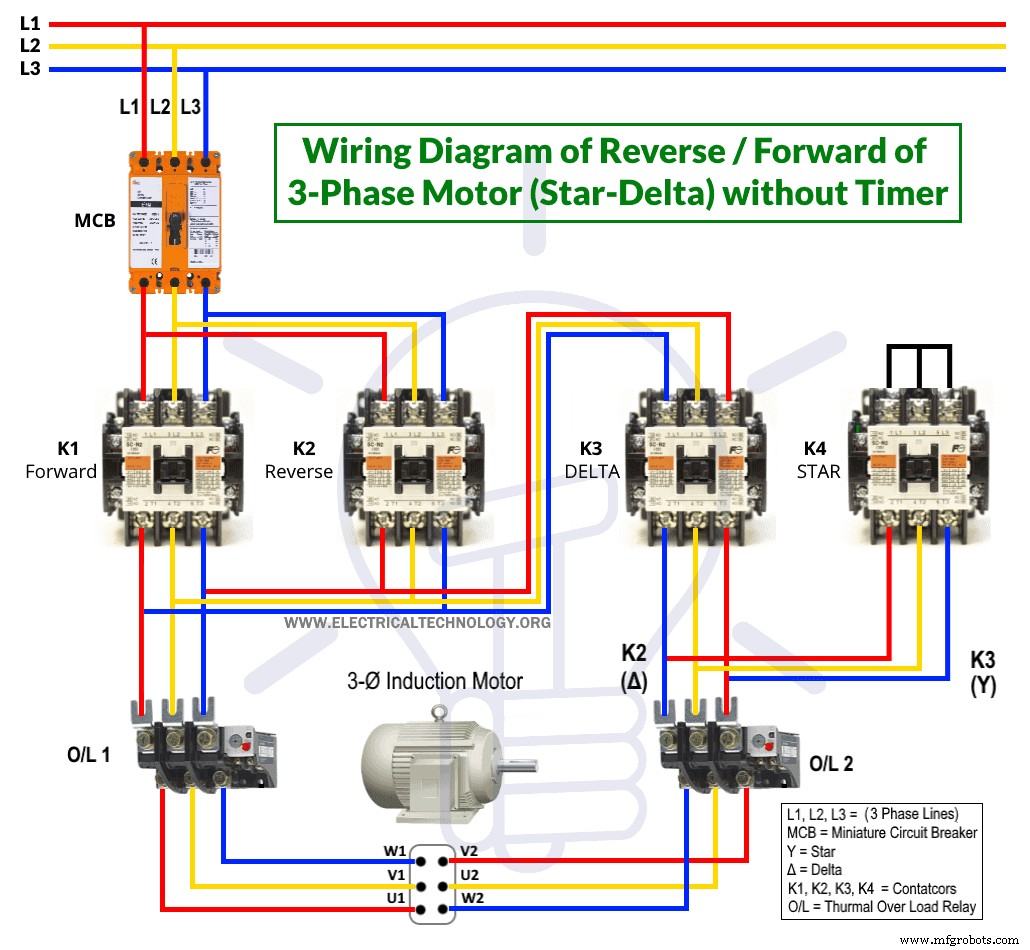

Schemamatisch bedradingsschema van 3-Φ-fase motoraansluiting voor achteruit- en voorwaartse werking met ster-/driehoekstarter zonder timer.
