Hoe zonnepaneel en batterijen in serie te bedraden voor 24V-systeem

Serieaansluiting van zonnepanelen en batterijen met automatisch UPS-systeem – 24V-installatie

In deze installatiehandleiding voor de bedrading van zonnepanelen laten we zien hoe u twee zonnepanelen en accu's in serie bedraden  met automatische UPS/omvormer voor 120V-230V AC-belasting, opladen van de accu en directe DC-belasting van de laadcontroller.

PV-panelen en batterijen zijn beschikbaar in het bereik van 12-23-36V, enz. De meest voorkomende is het 12V-systeem. Het is duidelijk dat de serieschakeling minder gebruikelijk is voor installatie van zonnepanelen en batterijen, omdat het systeem alleen het spanningsniveau (van 12VDC naar 24VDC) zal verhogen, wat alleen van toepassing is in een 24V-omvormersysteem. Met andere woorden, extra belasting kan dit systeem niet beu zijn en het laadproces van de batterij zal traag zijn in vergelijking met de parallelle verbinding. Dit komt door dezelfde stroomsterkte in serieschakeling voor zowel batterijen als PV-panelen.

De meeste zonnepanelen en batterijen worden geleverd in 2/24/36V enz. Als u extra capaciteit aan het systeem wilt toevoegen, moet u het systeem parallel aansluiten. Stel dat een enkele batterij een plafondventilator voor 6 uur van stroom voorziet. Dezelfde ventilator kan 12 (bijna dubbele) uur worden ingeschakeld door twee parallel geschakelde batterijen (met dezelfde capaciteit). Bovendien zullen de twee parallel geschakelde zonnepanelen de batterijen snel opladen en extra belasting inschakelen.

• Gerelateerde post:Zonnepaneel en batterijen parallel aansluiten voor 12V-systeem

Deze opstelling is nodig in het geval van een 24V omvormersysteem. Om deze reden moeten we de PV-panelen en 12V-batterijen in serie schakelen om het gewenste spanningsniveau te verkrijgen. Houd er rekening mee dat je meerdere zonnepanelen en batterijen in serie, parallel of serie parallel kunt schakelen voor 12V, 24V, 36V of 48V DC-systemen.

We weten dat de stroom in serieschakeling hetzelfde is, terwijl het spanningsniveau anders is, d.w.z. de spanning is additief in serieschakeling. Op deze manier zou het spanningsniveau van zowel zonnepanelen als batterijen oplopen. Met andere woorden, de 12VDC van zonnepaneel en batterijen (in serie) zou hebben:

V₁ + V₂ + V₃ ……+ V_n

d.w.z.

12V + 12V =24V.

Terwijl het ampère-uur (Ah) van de batterij en de stroom in zonnepanelen hetzelfde blijft (serieschakeling)

I₁ =I₂ =I₃ ……I_n

5A =5A =5A … (Zonnepanelen)

100Ah =100Ah =100Ah … (Batterijen)

Opmerking: De ampère-uurcapaciteit (Ah) van accu's (evenals het spanningsniveau van zonnepanelen) moet voor alle accu's hetzelfde zijn als ze in serie of parallel worden aangesloten.

Op deze manier krijgen we de benodigde 24V DC voor ons 24V DC-omvormersysteem. De uitgang van de omvormer (120 of 230VAC) wordt rechtstreeks aangesloten op de AC-belasting (d.w.z. ventilatoren, gloeilampen, enz.). Bovendien kunt u de DC-belasting inschakelen die rechtstreeks is aangesloten op de DC-uitgangsklemmen in de zonnelaadcontroller.

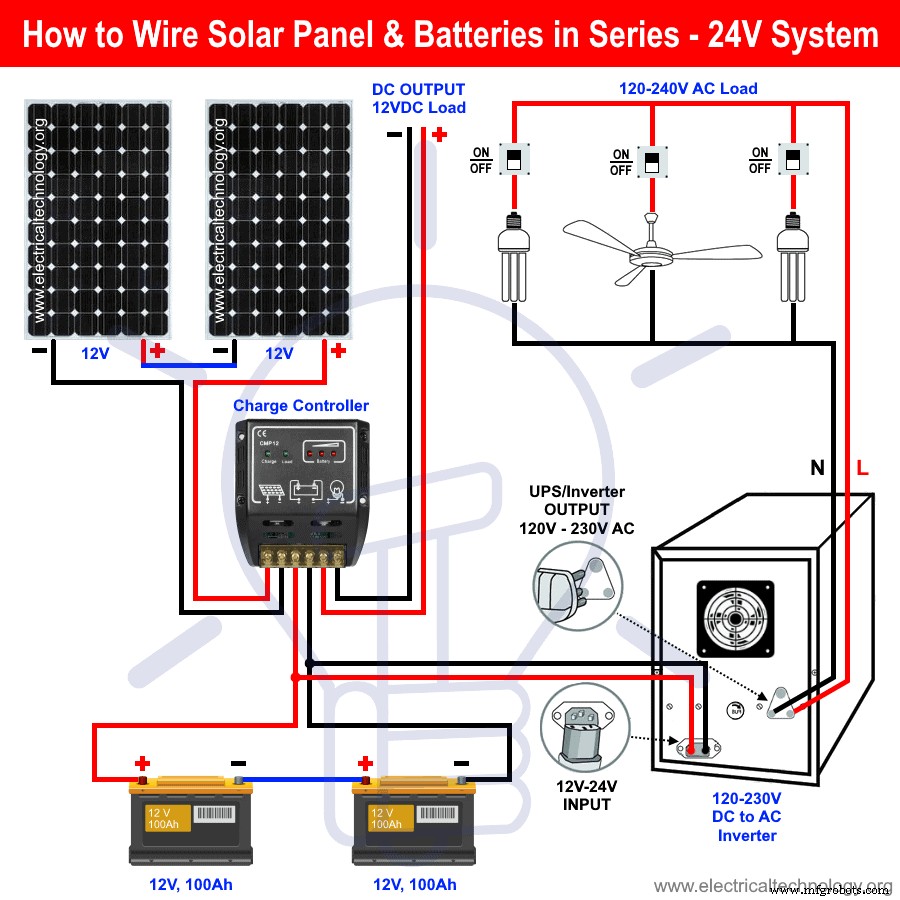

Om twee of meer zonnepanelen en batterijen in serie te schakelen, sluit u eenvoudig de positieve pool van het zonnepaneel of de batterij aan op de negatieve pool van het zonnepaneel of de batterij en vice versa (respectievelijk) zoals weergegeven in de onderstaande afbeelding.

Het volgende bedradingsschema laat zien dat het zonnepaneel de batterij zal opladen en de AC-belasting zal voeden via batterijen en omvormer. Tijdens schaduw/nacht (wanneer er geen opwekkingsvermogen van zonnepanelen is) zal de batterij worden gebruikt als back-upstroom en zal het de AC-belasting via de omvormer van stroom voorzien. Dit hele proces wordt automatisch gedaan via UPS, d.w.z. er is geen handmatige actie of omschakeling/ATS-schakelaar nodig om meerdere belastingen AAN/UIT te schakelen.
