Handleiding voor het Bedraden van Lampen in Series: Stappen, Tips en Best Practices

Hoe lichtpunten in series te verbinden?

In vandaag zijn basis elektriciteitsinstallatietutorial laten we zien hoe verlichtingspunten in series te bedraden. Hoewel we weten dat seriesverbinding voor huishoudelijke bedrading zoals ventilatoren, schakelaars, gloeilampen etc. niet een voorkeursmethode is in plaats van parallel of series-parallel bedrading. Maar in sommige gevallen moeten we elektrische apparaten in series bedraden en verbinden op basis van systeemeisen. Een van de meest voorkomende configuraties van lampen in series is een kerstverlichtingssnoer waar LEDs en kleine lampjes meestal in series zijn aangesloten.

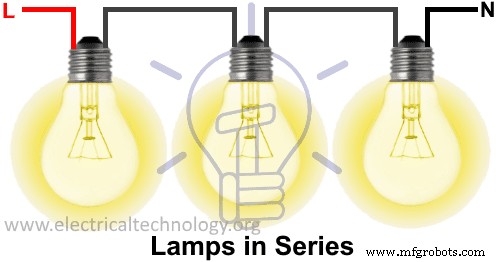

In bovenstaande figuur zijn alle drie lichtpunten in series verbonden. Elke lamp is verbonden met de volgende, d.w.z. de L (Fase ook bekend als levend of fase) is verbonden met de eerste lamp en de andere lampen zijn verbonden door de midden draad en de laatste draad als N (Nul) verbonden met de voedingspanning.

Volgens de series circuit analogie is de stromende stroom hetzelfde in al deze gloeilampen / lampen, maar de spanningen zijn anders in tegenstelling tot het parallel circuit waar spanningen op elk punt hetzelfde zijn waar stromen verschillen.

Een van de grote nadelen van een series verlichtingscircuit: het toevoegen of verwijderen van één lamp uit het circuit beïnvloedt het gehele circuit, d.w.z. andere lampen zullen dimmen in licht en andere aangesloten apparaten en toestellen zullen niet de voldoende of vereiste bedrijfsspanning krijgen omdat de spanning in een series circuit op elk punt anders is maar de stromende stroom hetzelfde is.

Elk aantal verlichtingspunten of belasting kan (volgens de circuit- of sub-circuit belastingsberekening) in dit type circuit worden toegevoegd door simpelweg de L en N geleiders naar andere lampen te verlengen, maar ze zullen niet branden volgens de nominale uitvoerefficiëntie. Kortom, het toevoegen van meer gloeilampen in een series circuit zal de rest van de lichtpunten dimmen.

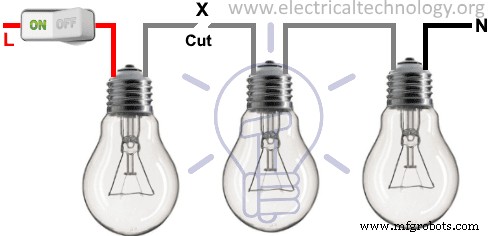

Een ander groot gebrek van een series verlichtingscircuit is dat, aangezien alle lampen of gloeilampen tussen Fase L en Nul N zijn aangesloten, de rest van het circuit niet zal werken als één van de gloeilampen defect raakt, omdat het circuit open zal zijn zoals in de onderstaande figuur getoond. Hier ziet u een onderbreking in de fase-draad verbonden met lamp 3, dus de lamp is UIT en de rest van het circuit werkt niet meer, d.w.z. lampen branden niet.

Nadelen van Series Verlichtingscircuit.

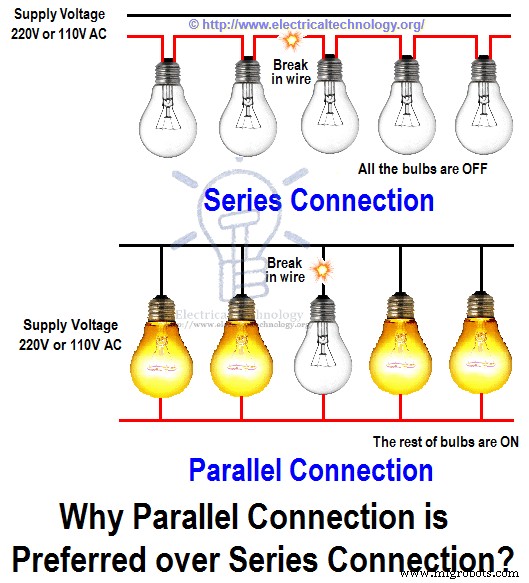

• De breuk in de draad, storing of verwijdering van één enkele lamp zal het circuit breken en alle anderen laten stoppen werken omdat er slechts één enkel pad voor stroom is om te stromen in het circuit.
• Als meer lampen in een series verlichtingscircuit worden toegevoegd, zullen ze allemaal in helderheid verminderd worden. Omdat spanningen gedeeld worden in een series circuit. Als we meer belasting in een series circuit toevoegen, neemt de totale spanningsval toe wat geen goed teken is voor bescherming van elektrische apparaten.

• Series Bedrading is "ALLES of NIETS" type bedrading betekent dat alle apparaten tegelijkertijd zullen werken of allemaal ontkoppeld zullen worden als een fout optreedt bij één van de aangesloten apparaten in een series circuit.

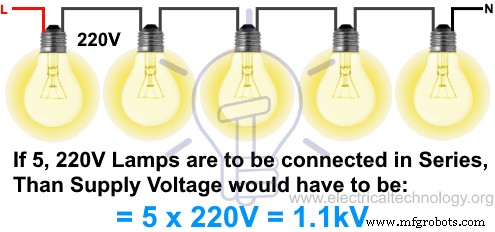

• Hoge voedingsspanning is nodig als we meer belasting (gloeilampen, elektrische verwarmers, airconditioners etc.) in het series circuit willen toevoegen. Bijvoorbeeld, als vijf 220V lampen in Series moeten worden aangesloten, Dan zou de Voedingsspanning moeten zijn: 5 x 220V = 1.1kV.

• De totale series circuit weerstand neemt toe (en stroom neemt af) wanneer meer belasting in het circuit wordt toegevoegd.
• Volgens toekomstige behoeften, alleen die elektrische apparaten die dezelfde stroomwaarde hebben, zouden in het huidige series circuit moeten worden toegevoegd omdat de stroom op elk punt in een series circuit hetzelfde is. Echter, we weten dat elektrische apparaten en toestellen d.w.z. gloeilampen, ventilator, verwarmers, airconditioners etc. verschillende stroomwaarden hebben, daarom kunnen ze niet in een series circuit worden aangesloten voor soepel en efficiënt werk.

Voordelen:

• Minder kabel- en draadmateriaal is vereist in series bedrading.
• We gebruiken om het circuit te beschermen door zekeringen & stroomonderbrekers in series met andere apparaten te verbinden.
• Series circuit loopt niet snel warm door hoge weerstand wanneer meer belasting in het circuit wordt toegevoegd.
• De levensduur van de batterij in een series circuit is langer in vergelijking met parallel.
• Het is de meest eenvoudige methode van elektrische bedrading en fouten kunnen gemakkelijk worden opgespoord en gerepareerd in vergelijking met parallel of series-parallel bedrading.

Goed om te weten:

• Schakelaars en zekeringen moeten via fase (Levend) draad worden aangesloten.
• Het aansluiten van elektrische apparaten en toestellen zoals ventilator, stopcontact, gloeilampen etc. in parallel is een voorkeursmethode in plaats van series bedrading.
• Parallel of series-parallel bedradingsmethode is betrouwbaarder in plaats van series bedrading.

Waarschuwing:

• Elektriciteit is Onze Vijand, als je het de kans geeft je te doden, Onthoud, ze zullen het nooit missen. Lees alle voorzorgsmaatregelen en instructies terwijl je deze tutorial in de praktijk doet.
• Ontkoppel de stroomvoorziening voordat u elektrische apparaten serviceert, repareert of installeert.
• Probeer nooit op elektriciteit te werken zonder correcte begeleiding en zorg.
• Werken met elektriciteit alleen in de aanwezigheid van die personen die goede kennis en praktijkervaring hebben en weten hoe ze met elektriciteit om te gaan.
• Lees alle instructies en voorzorgsmaatregelen en volg ze strikt.
• Eigen elektrisch werk doen is gevaarlijk en in sommige gebieden illegaal. Neem contact op met de erkende elektricien of het stroomleveranciersbedrijf voordat u enige wijziging in elektrische bedradingsverbindingen aanbrengt.
• De auteur is niet aansprakelijk voor eventuele verliezen, letselschade of schade voortvloeiend uit de weergave of het gebruik van deze informatie of als u een circuit in verkeerde indeling probeert. Wees dus voorzichtig want het gaat om elektriciteit en elektriciteit is te gevaarlijk.
