Maak gebruik van uw 4e as door 2D-toolpaths in Fusion 360 . in te pakken

Leer hoe u meer uit uw 4e as kunt halen door 2D-gereedschapspaden in de Fusion 360 Manufacture-werkruimte in te pakken.

Overzicht toolpath wrapping

De wikkeloptie in Fusion 360 maakt gebruik van de 4e as op uw machine en kan worden gebruikt met 2D Adaptive, 2D Pocket en 2D Contour. Hiermee kunnen deze gereedschapsbanen worden gewikkeld rond een perfect cilindrische geometrie, die wordt bewerkt met behulp van een roterende as.

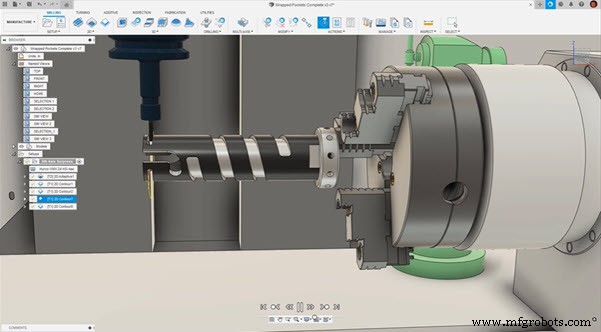

De onderstaande afbeelding toont een goed voorbeeld van een component waarbij het gebruik van een roterende as efficiëntere resultaten en optimale bewerkingsomstandigheden zal opleveren.

Het bewerkingsproces:wikkelen met uw 4e as

Om aan de slag te gaan, moet u ervoor zorgen dat uw installatie correct is en, belangrijker nog, uw WCS correct is georiënteerd met uw X-as uitgelijnd met de roterende as van uw machine. In dit geval is onze roterende as de A-as, we kunnen de X-as loodrecht op het voorvlak plaatsen.

Het gereedschapspad zelf werkt net zo gemakkelijk als elke andere 2D-bewerking. Selecteer eenvoudig de geometrie die u wilt bewerken en selecteer vervolgens de optie wrap op het tabblad Geometrie. Selecteer vervolgens de geometrie waar u het toolpad omheen wilt wikkelen. Onthoud dat deze selectie een perfect cilindrisch vlak moet zijn. Als dit niet het geval is, geeft Fusion 360 u niet de mogelijkheid om het te selecteren. Standaard is de offsetwaarde nul. Dit betekent dat de wikkel nominaal is voor de cilinder die u hebt geselecteerd. Als u deze waarde wilt compenseren, kunt u dit doen in de offset-parameter.

Het tabblad Hoogten is iets anders wanneer u ervoor kiest om een ​​toolpad in te pakken, maar het concept is identiek. De hoogten vormen cilinders in plaats van vlakken vanwege het 4-assige karakter van het gereedschapspad.

Nadat u de hoogteselecties hebt gemaakt, blijft al het andere hetzelfde. Breng gewoon de nodige wijzigingen aan in het tabblad Passen en Koppelingen en daar heb je het! U weet nu hoe u de 4-assige wrap-functie in de Fusion 360-productiewerkruimte moet gebruiken.

Bekijk de volgende tutorial om dit hele proces in actie te zien:
