Electrical Discharge Machining (EDM):Beheersing van precisie bij de fabricage van harde materialen

Bij productie met hoge precisie bereiken conventionele gereedschappen zoals boren en vingerfrezen uiteindelijk hun grenzen. Wanneer het materiaal ultrahard is of de geometrie te ingewikkeld is voor een fysiek mes, passen ingenieurs een proces toe dat meer op sciencefiction lijkt dan op traditioneel werkplaatswerk:Electrical Discharge Machining (EDM).

EDM, vaak ‘vonkbewerking’ of ‘draaderosie’ genoemd, is geëvolueerd van een nichereparatiemethode naar een fundamentele technologie voor de lucht- en ruimtevaart, medische apparatuur en auto-onderdelen. In deze gids wordt uitgelegd hoe EDM werkt, de drie belangrijkste varianten en de strategische voordelen die het onmisbaar maken voor moderne techniek.

Wat is EDM precies?

In tegenstelling tot CNC-frezen of draaien, waarbij gebruik wordt gemaakt van mechanische afschuiving, is EDM een thermisch-elektrisch proces. Materiaal wordt verwijderd via een reeks snelle, plaatselijke elektrische ontladingen (vonken) tussen twee elektroden:het gereedschap (elektrode) en het werkstuk.

Beide elektroden zijn ondergedompeld in een diëlektrische vloeistof, meestal gedeïoniseerd water of olie. Wanneer de spanning een drempel overschrijdt, wordt de vloeistof afgebroken, waardoor een vonk over de opening kan springen. Elke vonk bereikt temperaturen van 8.000 °C tot 12.000 °C, waarbij een microscopisch kleine hoeveelheid materiaal verdampt of smelt. Het diëlektricum spoelt vervolgens het vuil weg en koelt het oppervlak af, waardoor het werkstuk wordt voorbereid op de volgende ontlading.

De drie pijlers van EDM-technologie

Moderne productie onderscheidt EDM in drie verschillende methoden, elk geoptimaliseerd voor specifieke vormen en industriële behoeften.

1. Draadvonkvonken (WEDM)

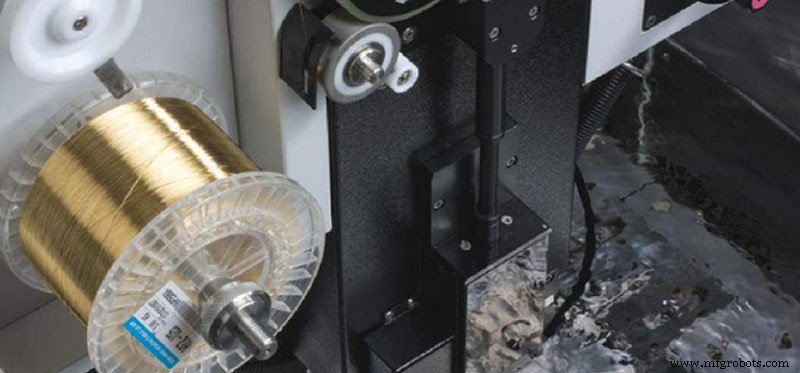

• Hoe het werkt: Een continu gevoede draad (meestal messing of koper met een zinkcoating) fungeert als elektrode en volgt een CNC-geprogrammeerd pad door het werkstuk. Doordat de draad voortdurend vervangen wordt, blijft de schaar scherp en uniform.
• Beste gebruiksscenario's: Ideaal voor het produceren van extrusiematrijzen, ponsstansen en complexe 2D-vormen in dikke platen.
• Belangrijkste voordeel: De mogelijkheid tot 5 assen maakt taps toelopende sneden en variërende boven- en onderprofielen mogelijk met toleranties van slechts ±0,0001 inch.

2. Zinkvonk-EDM (ram- of holte-EDM)

• Hoe het werkt: Een op maat gemaakte elektrode (vaak van grafiet of koper) vertegenwoordigt het negatief van de gewenste holte. De elektrode wordt in het werkstuk neergelaten, waardoor het door vonken geërodeerde patroon 'verzinkt' en blinde holtes ontstaan.
• Beste gebruiksscenario's: Essentieel bij spuitgieten, waarbij diepe, ingewikkelde holtes in stalen mallen worden gecreëerd die met conventioneel frezen onbereikbaar zijn.
• Belangrijkste voordeel: Produceert scherpe interne hoeken en texturen die mechanische gereedschappen niet kunnen reproduceren.

3. Gatboren EDM

• Hoe het werkt: Er wordt gebruik gemaakt van een holle, roterende buiselektrode. Diëlektrische vloeistof circuleert door de buis om vuil uit diepe gaten te spoelen, waardoor nauwkeurig boren in harde materialen mogelijk is.
• Beste gebruiksscenario's: Op grote schaal toegepast om koelkanalen te creëren in turbinebladen voor straalmotoren en om startgaten voor draadvonken voor te bereiden.
• Belangrijkste voordeel: Boren onder steile hoeken op gebogen oppervlakken zonder dat de boor loopt of breekt, waarbij de rondheid over grote diepten behouden blijft.

Technische voordelen:waarom kiezen voor EDM?

Precisie en oppervlakte-integriteit

Het contactloze karakter van EDM elimineert bramen en mechanische vervorming die vaak voorkomen bij frezen. De resulterende oppervlakteafwerking is uitzonderlijk glad (vaak vergelijkbaar met een gezandstraalde afwerking van hoge kwaliteit), waardoor er minder secundair polijsten nodig is.

Complexe geometrie, nul stress

Waar een snijgereedschap een dunne wand in een zwaar blok zou kunnen buigen of breken, past EDM geen macrokracht toe. Hierdoor kunnen delicate roosters, dunne ribben en microkenmerken worden gecreëerd die structureel gezond blijven.

Hardheid-onafhankelijk

Bij conventionele bewerking neemt de gereedschapsslijtage toe met de materiaalhardheid. EDM staat onverschillig tegenover hardheid; een vonk erodeert gehard gereedschapsstaal net zo gemakkelijk als zacht aluminium, op voorwaarde dat het materiaal elektrisch geleidend is.

Historische evolutie

Het concept van vonkerosie dateert van Joseph Priestley in 1770, maar de praktische toepassing ervan begon in de jaren veertig toen B.R. Lazarenko en N.I. Lazarenko in de USSR gebruikte het voor gecontroleerde productie. Eind jaren zestig en begin jaren zeventig transformeerde de komst van CNC EDM van een handmatig reparatiegereedschap in een geautomatiseerd, uiterst nauwkeurig systeem, waardoor de weg werd vrijgemaakt voor moderne ruimtevaartuigonderdelen en chirurgische instrumenten.

Eindgedachten

EDM-bewerking is het toppunt van materiaalaftrekking waar de conventionele natuurkunde faalt. Hoewel het misschien langzamer is dan frezen op hoge snelheid, maakt het vermogen om materiaalhardheid te negeren en onmogelijk geachte geometrieën te vervaardigen het essentieel voor geavanceerde fabrikanten. Het begrijpen van de nuances tussen draad-, zinklood- en gatvonken is de eerste stap naar uitmuntende techniek.
