Lineaire voeding &geschakelde voeding (SMPS)

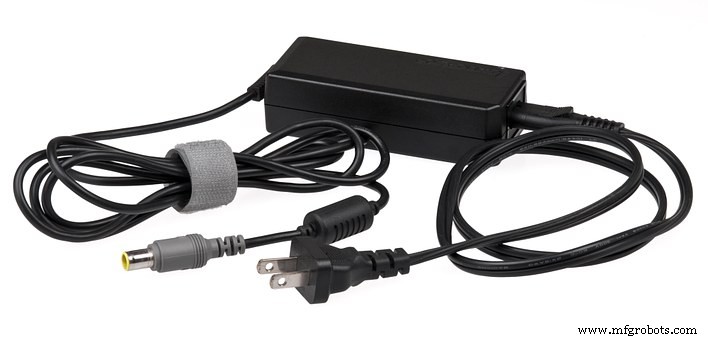

Adapter wordt veel gebruikt in het leven van vandaag. Meestal ziet het eruit als een baksteenachtige zwarte doos en de eerste stap om een ​​elektronisch apparaat te gebruiken is om de adapter te koppelen en in het stopcontact te steken.

Hoe eenvoudig het er ook uitziet, de adapter is vrij complex in zijn innerlijke structuur. Laten we er samen iets over leren.

Wat is een adapter?

Zoals de naam al doet vermoeden, is een adapter een apparaat dat uw elektrische apparaat aanpast aan de netstroom .

Normaal gesproken kunnen onze huishoudelijke apparaten, zoals een ijskast en wasmachine, direct werken onder het voltage, 120V en 60 Hz AC in de VS, geleverd door het elektriciteitsnet.

Sommige elektrische apparaten die we gebruiken werken echter op een lage spanning zoals 20V, daarom hebben ze een voedingsadapter nodig om de spanning te verlagen om de geschikte . te verkrijgen voeding.

Er worden steeds meer functies aan het huishoudapparaat toegevoegd, wat een regelcircuit . vereist om ze te regelen.

Omdat het regelcircuit vaak onder een lage spanning werkt, spelen sommige delen van het interne circuit van huishoudelijke apparaten de rol van een adapter. Dit geeft aan dat een onafhankelijke adapter kan helpen om het grootste deel van apparaten klein te houden, wat extreem nodig is voor hedendaagse elektronische apparaten.

Typen adapter

De meest voorkomende adapters die we zien zijn:lineaire stroomleveranciers en geschakelde stroomleveranciers (SMPS's) .

Voordat we in details treden, wil ik u eerst enkele concepten voorstellen om u een beter begrip te geven.

• Transformator :altijd twee verschillende spoelen gewikkeld rond dezelfde kern, kan worden gebruikt om de spanning tussen twee circuits aan te passen.
• Gelijkrichter :converteert wisselstroom (AC), die periodiek van richting verandert, naar gelijkstroom (DC) die maar in één richting stroomt. Bevat vele soorten, zoals vacuümbuisdiodes, halfgeleiderdiodes, enz.
• Filteren :bestaat uit condensator, spoel en weerstand. Verzacht de pulserende golfvorm van gelijkgerichte gelijkstroom.

Lineaire voeding

Kortom, in de lineaire voeding zit een transformator het omzetten van de netspanning naar een lagere spanning.

Dan zet een gelijkrichter het om in pulserende gelijkstroom , en tot slot een filter verzacht de pulserende golfvorm van gelijkstroom, met resterende rimpelvariaties die klein genoeg zijn om het aangedreven apparaat onaangetast te laten .

Een lineair circuit moet worden ontworpen voor een specifiek , smal bereik van ingangsspanningen en moet een transformator gebruiken die geschikt is voor de frequentie, meestal 50 of 60 Hz. Over het algemeen vanwege de relatief lage  frequentie, de transformator in lineair circuit is groot in grootte.

Voor apparatuur die een stabielere of nauwkeurigere . vereist spanning, is een lineaire spanningsregelaar nodig. Verliezen in grote transformator en spanningsregelaar leiden tot een relatief lage efficiëntie .

Ondertussen beperkt de grootte van een transformator het maximale vermogen die een lineaire voeding kan leveren.

Tot slot, als je een voeding kiest voor apparaten, b.v. Hi-Fi-audiobox, die nauwkeurigheid vereist en werkt op een relatief lage belasting, lineaire voeding is een betere keuze.

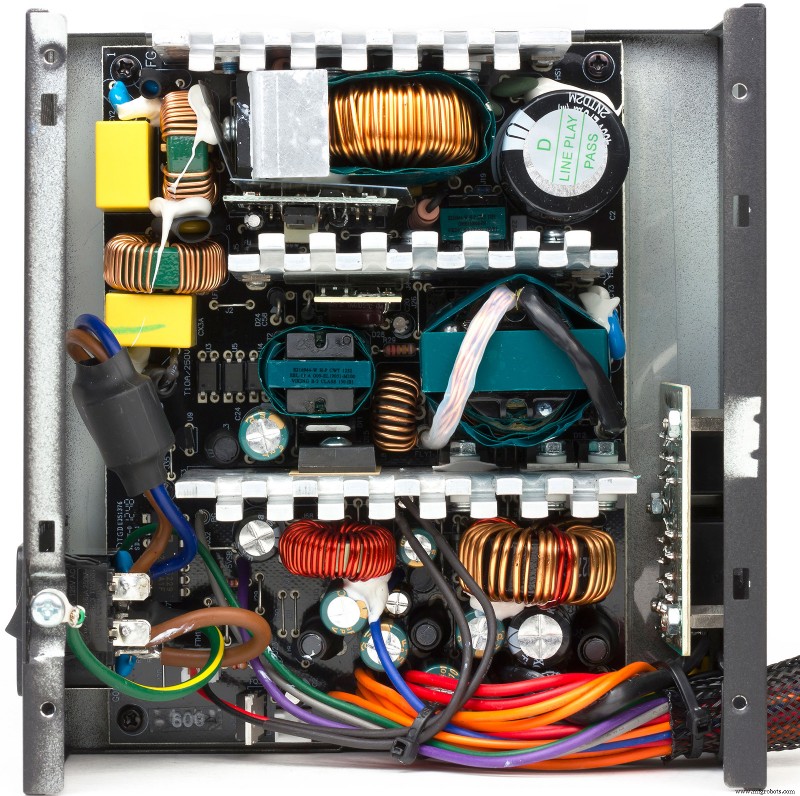

Geschakelde voeding

Een SMPS is veel ingewikkelder dan een lineaire voeding.

In een SMPS wordt de AC-netingang direct gelijkgericht en vervolgens gefilterd om een ​​gelijkspanning te verkrijgen. Vervolgens wordt de gelijkspanning aan- en uitgeschakeld bij een zeer hoge frequentie (meestal 10 kHz - 1 MHz) door elektronische schakelcircuits, die een wisselstroom produceren. Vervolgens gaat de wisselstroom door een hoge frequentie transformator of spoel.

Na door de spoel of transformator te zijn gegaan, wordt de hoogfrequente wisselstroom gelijkgericht en gefilterd om de gelijkstroomuitgangsspanning te produceren.

Dit is de truc:de hoogfrequente AC maakt het gebruik van transformatoren mogelijk en filtercondensatoren die veel kleiner zijn , lichter , en goedkoper dan die gevonden worden in lineaire voedingen werkend op netfrequentie.

Vanwege het kenmerk van de schakelcomponenten die in SMPS worden gebruikt, heeft het een hoog rendement dat is meer dan 90%. En door de limiet van de transformator te elimineren, kan een SMPS meer vermogen leveren dan een lineaire voeding.

Daarom zijn de adapters die we onze pc, telefoon en vele andere elektronische apparaten zien opladen, allemaal SMPS.

Bovendien kunnen de snel schakelende componenten in SMPS elektrische ruis . veroorzaken , wat van invloed kan zijn op het apparaat dat erop is aangesloten.

Daarom is de uitgangsspanning van lineaire voeding is van nature puurder dan die van SMPS, waardoor lineaire voeding een betere keuze is in die precieze omstandigheden.

Dit markeert het einde van dit bericht.

Als je meer wilt weten over adapter, laat dan hieronder je reactie achter of neem contact met ons op. We horen!
