Arduino UNO Gitaarpedaal: DIY, Open-Source, Beginner-Vriendelijk

Onderdelen en benodigdheden

Nodige tools en machines

• Soldeerbout (met soldeerdraad)

Apps en online diensten

• Arduino IDE

Over dit project

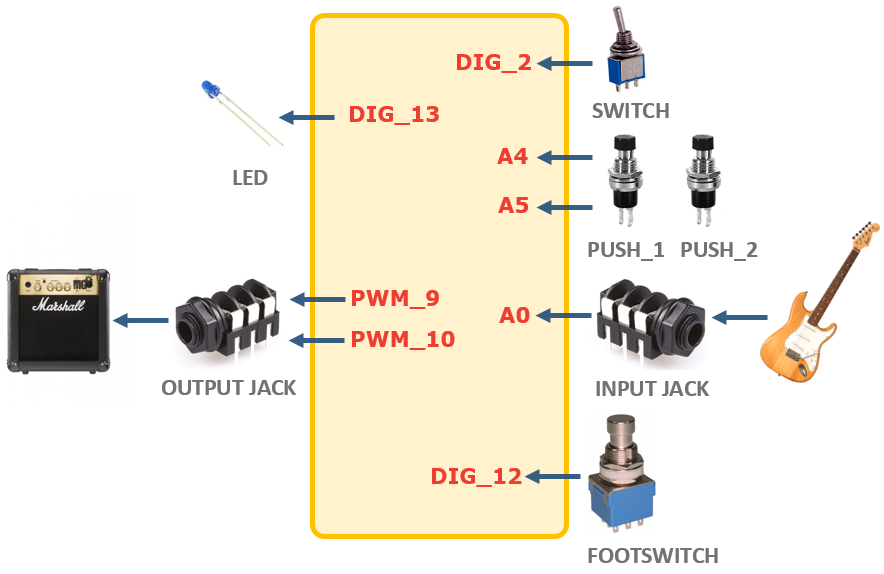

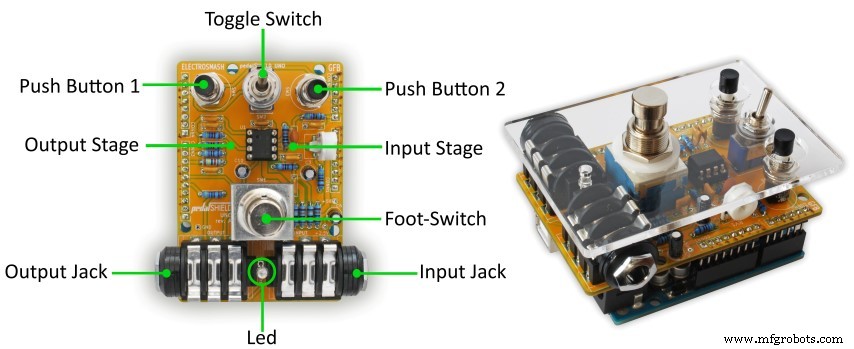

De pedalSHIELD UNO is een open-source, programmeerbare gitaarpedaal op basis van de Arduino UNO. Het doel: een gitaareffectpedaal bouwen met gemakkelijk verkrijgbare onderdelen, zodat je vanaf dag één je eigen geluiden kunt creëren zonder diepe kennis van DSP-programmering of elektronica.

Iedereen kan ideeën en code delen op het forum, waar ook al een reeks kant-en-klaar effecten te downloaden zijn: booster, distortie, fuzz, delay, vibrato, tremolo, golfgenerator, metronoom, enz.

We hebben documentatie gemaakt voor eenvoudige realisatie:

• PDF-handleiding: bouw de pedalSHIELD UNO schakeling in 5 stappen.
• Quick-start gids voor programmeren.

Het is een betaalbaar platform om te experimenteren met effecten, audio-elektronica, gitaarpedalen en digitale signaalverwerking. Het hele project is Open-Source en Open-Hardware: alle schema's en bestanden zijn gratis beschikbaar. Ontworpen met KiCAD (gratis ECAD voor Windows/Linux/Mac) zodat iedereen kan bijdragen.

Stuklijst (Bill of Materials)

Condensatoren

• C5, C2, C7, C8, C9 – 6,8 nF
• C3, C6, C10 – 4,7 µF
• C1, C11 – 100 nF
• C4 – 270 pF

Weerstanden

• R12, R13, R10, R9, R6, R4, R3 – 4,7 kΩ
• R5, R7, R8 – 100 kΩ
• R1, R2 – 1 MΩ
• R11 – 1,2 MΩ

Overige

• RV1 – 500 kΩ potentiometer
• D1 – 3 mm blauwe LED
• U1 – TL972 (dual op-amp)
• IC-socket DIP-8
• SW1 – 3PDT footswitch
• SW2 – Toggle switch
• SW3, SW4 – Pushbuttons
• Conn1..4 – 40-pin header (voor Arduino UNO)
• J1, J2 – 6,3 mm (1/4") audio jack

Code

Voorbeeldeffecten voor pedalSHIELD UNO vind je op GitHub:

https://github.com/ElectroSmash/pedalshield-uno

Download de .ZIP met alle effectcodes (booster, distortie, fuzz, delay, vibrato, tremolo, golfgenerator, metronoom, ...).

Schema's

Bovenstaand schema toont de complete schakeling. De componentenlijst is hierboven vermeld.
