ArduTester V1.13: Geautomatiseerde Transistor Tester met Arduino UNO

Onderdelen en benodigdheden

Over dit project

Dit is een automatische Transistor Tester, om de pin-out en kenmerken van diverse discrete halfgeleiders te identificeren (Transistoren NPN, PNP, MOSFETs, etc.). Het evalueert ook weerstanden, condensatoren, inducties, etc. Het oorspronkelijke project was geschreven in een mix van C en AVR Assembly Code voor AVR gcc tooling AVR Studio.

Mijn ambitie was om het te porteren naar de Arduino Web Editor, wat de verwerking van de grote configureerbare software enorm vereenvoudigt, waardoor het direct mogelijk is om te bewerken, verifiëren en uploaden naar een Arduino UNO-bord zonder de noodzaak van het installeren van een AVR tooling Suite of het gebruik van Linux OS.

De meeste Arduino UNO Starter Kits bevatten de benodigde componenten (UNO R3 bord, 1602 LCD, drukknoppen, breadboard, jumper draden, weerstanden).

Dit project laat ook de Arduino open source, open hardware filosofie beter zien, omdat de eerder geleverde .Hex-bestanden voor Arduino UNO en MEGA 2560 van het oorspronkelijke Transistor Tester-project Arduino niet in een goed licht zetten (UNO-versie werd geleverd zonder LCD, alleen seriële monitor).

Last but not least, er is bijna geen prestatie- of nauwkeurigheidsverlies met deze Arduino-versie ArduTester V1.13 wanneer je het vergelijkt met de originele TransistorTester!

Hoe de ArduTester V1.13 te gebruiken?

Sluit het te testen component aan op een willekeurige TP1, TP2, TP3 (component kan zijn: Transistoren NPN, PNP, FET, Weerstanden, Condensatoren, Dioden, LED en nog veel meer.)

Waarschuwing: TEST alleen condensatoren die je vooraf hebt ontladen!

Druk vervolgens op de TEST-drukknop en lees het testresultaat op het 2x16 LCD.

Voorbeeld van een test met een transistor

Druk opnieuw op TEST om meer parameters of een nieuwe test te krijgen.

Lang ingedrukt houden van TEST na een test geeft een menu-selectie: druk opnieuw op TEST om door het menu te scrollen, en houd TEST lang ingedrukt om een specifieke functie te selecteren.

Meer menufuncties hieronder...

• f-Generator (Selecteerbare frequentie blokgolfuitgang op TP 2) (Test Pin 2)
• 10-bit PWM (Frequentie met selecteerbare duty cycle uitgang op TP 2)

Als je verdwaalt in het menu, druk op de Arduino UNO reset-knop.

Code

ArduTester V1.13 Sketch

Selecteer Arduino/Genuino Uno Board, Verifieer en Upload.

Schema's

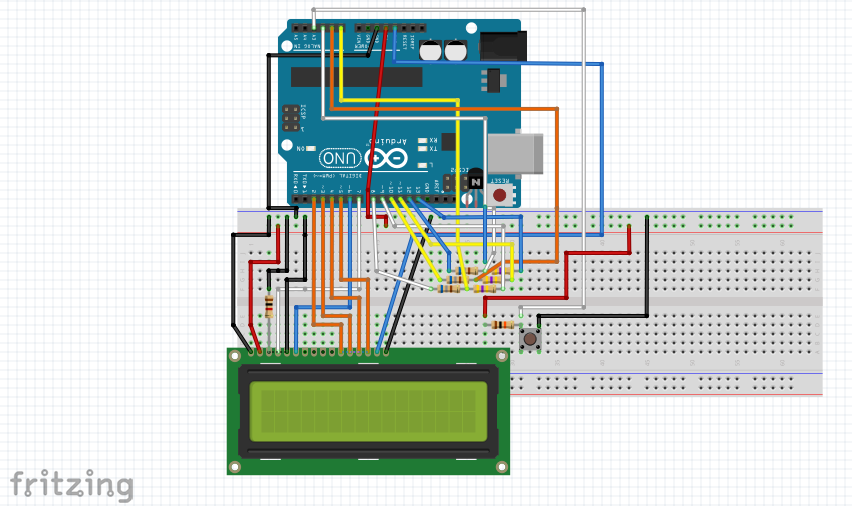

Hoe componenten te plaatsen en te bedraden
