Afbeeldingen Weergeven op een 1,17-inch TFT LCD met Arduino UNO

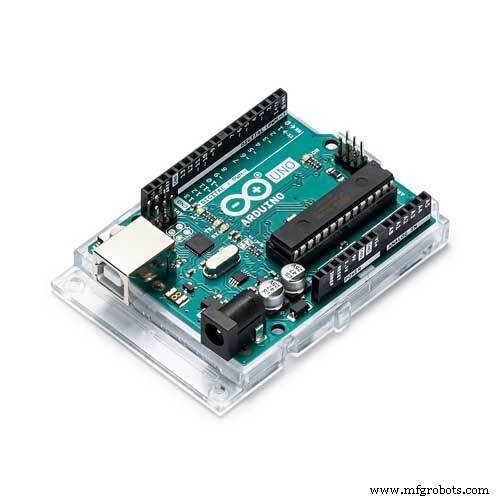

Onderdelen en benodigdheden

Apps en online diensten

• Arduino IDE

Over dit project

In dit artikel laat ik zien hoe je een afbeelding op een TFT scherm krijgt met Arduino!

Lees de tutorial of bekijk de YouTube video.

Aansluitschema

• 5V (LCD) → 5V Arduino
• MISO (LCD) → Pin 12 Arduino
• SCK (LCD) → Pin 13 Arduino
• MOSI (LCD) → Pin 11 Arduino
• LCD CS (LCD) → Pin 10 Arduino
• SD CS (LCD) → Pin 4 Arduino
• D/C (LCD) → Pin 9 Arduino
• RESET (LCD) → Pin 8 Arduino
• BL (LCD) → Pin 8 Arduino (let op: dubbele toewijzing in origineel, check datasheet)
• GND (LCD) → GND Arduino

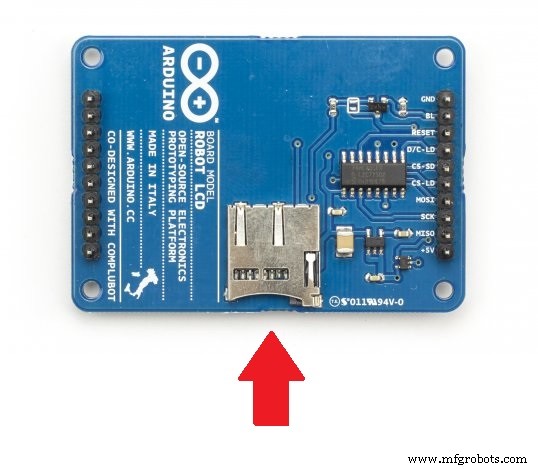

SD Kaart Afbeelding

Houd rekening met het volgende:

• De afbeelding moet een .bmp bestand zijn
• Maak de afbeelding niet groter dan 160 x 128 pixels
• De bestandsnaam moet arduino.bmp zijn en in de root map van de SD kaart staan!
• De Arduino en het TFT scherm moeten spanningsloos zijn bij het plaatsen van de SD kaart.

Arduino Code

Kopieer de onderstaande code en upload naar je Arduino.

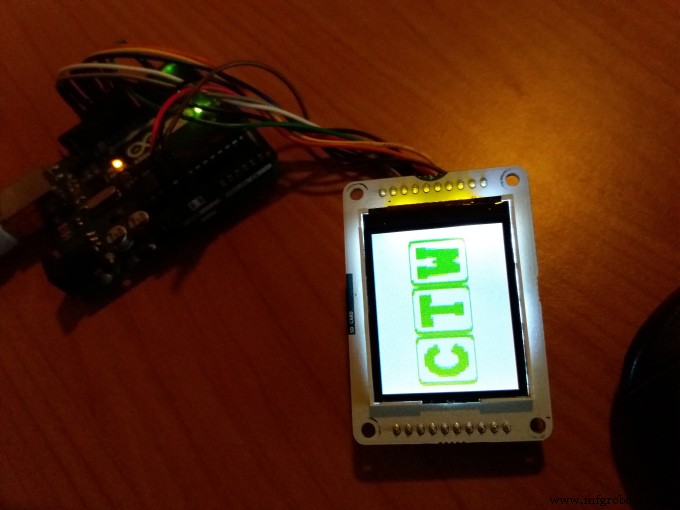

Eindresultaat

Open de seriële monitor in de Arduino IDE. Je .bmp afbeelding wordt nu op het TFT scherm getoond. Of bekijk de video voor het resultaat.

Code

Afbeelding Weergeven op LCD TFT Scherm met Arduino UNO (Arduino)

// CreaTechWeb: Afbeelding weergeven op TFT scherm met Arduino
// https://createchweb.com/displaying-an-image-on-a-tft-screen-with-arduino/

#include <SPI.h>
#include <SD.h>
#include <TFT.h>  // Arduino LCD library

// Pin definitie voor de Uno
#define sd_cs 4
#define lcd_cs 10
#define dc 9
#define rst 8

// Pin definitie voor de Leonardo (uitgecommentarieerd)
//#define sd_cs 8
//#define lcd_cs 7
//#define dc 0
//#define rst 1

TFT TFTscreen = TFT(lcd_cs, dc, rst);
PImage logo;

void setup() {
  TFTscreen.begin();
  TFTscreen.background(255, 255, 255);
  TFTscreen.stroke(0, 0, 255);
  TFTscreen.println();
  TFTscreen.println(F("Arduino TFT Bitmap Voorbeeld"));
  TFTscreen.stroke(0, 0, 0);
  TFTscreen.println(F("Open seriële monitor"));
  TFTscreen.println(F("om de sketch te draaien"));

  Serial.begin(9600);
  while (!Serial) { }  // wacht op seriële poort (alleen voor native USB)

  TFTscreen.background(255, 255, 255);

  Serial.print(F("SD kaart initialiseren..."));
  if (!SD.begin(sd_cs)) {
    Serial.println(F("mislukt!"));
    return;
  }
  Serial.println(F("OK!"));

  TFTscreen.begin();
  TFTscreen.background(255, 255, 255);

  logo = TFTscreen.loadImage("arduino.bmp");
  if (!logo.isValid()) {
    Serial.println(F("fout bij laden arduino.bmp"));
  }
}

void loop() {
  if (logo.isValid() == false) return;

  Serial.println(F("afbeelding tekenen"));

  int x = random(TFTscreen.width() - logo.width());
  int y = random(TFTscreen.height() - logo.height());

  TFTscreen.image(logo, x, y);
  delay(1500);
}
