Accurate temperatuur-, druk- en hoogtemeting met BMP280 en Arduino UNO

Onderdelen en benodigdheden

Over dit project

Welkom bij deze tutorial waarin we de BMP280-sensor gebruiken om temperatuur, luchtdruk en hoogte te meten met behulp van een Arduino UNO en een OLED-display. Hier zijn de belangrijkste specificaties van de BMP280 volgens de datasheet:

In dit project meten we alle parameters in zowel het metrieke als het imperiale stelsel. De eenheden kunnen in de code worden aangepast. Hieronder volgen de gebruikte componenten:

Testen en probleemoplossing

Na het aansluiten van de module is het raadzaam de voorbeeldcode uit de bibliotheek ("BMP280test") te testen. Als de module niet wordt herkend (zoals in de onderstaande afbeelding):

Voer dan de I²C-scanner code uit (los eventuele andere I²C-apparaten zoals LCD of OLED los). Als de module niet defect is en geen soldeerproblemen heeft, zal de scanner het apparaat detecteren:

Noteer het adres (in dit voorbeeld 0x76) en open het C++-bestand van de bibliotheek (meestal in Documenten/Arduino/Libraries). Gebruik een geschikte editor (bijv. Dev-C++).

Ga naar regel 41 en wijzig het I²C-adres (_i2caddr) naar het adres dat je in de seriële monitor vond (vervang de "a" door het juiste adres):

Sla op en sluit de editor. De bibliotheek is standaard bedoeld voor modules met adres 0x77, maar de gebruikte module heeft adres 0x76. Nu zou de testcode moeten werken:

Testafbeeldingen

Ik hoop dat het voor jou ook werkt. Laat een reactie achter als je problemen ondervindt.

Code

Er zijn vier codebestanden beschikbaar voor verschillende configuraties:

• bmp280_Serial_metric.ino – Metrische weergave op seriële monitor
• bmp280_Serial_Imperial.ino – Imperiale weergave op seriële monitor
• bmp280_OLED_m.ino – Metrische weergave op OLED
• bmp280_OLED_US.ino – Imperiale weergave op OLED

bmp280_Serial_metric.ino

/* Deze code is voor gebruik met Adafruit BMP280 (Metrisch)
 * Meet temperatuur en druk en toont ze op de seriële monitor met hoogte
 * Gewijzigde versie van de Adafruit-voorbeeldcode
 * Zie www.surtrtech.com of SurtrTech YouTube-kanaal */
#include <Adafruit_BMP280.h>
Adafruit_BMP280 bmp; // I2C-interface

void setup() {
  Serial.begin(9600);
  Serial.println(F("BMP280 test"));
  if (!bmp.begin()) {
    Serial.println(F("Geen geldige BMP280-sensor gevonden, check bedrading!"));
    while (1);
  }
  /* Standaardinstellingen uit datasheet. */
  bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,     /* Bedrijfsmodus */
                  Adafruit_BMP280::SAMPLING_X2,     /* Temperatuur oversampling */
                  Adafruit_BMP280::SAMPLING_X16,    /* Druk oversampling */
                  Adafruit_BMP280::FILTER_X16,      /* Filtering */
                  Adafruit_BMP280::STANDBY_MS_500); /* Wachttijd */
}

void loop() {
  Serial.print(F("Temperatuur = "));
  Serial.print(bmp.readTemperature());
  Serial.println(" *C");
  Serial.print(F("Druk = "));
  Serial.print(bmp.readPressure()/100); // Druk in hPa
  Serial.println(" hPa");
  Serial.print(F("Benaderende hoogte = "));
  Serial.print(bmp.readAltitude(1019.66)); // 1019.66 hPa = luchtdruk op zeeniveau in jouw regio
  Serial.println(" m");
  Serial.println();
  delay(2000);
}

bmp280_Serial_Imperial.ino

/* Deze code is voor gebruik met Adafruit BMP280 (Imperiaal)
 * Meet temperatuur en druk en toont ze op de seriële monitor met hoogte
 * Gewijzigde versie van de Adafruit-voorbeeldcode
 * Zie www.surtrtech.com of SurtrTech YouTube-kanaal */
#include <Adafruit_BMP280.h>
Adafruit_BMP280 bmp; // I2C

void setup() {
  Serial.begin(9600);
  Serial.println(F("BMP280 test"));
  if (!bmp.begin()) {
    Serial.println(F("Geen geldige BMP280-sensor gevonden, check bedrading!"));
    while (1);
  }
  /* Standaardinstellingen uit datasheet. */
  bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,
                  Adafruit_BMP280::SAMPLING_X2,
                  Adafruit_BMP280::SAMPLING_X16,
                  Adafruit_BMP280::FILTER_X16,
                  Adafruit_BMP280::STANDBY_MS_500);
}

void loop() {
  float f = bmp.readTemperature()*9/5 + 32; // Conversie van C naar F
  Serial.print(F("Temperatuur = "));
  Serial.print(f);
  Serial.println(" *F");
  float P = bmp.readPressure()/3386.39; // Druk in inches mercury
  Serial.print(F("Druk = "));
  Serial.print(P);
  Serial.println(" inHg");
  float A = bmp.readAltitude(1019.66)*3.28084; // Hoogte in voet
  Serial.print(F("Benaderende hoogte = "));
  Serial.print(A);
  Serial.println(" ft");
  Serial.println();
  delay(2000);
}

bmp280_OLED_m.ino (Metrisch)

/* Deze code is voor gebruik met Adafruit BMP280 en OLED-scherm (Metrisch)
 * Meet temperatuur en druk en toont ze op het OLED-display met hoogte
 * Gewijzigde versie van de Adafruit-voorbeeldcode
 * Zie www.surtrtech.com of SurtrTech YouTube-kanaal */
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_BMP280.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
Adafruit_BMP280 bmp;

void setup() {
  bmp.begin();
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.display();
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.print("SurtrTech");
  display.setCursor(32,12);
  display.setTextSize(2);
  display.println("BMP280");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();
  float T = bmp.readTemperature(); // Temperatuur in °C
  float P = bmp.readPressure()/100; // Druk in hPa
  float A = bmp.readAltitude(1019.66); // Hoogte in meters

  display.setCursor(0,0);
  display.setTextColor(WHITE);
  display.setTextSize(2);
  display.print("Temp");
  display.setCursor(0,18);
  display.print(T,1);
  display.setCursor(50,17);
  display.setTextSize(1);
  display.print("C");
  display.setTextSize(1);
  display.setCursor(65,0);
  display.print("Druk");
  display.setCursor(65,10);
  display.print(P);
  display.setCursor(110,10);
  display.print("hPa");
  display.setCursor(65,25);
  display.print("Hoogte");
  display.setCursor(90,25);
  display.print(A,0);
  display.setCursor(110,25);
  display.print("m");
  display.display();
  delay(2000);
}

bmp280_OLED_US.ino (Imperiaal)

/* Deze code is voor gebruik met Adafruit BMP280 en OLED-scherm (Imperiaal)
 * Meet temperatuur en druk en toont ze op het OLED-display met hoogte
 * Gewijzigde versie van de Adafruit-voorbeeldcode
 * Zie www.surtrtech.com of SurtrTech YouTube-kanaal */
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_BMP280.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
Adafruit_BMP280 bmp;

void setup() {
  bmp.begin();
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.display();
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.print("SurtrTech");
  display.setCursor(32,12);
  display.setTextSize(2);
  display.println("BMP280");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();
  float T = bmp.readTemperature()*9/5 + 32; // Temperatuur in °F
  float P = bmp.readPressure()/3386.39; // Druk in inHg
  float A = bmp.readAltitude(1019.66)*3.28084; // Hoogte in voet

  display.setCursor(0,0);
  display.setTextColor(WHITE);
  display.setTextSize(2);
  display.print("Temp");
  display.setCursor(0,18);
  display.print(T,1);
  display.setCursor(50,17);
  display.setTextSize(1);
  display.print("F");
  display.setTextSize(1);
  display.setCursor(65,0);
  display.print("Druk");
  display.setCursor(65,10);
  display.print(P);
  display.setCursor(100,10);
  display.print("inHg");
  display.setCursor(65,25);
  display.print("Hoogte");
  display.setCursor(90,25);
  display.print(A,0);
  display.setCursor(110,25);
  display.print("ft");
  display.display();
  delay(2000);
}

Nuttige bibliotheken

• Adafruit BMP280-bibliotheek
• Adafruit GFX-bibliotheek
• Adafruit SSD1306-bibliotheek

Schema

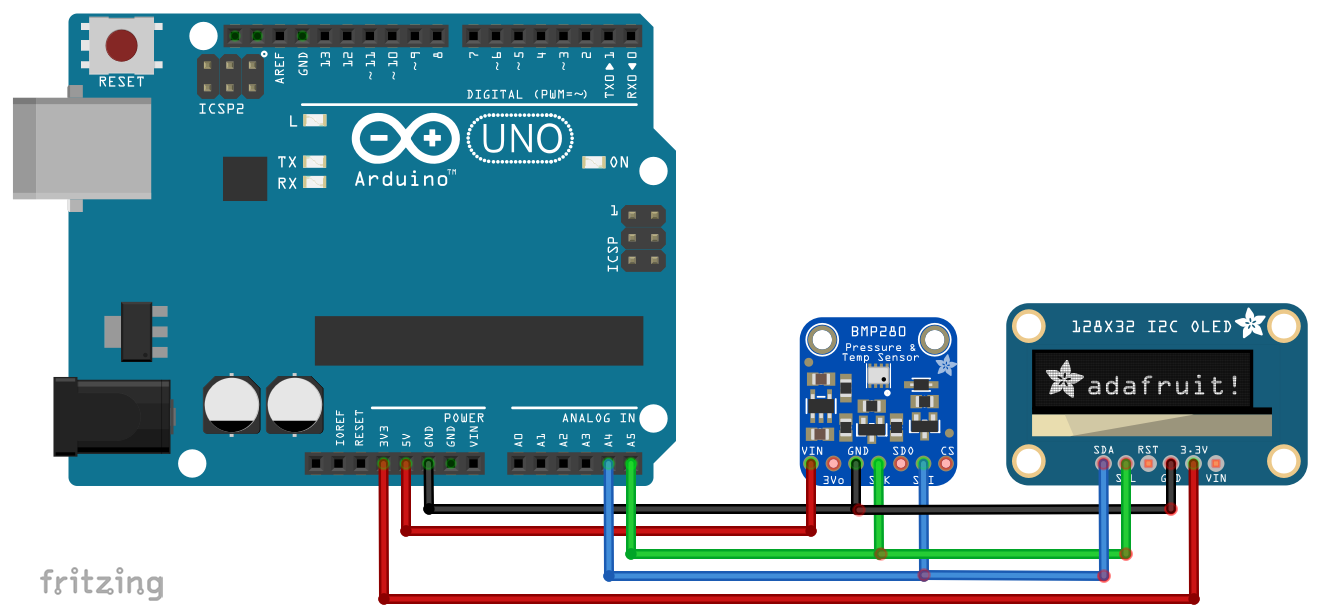

Beide modules gebruiken de I²C-interface (SDA/SCL op A4 en A5). De BMP280 wordt gevoed met 5V, de OLED met 3,3V.
