Precisie druk- en luchtstroommeting met analoge sensor en Arduino

Onderdelen en benodigdheden

Benodigde tools

• Soldeerbout

Over dit project

Dit project meet differentiedruk met een analoge sensor en berekent daaruit de luchtstroomsnelheid in m/s. De sensoruitgang wordt versterkt door de AD623-instrumentatieversterker en uitgelezen door de Arduino. De meetwaarden worden gemiddeld over 2500 samples voor stabiliteit en op een LCD-weergeven.

Code

Differentiedruk naar luchtstroomsnelheid (m/s)

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

float CurrentReading;
float Sum;
float Average;
float MeasuresN = 2500;  // Aantal metingen voor gemiddelde
float Flow;

void setup() {
  Serial.begin(9600);
  lcd.begin(16, 2);
}

void loop() {
  // Gemiddelde berekenen over MeasuresN samples
  for (int i = 0; i < MeasuresN; i++) {
    CurrentReading = analogRead(A0);
    Sum += CurrentReading;
    delay(1);
  }
  Average = Sum / MeasuresN;
  Sum = 0;

  // Kalibratie: lineaire vergelijking voor specifieke ventilator/toepassing
  // Aanpassen op basis van eigen kalibratiekromme!
  Flow = (Average - 68) * 0.265 + 2.7;

  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Sensor: ");
  lcd.print(Average);
  lcd.setCursor(0, 1);
  lcd.print("Luchtstroom: ");
  lcd.print(Flow);
  lcd.print(" m/s");

  delay(5);
}

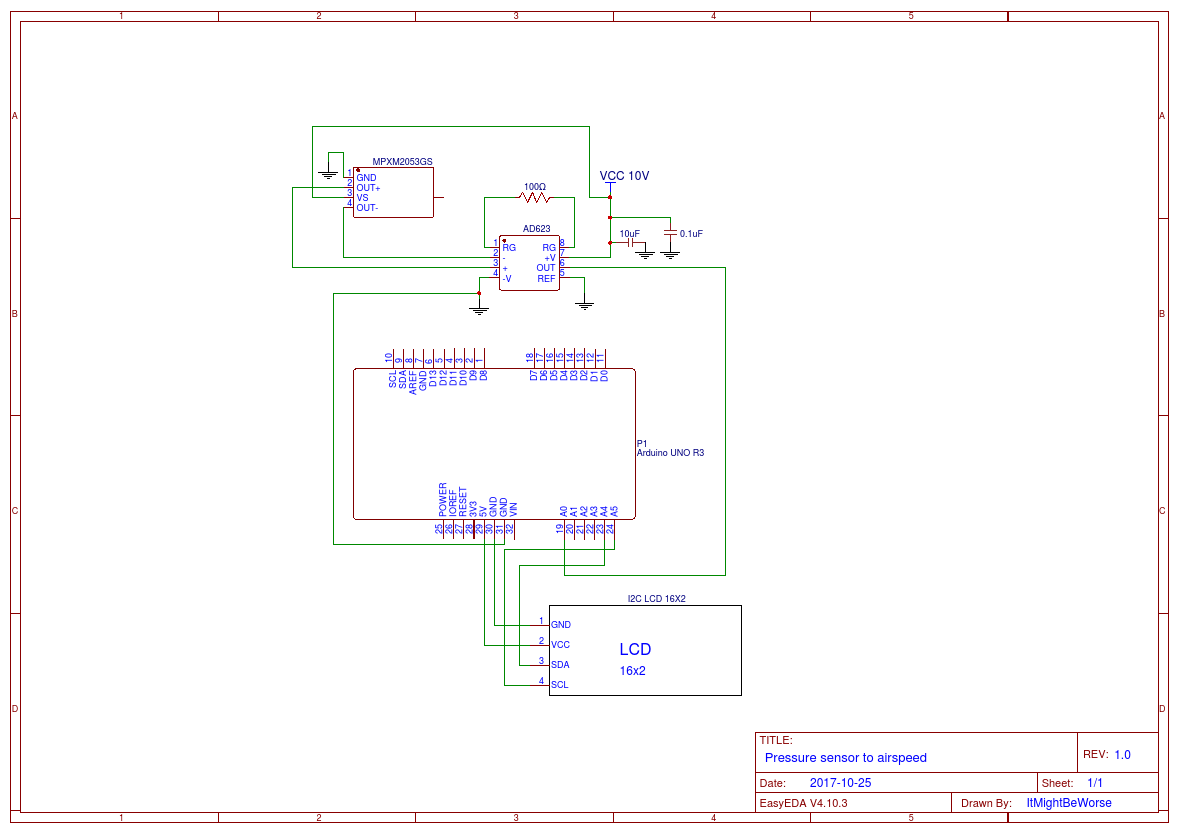

Schema

Let op: De sensor MPXM2053GS meet differentiedruk. De AD623 versterkt het differentieel signaal voordat het de Arduino bereikt. De kalibratieformule in de code is specifiek voor de geteste ventilator en moet voor andere toepassingen opnieuw bepaald worden.
